起源の場所: | 中国 |
ブランド名: | SKYLINE |
証明: | CE, calibration certificate |
モデル番号: | SL-E131 |
最小注文数量: | 1 ユニット |
---|---|
価格: | Negoitable |
パッケージの詳細: | 合板の場合 |
受渡し時間: | 15 営業日 |
支払条件: | ウェスタン・ユニオン、T/T、Moneygram |
供給の能力: | 10 PC 月 |
スカイライン: | 滴りのテスター | 滴りタンク高さ: | 200mm | 2000mm |
---|---|---|---|
素材: | 3042 bのステンレス鋼 | 滴りの穴の間隔: | 20 * 20mm。 |
滴りタンク: | 1000の×の1000の× 50mm | 滴下エリア: | 0.64m2; |
ハイライト: | 環境試験装置,環境試験機 |

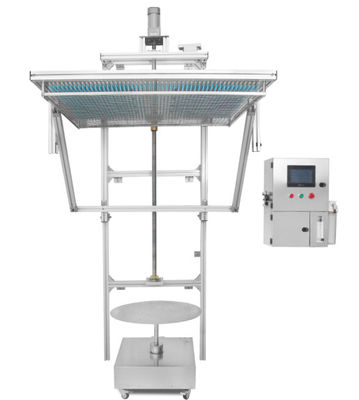

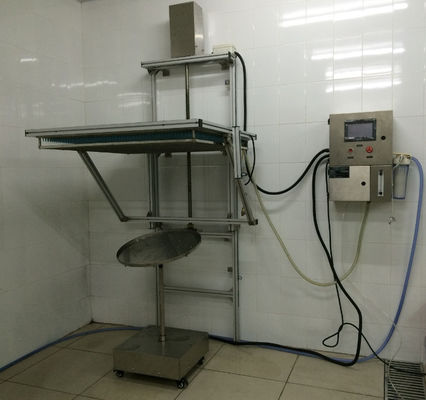

この装置の主な機能は、電気および電子製品、ランプ、電気キャビネット、電気部品、自動車、オートバイ、およびそれらの部品および部品などの製品のシミュレートされた滴る天候の条件下で、製品の物理的およびその他の関連性能をテストすることです。テスト後、製品の設計、改善、テスト、および工場検査を容易にするために、製品の性能が要件を満たしているかどうかを判断するためのテストを通じて。
IEC60529: 1989 + A1: 1999 + A2: 2013、ISO20653 道路車両
1. IPX1、IPX2の防水等級試験に対応しています。
2.コラム構造、装置の安定した操作;メインフレーム全体をパッケージ化できるため、輸送に便利で、現場での設置時間を節約できます。
3. 装置フレームは高品質のアルミニウム合金で作られ、サンプルターンテーブルは SUS304 # ステンレス鋼板で作られており、長期間使用しても錆びません。
4.レインドロッププレート:耐久性の高い防錆ステンレス鋼で作られた真空設計。
5. 雨滴プレートの持ち上げ: 高品質の電動ホイストを使用して雨滴プレートを制御し、優しく持ち上げることができます。
6.ノズルの接触位置は真鍮のテーパーデザインで、針をすばやく交換できます。ステンレス製のメッシュ保護カバーが針の下に取り付けられており、テストオペレーターの頭が誤ってテスト針に触れるのを効果的に防ぎます。
7.ドリップフロー:流量計には調整バルブが装備されており、手動で正確に調整できます。
8. 雨滴パネルは自動で昇降し、検査物の最高点から200mmの位置でノズルが自動停止します(光電スイッチで検出)。
9. 圧縮空気乾燥の機能があります。試験終了後、ドリップボックス内の余分な水を抜くことで、長時間のポンピングやスケールによるピンホールの詰まりを防ぐことができます。

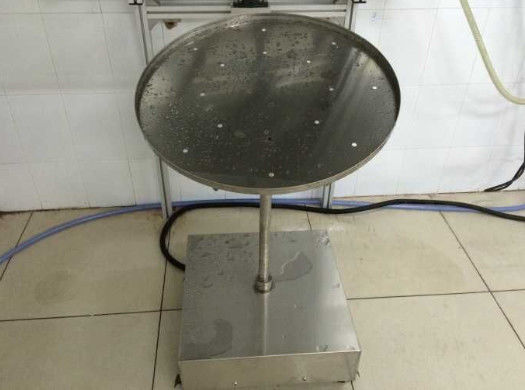

10. 試料台はステッピングモーターを採用し、回転速度や基準角度をタッチパネルで正確に設定できます。IPX1 規格では、1r/min の速度が必要です。IPX2 角度テスト要件を自動的に完了することができます: 4 つの位置がそれぞれ 2.5 分間雨を滴らせます。
11. ターンテーブルにはサンプル電源ソケット (AC220、10A) が装備されています。サンプル電源の電源オンおよび電源オフ時間は、プログラムを通じて制御できます。電源オフ (0-999 分) - 電源オン (0-999 分) - 電源オフ (0-999 分)。テスト中にサンプルの電源をオフにします。
12. コア制御コンポーネントは 7 インチ タッチ スクリーン + パナソニック PLC です。電気部品は、LS やオムロンなどの輸入ブランドです。配線プロセスは国家規格の要件を満たし、電気基板のレイアウトは合理的であり、配線はしっかりしており、マークは明確でなければなりません。
13.機器ベースには、移動と固定に便利な4つの可動バンドブレーキキャスターが装備されています。
構造パラメータ | |
滴下エリア | 約1000×1000mm |
機器の外形寸法 | 長さ*幅*高さmm(1230*1340*2420mm) |
ドリップアパチャー | ¢0.4mm |
ドリップ穴間の距離 | 20×20mm |
ターンテーブル径 | ¢600mm |
ターンテーブルの高さ | 600mm |
機能パラメータ | |
降雨流速 | 1~3mm/分 |
流量調整モード | 手動調整 |
雨滴パネルの揚程 | 1000—1800mmは調節できます |
ロータリーテーブルの昇降範囲 | ノンリフティング(固定式) |
ターンテーブルベアリング | 50キロ |
ターンテーブルの傾き | 0°または15°°(水平方向) |
ターンテーブル速度 | 1r/min(IPX1) |
試験時間 | 0~999分 |
安全保護装置 | 漏れ保護、短絡保護、衝突防止保護 |
電気的パラメータ | |
電源 | 220V |
力 | 1.0kw |
ラック アルミニウム プロファイル
レール SU304 # ステンレス
電動ホイスト AC220V
真空ドリップボード SU304 #ステンレス製
ターンテーブル SU304 #ステンレス製
点滴針ホルダー 真鍮素材
ドリップニードルΦ0.4mmSU304#ステンレス
PLCコントローラ
7 インチ タッチ スクリーン カラー
ターンテーブルステッピングモーター
漏電スイッチ 20A、2P
低圧電気 /
リレー DC24V
スイッチング電源 24V、50W
ガラスパネル流量計 LZT-15
フィルター 10インチ単段浄水器
管継手 PVC + SU304 # ステンレス鋼
ニードルノズル ニードル SU304 #ステンレス
