起源の場所: | 中国 |
ブランド名: | SKYLINE |
証明: | UL 1730, UL 790, ASTM E108-04, NFPA 256, IEC 61730-2 |
モデル番号: | SL-FL1582 |
最小注文数量: | 1 ユニット |
---|---|
価格: | USD |
パッケージの詳細: | 合板の場合 |
受渡し時間: | 35 の仕事日 |
支払条件: | トン/ Tは、ウェスタンユニオン、マネーグラム |
供給の能力: | 1かの単位月 |
スカイライン: | 燃焼性の試験装置 | 排気: | 400 m2/min |
---|---|---|---|
空気流量: | 19の± 8 km/h (5.5M/sec) | 標準: | UL 1730、UL 790、ASTM E108-04、NFPA 256、IEC 61730-2 |
速度インバーター: | 0-100% | ガスバーナー: | 22,000Btu/min (387kWh) |
ハイライト: | 横の燃焼性のテスター,研究室試験装置 |

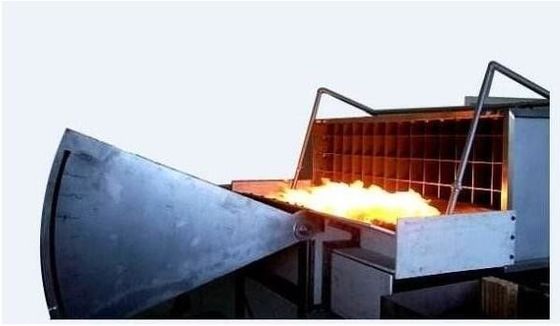

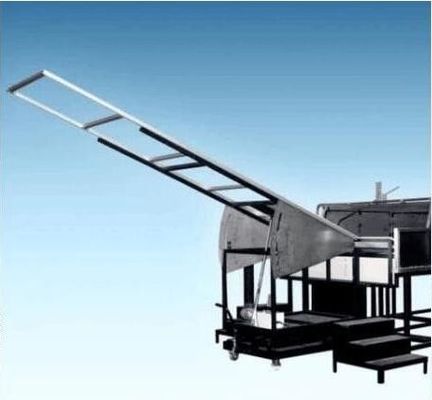

太陽電池のUL 1730 ASTM E108の標準への可燃性の試験装置のcomforms
製品紹介
炎及び非常に熱いブランド テスト機械の太陽電池の広がりはUL 1730、IEC 61730-2の設計および開発に基づいています。A~Cのレベルを評価するためにA1.82m、b 2.4mおよびc 3.9mの標本の器械の耐火性の性能の屋根そして部品を、査定するように実質の条件を模倣することはあります。またこのテストで使用される光起電部品の防火効力のある性能で使用することができます。
標準
UL 1730:複数の家族およびホテルの部屋の個人の住戸の煙探知器
モニター:家の塵の電気信号検出;
UL 790:屋根の表紙材料のための火テストの標準的な方法;
ASTM E108-04:屋根の表紙材料のための火テストの標準的な方法;
NFPA 256:屋根のデッキの火テスト。
IEC 61730-2の付録b:PVモジュールの火テスト。
装置の特徴
構造部品
1. 合板の屋根の表紙材料、次元:(h) 1,300 (w) X1,000 (d) x120、へ
テスト サンプルを取付けて下さい;
2.テストの終わりに取付けられている非可燃性のテスト ボードはテストを停止できます
和らげられるパネル;
3.ステンレス鋼ファンの管理委員会は、テスト角度調節することができます
サイズ:1,440 (l) X 940の(h) mm;
4.本体ブラケット、防蝕鋼鉄、次元のテストを支えるのに使用される:1,020 (l) X 1,000 (d) X 1,473の(h) mm;
5.模倣するためにフレームの前に取付けられている不燃性プレート アセンブリー
軒およびコーニスのバーナーからの標本への炎の延長、
次元:330 (w) X 2,130 (d) X 584の(h) mm;
6.試験板のための空気流量:19 ±は8つのkm/h (5.5M/sec)、形成し
風力計のモニター;
7.別の換気の管は実験室の空気以外から、得ることができます;
8.蜜蜂の巣フィルターは送風管、設置済みガスの入口誘導翼に取付けられています;
9.気流の方向を調節するための斜面の調節のパネルが装備されている排気ダクト;
10.ガイドに付す換気の管は風圧力と変わりません外の干渉からの供給テスト気流、ステンレス鋼、位置から成っているガイド版を保障するために速度を高めることができます;
11.ステンレス鋼のための材料を、防蝕および耐熱性、サイズ導管で送って下さい:2,130 (w) X 762 (h) X 3,000の(l) mm;
12。 ファン220V、50HZの三相力は逆システムが、自動的に風速、300m3/minのための最低流れを調節できます装備されています;
13。 無限に可変的な速度インバーター、調節可能な0-100%;
14。 ガス・バーナー(断続的なShi Huo、炎の広がりおよび飛行の火のために)、1.12mに、切り開かれるテスト側面で12.7mm (w) *0.91mが(長い)動く60.3mmあります;
15。 ガス・バーナーはaに従ってc 3の燃焼のレベル、高精度のガスの制御弁の制御のガスの流れは22,000Btu/min (387kWh)を、b提供の、
16。 上バーナーの熱電対は58.7mm、±が28 ºCをテストできる888取付けられています;
17。 自動点火装置は別の標準、制御ガスの流動度、クラスAおよびBに従って、テスト性能、点火の電極1.8kVpのマス フローのコントローラーの保証をです最低圧力保障します:21,000 | 22,000のBtu/min (10分、クラスCの間369 | 387 KWH):18,000 | 19,000のBtu/min (316の| 334 KWH) 4分;
18。 温度調整システム クラスのAおよびB:760±28ºC (1400±50ºF) - 21,000 | 22,000のBtu/分クラスのC:704±28 c (1300±50ºF) - 18,000 | 19,000のBtu/min
19。 高精度の圧力計および圧力調整弁はガス圧力を制御します;
1)-バーナーのガスへの各移動は別のテストおよび制御方式に続く必要があります;
2)-液化天然ガス:MFMを使用して正確に流れ(流れの制御弁制御)を測定できます;
3)- LPG:インバーター システムを使用して空気流量:19の± 8 km/h (5.5M/sec)のテスト デッキ;
20。 金属網のサポート資料、パレットはように完全な燃焼の回すことができます
材料;
セクションをテストして下さい
1。 Labviewの実験、統合10.2 「LCDのscreeのための米国の個別制御機構ソフトウェアの計算機制御システム;
2.プログラムするのにデータ収集システム、LabViewのプログラミング言語がデータ収集カード米国NIの提供使用されています
3.データ収集システムは次の部品から成っています:
①の16ビットの熱電対の入力モジュール
② 16ビットa/d転換の入力モジュール
③データ入出力モジュール
④ 12ビットa/d転換の出力モジュール
⑤ 4および8スロット バックプレーン
⑥のLabviewモジュール
⑦ Labview/イーサネット モジュール
4.ブランドの試験制度、ガス・バーナーは、炎非常に熱い材料を、ガス・バーナーです880±10ºC温度調節することができます巻き込みました。
標準の結果
1.炎の広がりのための大将の標準
①吹く炎または白熱粒子のテスト デッキからの屋根の表紙材料のあらゆる部分(部品かパネル)
②は開いた屋根のデッキのような曲げられた屋根の表紙材料、割れ目滑る、ことができます
Aを評価する③の火災安全:炎の広がりの範囲は1.82Mです、
火災安全のレベルB:炎の広がりの範囲は2.4Mです、
臭いCの火災安全:火の広がり区域は3.9Mです、
炎のサンプル広がりの端から測定される、
屋根の燃焼のための2.General標準
①吹くか、または落ちる炎のテスト デッキからのパネルの部分か部品
明るい粒子の形の屋根構造または部品のパネルの屋根のデッキまたは部分の②の部品は消えます、
③は燃焼の部品かパネルと続きます
