起源の場所: | 中国 |
ブランド名: | SKYLINE |
証明: | CE |
モデル番号: | SL-BS 6853 |
最小注文数量: | 1 ユニット |
---|---|
価格: | negotiated |
パッケージの詳細: | 合板の場合 |
受渡し時間: | 20仕事日 |
支払条件: | T/T、L/C、ウェスタン・ユニオン、MoneyGram |
供給の能力: | 1かの単位月 |
標準: | IEC61034-1~2 | 燃焼室: | 3M x 3M x 3M |
---|---|---|---|
力: | 220V、4KW | 相対的な温度: | ≤85% |

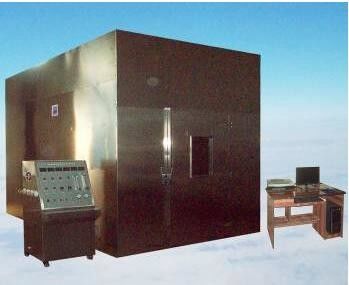

スカイライン: | ワイヤーおよびケーブルのための煙濃度テスト機械 | ||
ハイライト: | 燃焼性テスト部屋,燃焼性のテスト ラボ |
「テスト装置」のGB/T17651.1~2に従っておよびIEC61034-1~2、最初の部品および特定の条件の下のケーブルまたは光ケーブルの煙濃度の決定のための「テスト ステップそして条件」の第2部分。煙濃度の決定は人員の避難および火の近さの決定と関連しているケーブルまたはケーブルの燃焼の特徴の査定の重要な面であり、-消える。この器械が主にケーブルおよび光ケーブルの煙の集中を特定の条件の下で定め、煙濃度を確認するのに使用されている。炎の焼却またはflameless燃焼の条件の下で、伝送は特定の条件の下で異なったケーブルかケーブルを比較する方法として使用される。
特徴
この器械は機械の、光学および電子専門知識の3つの面に関連している。それは機械および電気統合プロダクトである。それに適度な構造、安定した性能および容易な操作の利点がある。WINDOWS XP操作インターフェイス、LabVIEW様式および完全なセキュリティー機構。実時間ディスプレイの測定の結果のテストの間に動的に完全なカーブを(表示率および時間カーブを通して)、データ永久に貯えることができる読書引けば印刷物の出力は、直接レポートを印刷できる。
測定ソフトウェア:それは煙の主要なデータであり、軽い密度、特定の光学濃度、煙る率、最高の煙る率および平均煙濃度はWINDOWS XP +VB6.0操作インターフェイスでテストすることができる。それにまた口径測定、変数調節等テストする編集の作動インターフェイスがある。プログラムはコンピュータ自動制御、コレクション、録音および結果の解決を使用する。
主義
ケーブルの煙濃度または特定の条件の下の光ケーブルのための軽い測定システムは光源、ケイ素のフォトセル、光源の受信機および計算機システムで構成される。ライトは3M * 3M * 3Mの煙濃度の実験室を通って光源のパスによって光源の反対の壁で発生し、1.5m + 0.1Mの直径が付いている均一ビームを形作る。ビームの中心に取付けられているフォトセルは光源からのビームの強度を検出する。多くの煙、光電吸収の煙を作り出すことケーブルの燃焼による燃焼室が達成するときケイ素のフォトセルのビーム強度は線形応答ライト伝送との最初の100%に関連してデータ処理のための計算機システムによって、私達計算できる弱まる。

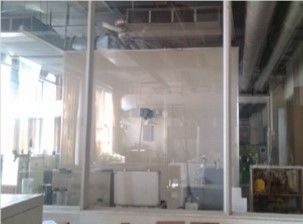

燃焼室の設計、選ぶ顧客のための2つの方法:最初の1つはレンガ壁を、私達の会社提供する設計機構を、送る建築現場を導くために専門エンジニアを使用する;適した材料との第2は山形鋼ブラケットおよび全立方体の燃焼室で固定される。
装置の構成

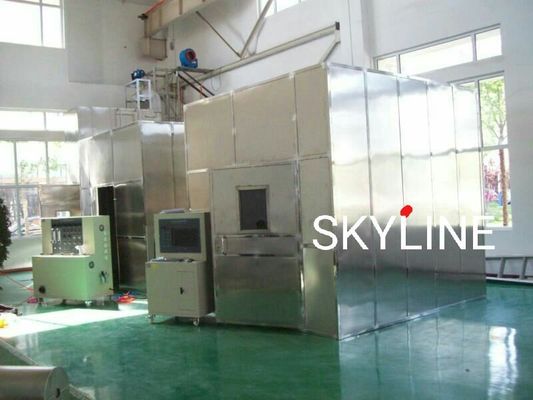

全器械は閉鎖したテスト箱、測光器測定システム、アルコール ディスク、燃焼システム、点火装置、テスト箱、ケーブル ブラケット、温度の計器および煙濃度のテスト ソフトウェアで構成される。回路はハイテクの内容および安定した性能の単一の破片のマイクロコンピューターによって発達する。この器械はすべてのケーブルのために適している。それはワイヤーおよびケーブル企業および研究およびテスト単位の生産工場によって広く利用されている。テスト箱は27m3の容積が付いているテスト立方体である。
詳しい技術的な変数
燃焼室 | 内部サイズ:3M x 3M x 3Mの合計27立方メートル。それはレンガ壁の構造、また顧客によって鉄骨構造として、使用することができる。 |
火光標定装置 |
:光源の輸入された水晶ハロゲン ランプ:わずかな力100Wのわずかな電圧:12Vのわずかな帰り量:2000年- 3000Lm B:アクセプター:ケイ素のフォトセルのために、0%の伝送はライトなしで渡され、伝送率は閉塞なしに100%ライトである。 |
標準的な火の源 |
:火の源は1.0Lアルコールである B:アルコール皿:ステンレス鋼、底210 x 110mm |
煙の混合物 | 煙は燃焼室でデスクトップ ファンの使用によって均等に配られる。 |
空白テスト | 燃焼アルコール ランプは燃焼室の温度の範囲25±5℃を作る。 |
温度の測定器 | 内部の表面の高さは地面からの1.5Mであり、温度検出器は壁が0.5Mである場所に取付けられている。 |
伝送、出力カーブおよびレポートを含んでいる測定ソフトウェアを含んでいる | |
コンピュータ(プリンターはあなた自身を提供する) | |
力 | 220V、4KW。(それは装置の総力を示すべきである) |
煙濃度 | 0 - 924 6つのギヤ自動転位 |
測定範囲 | 0.0001-100% |
測定の正確さ | ±3% |
定常電圧 | 200-240V 50Hz |
周囲温度 | 部屋の温度40℃ |
相対的な温度 | ≤85% |
労働環境 | 器械の操作の間の直接ライトそして強制風の流れを避けないことは必要である。 |
他の変数および導入
a.Theの正面玄関は点検活動を妨げることができる不透明な視野および窓が装備されている。
正方形の箱のb.Theの底は自動点火装置が装備され、上は箱の内部圧力調整装置によって取付けられている。
c.Lightの源:12Vの400からの750nmへの軽い波長のための電球。
d.Acceptor:ケイ素のフォトセルのために、0%の伝送はライトなしで渡され、伝送率は閉塞なしに100%ライトである。
e.Combustionシステム:圧力調整弁、フィルター、調整弁の流量計およびバーナーで構成される。
f.Burner:点火装置およびアルコール ディスクより構成されているおよびサンプルの中心に置かれて。
主要な構成
卓上(を含む表示画面) | 1セット |
不透明な型板 | 1 |
予備の電球 | 2 |
指示 | 1 |
証明書 | 1 |
目盛りを付けられたレンズ | 2 |
プリンター | 1 |
分析ソフトウェア | 1 |
活動の水門 | 1 |
ケーブルの煙濃度は何であるか。
