IEC60331-21ワイヤー炎テスト部屋

標準

IEC 60331-21

火の状態-回路の完全性-の下の電線のためのテスト部21:プロシージャおよび条件- 0,6/1,0のkV以下で評価される電圧のケーブルで通信する

指定

2. ケーブルおよびケーブル ライン完全性の燃焼テスト機械設計の主義:

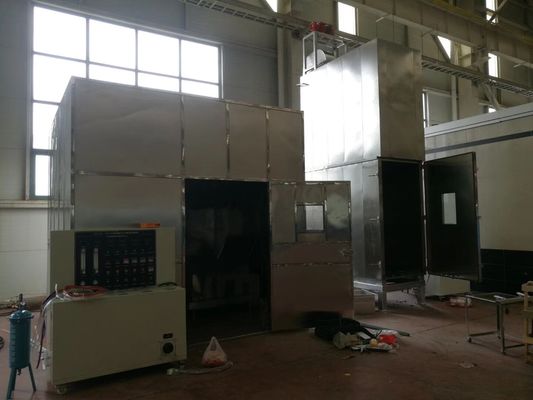

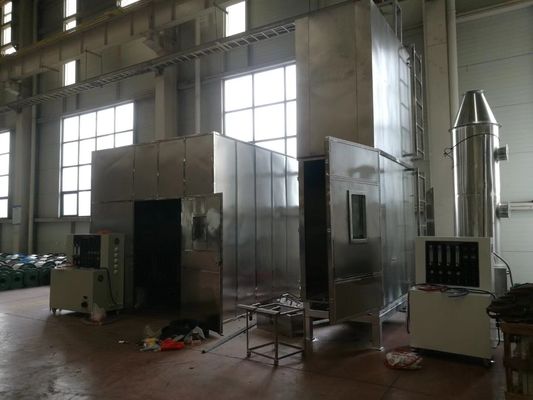

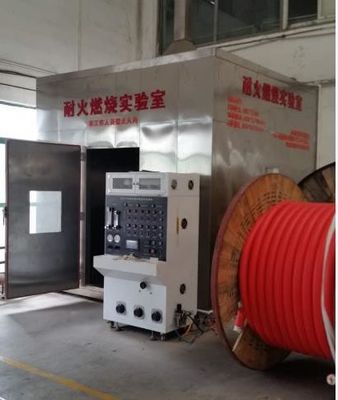

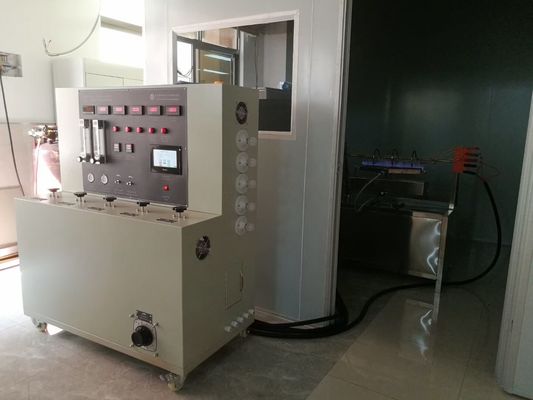

ケーブルおよびケーブルの完全性の火のテスターは3部に分けられる:それぞれ移動可能である燃焼箱、燃焼フレームおよび制御箱。各装置は容易な動きおよび公衆衛生のための底の足車が装備されている。ケーブルに使用する場合の750以下°の温度の炎をC （出熱の制御）個々の火テストのために使用するライン完全性を要求するケーブルおよび装置

ケーブルおよびケーブル ライン完全性の燃焼テスト機械技術的な変数:

1. 燃焼室の設計

適した材料が付いている山形鋼ブラケットに全体の立方燃焼室を形作ることを固定する。

燃焼室:内のり寸法:3M x 3M x 3Mの合計27立方メートル。

顧客が選ぶレンガ壁の構造または鋼板構造はある場合もある

2. サンプル ホールダー:サンプルはおよそ150のmmの内部の直径が付いている2つか3つの金属のリング サポートから成っている。

3. 燃焼装置:

（1）ブローランプ:ベンチュリ管のミキサーが付いているノズルのための15のmmの500のmmそして幅のわずかな長さのプロパンのガス・バーナー。

（2）流れメートル:気流のメートル:80L/minのプロパンの流れメートル:5L/min

（3）ブローランプの制御システムの構成:圧力調整弁、圧電気の点火装置、フレームアウト装置、温度調整の熱電対、

ガスの源（あなたの会社が所有する）、点火装置、ガス・パイプライン、流れメートル、ベンチュリ管のミキサー、

ブローランプ、球弁、航空路、圧縮空気のびん（あなたの会社が所有する）

（4）タイマー:0~99.99s/m/hは任意に置くことができる

（5）点火装置:自動点火のため

（6）温度調節器:2つの温度モニタリングセクションから成っている、

温度較差:0~1000°Cは任意に置くことができる。

4.回線負荷:

（1）テスト変圧器:3000VA 3 （2）テスト電圧:AC1000V

（3）テスト流れ:3A

IEC60331-21ワイヤー炎テストChamber.pdf

何がおよびなぜであるそれ重要試射するためにであるか。
火のテストは何であるか。火のテストは材料またはプロダクトの直接炎の影響を理解するように意図する。会社は配線に対する効果をかケーブル、建築材料または調度品分析するかもしれない。
