| スカイライン: | あと振れ止めの耐久性の試験機 | 見掛け密度: | 100lbか225のlb |
|---|---|---|---|
| 標準: | DIN 4551、EN 1335、NEN 1812およびBIFMA 5.1。 | ブランド: | スカイライン |
| 速度: | 16のそして20回/最低または指定される | 保証: | 18 か月 |
| ハイライト: | 家具試験機,椅子試験機 |
||

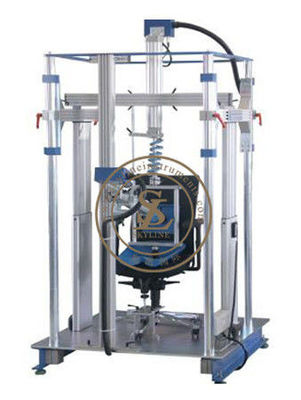

BIFMA 5.1の家具の試験装置のあと振れ止めの耐久性の試験機
この機械は疲労の圧力に抗し、身に着ける椅子のあと振れ止めの後力によりによって引き起こされて椅子の機能を評価することです。
技術的な変数
i.seatおよび背部空電/耐久性テスト、
ii.seatの前小口の静止試験
iii.armrest上向きに及び下りの静止試験、
iv.armの横の静止試験
v.legsは進みましたり/横に静止試験
vi.backの衝撃試験
vii.seatの衝撃試験

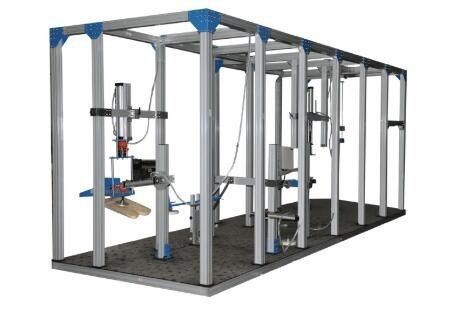

1. Ukuranフレームのmesin:（2700×1990×2300） mmの突き出されたアルミニウム
2. Bekalankuasa:単一フェーズ、AC220V
3. Mempunyai6stesenujianiaitu:
I. Seatおよび背部空電/耐久性及び座席前小口の空電のテスター
a. 荷重計容量1000N （横の）及び2000Nの空気シリンダー（縦）
b. 1本の横のシリンダー及び1本の縦シリンダー
c. メカニズム-指定縦の負荷は座席に最初に加えられ、横の負荷が応用である時負荷は維持されます。力は10±2sか2±1 sのために維持されます（adjuastable）。これは周期で構成します。
d. 調節可能な負荷方向（椅子のあと振れ止めへの90°）
e. 調節可能な高さ
f. シリンダーにattchedローディング パッドは-自由にちょうつがい式に回転し、
- 縦シリンダーに付すローディング パッドを-つけて下さい（付属品を参照して下さい）
- 横のシリンダーに付す背部ローディング パッド- （付属品を参照して下さい）
g. Electronticは反対の(EPC) - 200,000の周期までシリンダーをなでる6ディジットのカウンター--を前もって決定しました
h. 圧縮の空気:±6kg/mの²
i. プログラムするPLC及び利用できるセキュリティ・コード
j. 単一フェーズAC 220V
k. 速度:調節可能（10-20周期/分）
II. Armrest上向きに及び下りの静止試験
a. 2cylinderから成っています。両方シリンダーはに置くことができます:
- 調節可能な横の間隔（1mまで）の立て向き姿勢-垂直下り力を加えるため（腕の900までN）椅子をプラットホームを離れて持ち上げるため休み。
b. 高さは調節可能な1mまでです。
c. シリンダーに付すローディング パッド:、100mmの直径取り外し可能、厚さ50のmmは、12mmの半径端及び平面を円形にしました。
d. 3操作モード:
- モード1:第1シリンダーだけを作動させて下さい（1台の味方されたarmrestが付いている椅子のために）
- モード2:第2シリンダーだけを作動させて下さい（1台の味方されたarmrestが付いている椅子のために）
- モード3:両方シリンダーを同時に作動させました
e. 必要な周期:10回
f. 力は10±2 s.のために維持されます。
III. Armrestの横のスタティック ロード テスト
a. 反対の方向の2loadingパッド（100mmの直径）のfixdを持っている横のシリンダーから成って下さい（付属品を参照して下さい）。
b. シリンダーは調節可能な縦のポストおよび高さで固定です（500-1000mm）
c. シリンダーおよびローディングのパッド アセンブリは2つの腕の残り（min.distance 400mm）の間でsideway力（max.900N）がローディング パッドを通して腕の残りに同時に加えることができるように合うことができます。
g. 必要な周期:10times
h. 力は10±2 s.のために維持されます。
IV.足は進みましたり/横に静的なテスター
a. 横および立て向き姿勢に置くことができる1本のシリンダーから成っています。
b. 荷重計:容量1000N
c. 高さは調節可能な1mまでです
d. シリンダーに付すローディング パッド:100mmの直径、50mmの厚さ、12mmの半径は端及び平面を円形にしました。
e. 力の塗布:維持される10±2sのための10回。
V./腕の影響のテスター
a. 影響のハンマー
- 自由な落下の掛かり、ピボット振子のハンマー
- 調節可能な高さ（300-1000mm）
- 構造-付属品を参照して下さい
b. 高さの測定のスケール
- 床の地位及び可動装置
- 範囲:1.5m
c. ゴム製マット
- サイズ:1.5 ×1.5 ×0.002m
- 硬度:（85±10）みなされていた実験室によってテストされるISOの7619-2:2010に従うIRHD
VI.座席影響のテスター
a. 空気シリンダー
- 打撃粉砕機を上げるため解放し、握り、
- 高さ:床からの2mまでの調節可能な高さ
- 打撃粉砕機に付けられて打撃粉砕機が300までのmmは高さでテスト表面で自由に落ちるようにすれば（調節可能）
b. 打撃粉砕機-付属品を参照して下さい
i. 空電/耐久性テストをつけ、支持して下さい、（BS ENの1728:2012、clause6.4&6.17）
II.座席前小口の静止試験（BS ENの1728:2012、clause6.5）
iii。Armrest上向きに及び下りの静止試験、（BS ENの1728:2012、clause6.11&6.13）
iv.腕の横の静止試験（BS ENの1728:2012、clause6.10）
v.Legsは進みましたり/横に静止試験（BS ENの1728:2012、clause6.15&6.16）
VI。背部衝撃試験（BS ENの1728:2012、clause6.25）
VII。つけて下さい衝撃試験（BS ENの1728:2012、clause6.24）を
a. 12mmの厚さに栓をして下さい
b. 携帯用腕の横のテスター-多数の座席のための…
- 付加的なシリンダーはローディング パッドによって100つのmmの直径を付け、1つはローディング パッド100mmを分けました
- ローディング パッドは両方とも鋼鉄棒（m）反対の方向で固定の長さ2です。
- 2ローディング パッド間の間隔は棒に沿って調節可能です。
- 腕の残りへの力の適用は棒によって妨げられません。
c. Mempunyai入力/出力の港のpadaのコントロール パネルのbagikemudahanintegrasisistem。
d. dibekalkan PLCプログラムkodbesertaのセキュリティ・コード
指定
| あと振れ止めの高さ | 500-1200mm |
| 速度をテストして下さい | 16のそして20回/最低または指定される |
| 荷を積まれた重量 | 100lbか225のlb |
| カウンター | LCD、0-999,999 |
| 空気圧力 | 0-150lb |
| 機械サイズ | 136 * 66 * 140cm |
| 力の打撃 | 0-18インチ |
| 重量 | 549kg |
| 力の角度 | 0-90° |
| 力 | 1 #、AC220V、3A |
テスト標準
家具の普遍試験装置/テーブル試験装置/椅子試験機械/ EN1730/ EN1728/ EN12520/ BIFMA X5.1
