火の下で回路の完全性を維持するために必要なBS6387火の試験装置ケーブルは調節します

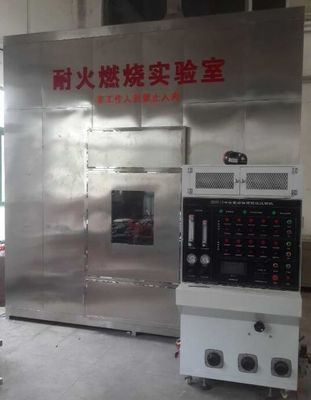

火の状態の下で回路の完全性を維持するために必要なケーブルのためのBS6387テスト装置

概要

必要なケーブルの火への抵抗のためのこのテスト装置
回路の完全性を火の状態の下で維持するため。それはケーブルに適当のである
全面的な直径の600/1の000ボルトをおよび超過しない評価される電圧より少なくよりまたは
20のmmに匹敵しなさい。

標準的なBS6387に従う

この英国工業規格で与えられるテストは2つ以上を持っているケーブルに適当である
ケーブルが他の金属を組み込むかどうか、絶縁されたコンダクター
装甲、スクリーンまたは回路の保護コンダクターのような要素。テストはまたある
1つの絶縁されたコンダクターを持っているケーブルに適当ケーブル
少なくとも1つの他の金属要素を組み込む。テストは適当にではない
1つの絶縁されたコンダクターしかし他の金属要素を持っているケーブル

装置の構成

テストを単独で始動させる1.Resistance

試験台を始動させる抵抗は次の部分を含んでいる: ケーブル サポート システム、連続的な探知装置、熱源。

ケーブル サポート システム:クリップを通してケーブルのジャケットを横にケーブル固定金具。ケーブルの中間の一部分は2つの金属リング（間隔の間隔300mm）によって固定され、金属リングは装置の他の金属部分に基づいている。ケーブル サポート装置は図1.で示されている。装甲直径のないケーブル10mm以下、かテストの間に重要な変位がある他のケーブルのために、3つの金属リングが、約150mmの元の金属リングで固定されるそれぞれある。

2. 連続的な探知装置:テストが単心ケーブル ケーブルのすべての中心によって現在のパスを、三相星接続された変圧器または3台の単相変圧器（または単相変圧器）許可すれば、十分にテスト電圧で3Aの最大許容漏出流れを維持するには機能がある。ランプを各中心ワイヤーにケーブルの反対側で接続し、ケーブルの評価される電圧でおよそ0.25Aの流れを加えなさい。

3.Heat源:
1.熱は強力にメタンを供給し、集中的炎にあてることができる610のmmの長い管状のガス・バーナーである。
2.温度の測定:2mmの直径の温度計は75mmの上のバーナーに空気入口の近くに、平行になる置かれる
3.テスト炎の温度および時間:（BS6387燃焼の等級を見なさい）
650。Cの± 40の°C - 3時間
B 750。Cの± 40の°C - 3時間
C 950。Cの± 40の°C - 3時間
S 950。Cの± 40の°C -20分

4. ケーブルのサンプル:サンプルは完成品のセクション、1200以下のmmであり、外装およびカバー層の100つのmmは両端に取除かれる。ケーブルの端にワイヤーは電気関係に従ってあるべきである。
5.テスト電圧:調節可能な200~1000V

異なったタイプの火のテストは何であるか。
火のテスト–および構造材料のテストを始動させる反作用のような…および抵抗および消火部品のおよびシステム（例えば消火器およびスプリンクラー）、検出および警報システムおよびケーブルと煙および熱換気装置の性能試験。
