ケーブル炎のための非常に熱いテスト機械を-抑制ワイヤーおよびケーブルの非常に熱い実験束ねて下さい

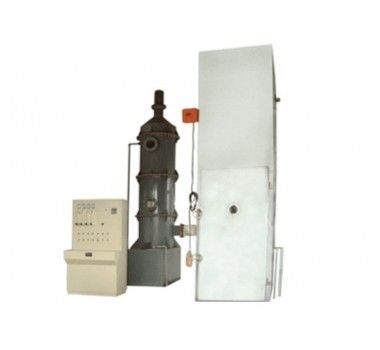

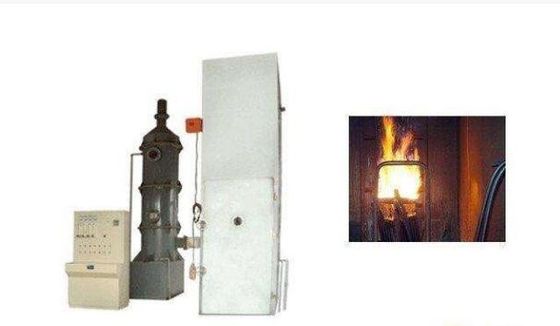

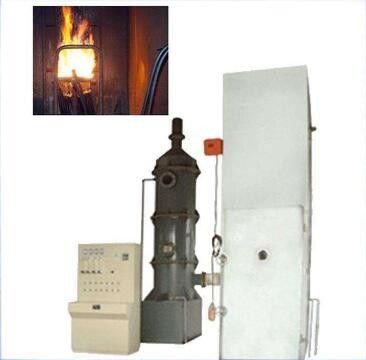

束ケーブルの焼却テスト機械

使用

炎のために適した-抑制ワイヤーおよびケーブルの焼却の実験

技術的な変数
1.実験装置
1.1テスト部屋:実験装置は幅（1000の± 100） mm、深さ（2000年の± 100） mmおよび高さ（4000 ± 100）のself-supporting箱mmである。およそ0.7 Wの熱伝達率と絶縁されるテスト箱の背部壁そして両側は熱であるか。M2か。K-1の厚さ1.5 mmののUSU304ステンレス鋼版、および中間の65のmm厚い絶縁のミネラル繊維、外側のための1.5。Mmの厚いUSU304ステンレス鋼の版
1.2空気源:
1.2.1空気入口はデジタル気流速度の風の速度計が装備され、空気の空気流量は（5000±500） L /minである。
1.2.2テストが完了した後:火が停止した1時間後サンプルがまだのために燃えれば、警報は出され、燃焼は強力に立寄られた雨である。
装置
1.3鋼鉄梯子のタイプ:広い（500の± 5） mmの標準的な鋼鉄梯子の幅（物質的なUSU304ステンレス製の円形の鋼鉄800の± 10）のmmの幅鋼鉄梯子の
1.4の放出浄化装置:
風の流動度がテスト部屋の気流に影響を与えない8M/Sよりより少なくあることを保障するために1.4.1テスト箱の上部はデジタル風力計が装備されている。
1.4.2煙のコレクションおよび洗浄の発煙装置:800mmの直径および3500mmの高さのSUS304ステンレス鋼。
2の点火源
タイプ2.1:点火源は準の流量計およびベンチュリ管のミキサーが付いている1-2のプロパンのガス・バーナーを含んでいる。火の表面は1.32mmの直径が付いている244ヵの平らな金属板である。3列で、81、80および81はであるかどれのそれぞれぐらつくこれらの穴の中心間距離は3.2mmの、サイズによってが257 x 4.5 mmの範囲にある体言で配られてである。さらに、小さい穴の列は火呼吸の版の両側で形作られ、これらの指導の穴は炎の安定した燃焼を維持できる。各バーナーは正確な装置がプロパンおよび空気流入の率を制御するために装備されているべきである。回転子の流れメートルかマス フローのメートルは使用することができる
2.2点火源の位置はバーナー水平に置かれるべきである（75±5）ケーブルの標本の前部表面からのmm、テスト部屋の底からの600±5 mm、および鋼鉄梯子の軸線との対称的。バーナー ライト補給所は標本の低価格からの鋼鉄梯子そして少なくとも500mmの2つの横木間の中心にある。
