起源の場所: | 中国 |
ブランド名: | SKYLINE |
証明: | CE |
モデル番号: | SL-BMF04 |
最小注文数量: | 1 ユニット |
---|---|
価格: | Building Materials Flammability Tester |
パッケージの詳細: | 強い梱包 |
受渡し時間: | 45 の仕事日 |
支払条件: | T ・ T、ウェスタンユニオン、Paypal |
供給の能力: | 1pcs/month |
スカイライン: | 建築材料の燃焼性のテスターの火テスト | 標準: | DS/ISO/TR 9705-2のISOの9705:2016 GBの8624:2012、GB/Tの25207:2010、GB/Tの27904:2011 |
---|---|---|---|
アプリケーション: | 建築材料、船積み材料 | 燃焼器のサイズ: | 2.4M (l) X 3.6M (h) (w) X 2.4M |
煙のフードのサイズ: | 3M (w) X 3M (d) (h) X 1M | 重量: | 700kg |
ハイライト: | 横の燃焼性のテスター,研究室試験装置 |

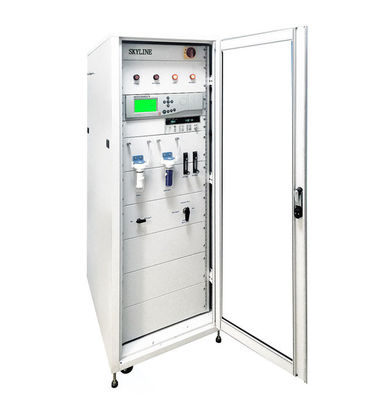

表面プロダクトのためのISO 9705の建築材料の燃焼性のテスターの火のテスト完全スケール部屋テスト
製品紹介
酸素の消費の主義GB/T 25207-2010に基づく。標準は燃焼テストのISO 9705writingの標準への参照、標準的なテストの状態として角の火のシナリオを模倣するテスト方法で最も信頼できる標準的なテスト方法の1つの実用面に従ってサンプルの取付けを完全にテストします。このテスト、それはによって必要な通常火科学の研究で比較的複雑なサンプル量およびテスト条件が原因でおよび小型テストによって正しく評価することができない材料の燃焼の特徴を評価するために使用されます。
適用:建築材料、船積み材料
標準:DS/ISO/TR 9705-2のISOの9705:2016 GBの8624:2012、GB/Tの25207:2010、GB/Tの27904:2011
記述
テスト装置は4部から、燃焼室を含んで、ガス送管のコレクションおよび見本抽出システム、ガス分析およびデータ処理システムおよびガス供給システム成っています。テストは約21のM2のサンプル表面積の燃焼室で遂行され、ドアはノーマル・オープンでした。テストされた材料は実用面に従って取付けられていました。プロパンのガスが付いている長方形の三角の砂箱バーナーは部屋の内部の壁のコーナーに取付けられていました。テストの間に10分の前に火の源の標準的な出熱に100つのkWを作るために、ガスの流動度は制御されるべきです。材料が爆発しなかったときに300のkWおよび最後に出熱を高めるために、ガスの流動度は10分調節されるべきです。の間に総20分はフラッシュオーバがあれば期間を、テスト停止することができますテストします。爆発性現象の決定は熱解放率のカーブを観察し、テストすることによって判断することができます。
技術的な変数
テストの間に、全体熱解放、熱解放率、ガス送管の生成およびガス送管の世代別率はテストされました。
1. 装置のフル セットは燃焼室、ガス送管のコレクションおよび見本抽出システム、ガス分析およびデータ処理システムおよびガス供給システム含んでいます。
2. 円錐ガス送管のコレクターは重量を量るプラットホームおよびサンプルの上で直接取付けられています。最下次元は3000mm x 3000mmであり、高さは1000mmです。円錐ガス送管のコレクターの上は900mm x 900mm x 900mmの正方形です。同時に、2つの500のmm X 900mmの鋼板は上の正方形にガス送管のホモジェナイザーを形作るために取付けられています。
3. ステンレス鋼の煙の排気管の最も短い長さは5000mmおよび直径が400のmmであるよりより少しではないです。煙の混合装置は両端に取付けられています。
4. 排気機構に燃焼テストによって発生するすべてのガス送管を集める十分な容量があります。ファンの排気の容積は絶えず調節することができ排気率は3.5m/s.よりより少しではないです。
5. たばこを吸の換気扇は遠心ファンです、内部はさみ金はステンレス鋼です、温度の抵抗は300度よりより少しではないし、速度は周波数変換ファンによって調節されます。
6. 重量を量る装置の測定範囲は0-5KGであり、正確さは0.1gよりより少しではないです。
7. 広範囲の測定区域は圧力調査、3つの熱電対、ガスの見本抽出調査および煙濃度の測定システムが装備されています。
8. 砂場バーナーは4mm-8mmの粒度の砂利および2mm-3mmの粒度の砂で満ちています。上部の砂の最上層はバーナーの上部の端と水平です。
9. 表面の点火は砂箱バーナーの点火のために採用され、火花点火のような低い点火の成功率は使用されません。
10. 紫外炎の監視およびシステムの安全を保障するために防御装置を消すことと装備されている;
11. 正確さを読む0 g/s-7 g/sの範囲が付いているマス フローのコントローラーないより少なくより1.5%、300のKWの最高の出力電力;
12. 灰フィルター、圧縮機のコンデンサー、乾燥のコラム、見本抽出ポンプおよび流れメートルから成っているガス送管の見本抽出システムは効果的にガス送管のサンプルを集め、排気ガスを吸収べきです。
13. 流れを見本抽出する輸入されたダイヤフラム ポンプ13L/minよりないより少なく;
14. 輸入された煙および塵フィルターのフィルター頭部は中0.5umガラス繊維フィルター材料との固体PTFEで構成されます。
15. 圧縮機のコンデンサー、冷却容量320KJ/hの露点の安定性0.1度、露点の静的な変更0.1Kの冷却の流れ6L/MINよりないより少なく;
16. 輸入された回転子の流量計は、測定範囲0-5L/minです;
17. 広範囲の測定器は接触がの半径が付いているアークにあるべきであるオメガの3つの輸入された熱電対から成っています(87 + 5)は軸線からのmm、およびその間の角度120度です。
18. 二方向の調査は少なくとも(0-200) Paの測定範囲および19の正確さと輸入された圧力センサーに <2 Pa="">
接続されます。酸素の検光子は16%-21%の集中との少なくとも02を測定常磁ですそしてべきです(V/V)。酸素の検光子の応答時間は12秒を超過するべきではないです。検光子の漂流そして騒音は100 x 30分に付き10-6を超過するべきではないです。データ収集システムの出力は100 x 10-6の最高の決断があるべきです。
20。二酸化炭素の検光子は少なくとも0% - 10%の二酸化炭素の集中を測定IRのタイプですそしてべきです。検光子の直線性はフル レンジの少なくとも1%べきです。検光子の応答時間は12秒を超過するべきではないです。
21。煙濃度の測定システムは適用範囲が広い接合箇所が付いている排気管の側面の管で取付けられています。電球は(2900 +100) Kの色温度で使用されます。
22。光学測定要素は、測定範囲400-750 nmの可視ライト、伝送の正確さです0.01%です。
23。光学測定の要素の100%および0%の口径測定モードは次のとおりです:ゼロ ポイント口径測定は白熱光源を消すことによって完了し、ソフトウェアは0%をつけます;100%の口径測定は軽い道の閉塞なしで100%にかちりと鳴ることによって完了し、光学道データに合うのに灰色フィルタが使用されていません;
24. 包囲された大気をの圧力測定するための装置に±200 Paの正確さがあります。
25。データ収集および解析システムはデータ収集の正確さおよび信頼性および必須データの自動録音を3秒毎に保障します。ソフトウェア データの計算は正しく、結果は有効です。そして次の口径測定および操作インターフェイスを提供できます;
26.O2/CO2検光子の口径測定:O2/CO2出力騒音および漂流の口径測定;そして結果の出力形式;
27。ソフトウェアは結果のガス送管の測定システムおよび出力形式の光学系の口径測定、騒音および漂流の口径測定を含んでいます。
28。ソフトウェアは光学系の口径測定、フィルター口径測定および結果の出力形式を含んでいます。
29。ソフトウェアは空気容積の口径測定、空気音量調節の範囲の口径測定および結果の出力形式を含んでいます。
30。ソフトウェアはステップ口径測定および結果の出力形式を含んでいます。
31。ソフトウェアは結果の試験手順そして出力形式を含んでいます。
32。コンピュータおよびプリンター システムと装備されている。
サイズ:燃焼器のサイズ:2.4M (l) X 3.6M (h) X 2.4Mの(w)重量:700KG
煙のフードのサイズ:3M (w) X 3M (d) (h) X 1M
設置条件:電気の条件:220V、10A;380Vの5KW周囲温度:35 Cへの10 C
ガスの条件:プロパンのガスの口径測定のガス:N2、二酸化炭素の標準のガス
