ホーム 製品燃焼性の試験装置

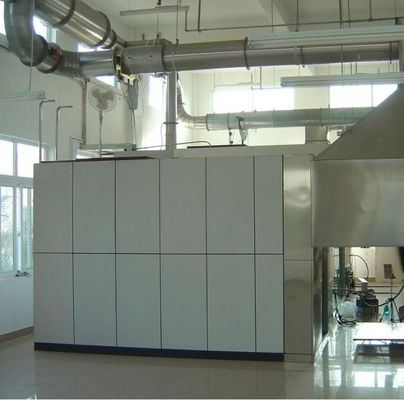

2台の表示器を含む16 CFR1633マットレス熱放出テスター

2台の表示器を含む16 CFR1633マットレス熱放出テスター

    • 16 CFR1633 Mattress Heat Emission Tester With Two Indicators
    • 16 CFR1633 Mattress Heat Emission Tester With Two Indicators
  • 16 CFR1633 Mattress Heat Emission Tester With Two Indicators

    商品の詳細:

    起源の場所: 中国
    ブランド名: SKYLINE
    証明: CE
    モデル番号: SL-CFR

    お支払配送条件:

    最小注文数量: 1単位
    価格: negotiated
    パッケージの詳細: 合板の箱
    受渡し時間: 35仕事日
    支払条件: T/T
    供給の能力: 1かの単位月
    連絡先
    詳細製品概要
    マットレス: 燃焼テスト器具 標準: 16CFR 1633
    ガス分析器: Servomex 多くの流量計: 範囲0-450mg/sの正確さの± (0.8%rdg+0.2%F.S.)
    目盛りを付けられたガスのフロー制御: 範囲はである0-7g/s、正確さである± (0.8%rdg+0.2%F.S.) ロタメーター: 0-1.5L/minの範囲
    ハイライト:

    Mattress Heat Emission Tester

    ,

    16 CFR1633 Heat Emission Tester

    ,

    16 CFR1633 Flammability Testing Equipment



    16 CFR1633マットレス熱放出テスター



    製品紹介

    CFRの1633のマットレス熱放出テスター。2台の表示器はマットレスまたはマットレス セットの炎の広がりを限るために置かれるべきである。これら二つの表示器は次のとおりである:30分テスト時間の間の最も高いマットレス/マットレス セットはピーク熱解放200キロワット(kW)を超過しては全体熱解放はテストの最初の10分の間に15のメガ ジュール(MJ)を超過してはならない。





    変数構成

    1. ガス送管の流れのコントローラー システム
    指示しなさい 項目 技術的な、指定
    1.1 発煙のフード 直接燃焼テスト部屋の開始、地面の上の1.8~2.0メートルの上に取付けられていて、最下のサイズは2440*2440mmである、高さは1000mmであり、材料はSS304である;
    1.2 ガス送管のhomomixer 取付けおよびフードを直接集める円錐形の煙は上で、サイズ900*900*900mmである、2つの900*500ステンレス鋼の版は中取付けられ、1つの側面はφ400開始と管に接続するために材料であるSS304開く
    1.3 煙の排気管 φは400mmのフランジによって複数のセクションで、接続されて構成される長さ5000mmであり高温抵抗力がある密封リングはガス送管の同等化装置、材料によって、両端であるSS304取付けられている;
    1.4 換気扇 遠心換気扇はステンレス鋼から、内部タンク、高温ガス送管に抗できる300℃よりより少し成っていないし、空気容積は頻度コンバーターによってsteplessly調節される
    煙の排気機構は携帯電話の燃焼テストによって発生するすべての煙のために十分であり煙の排気容量は8000mの³ /hよりより少しではない;
    2. 広範囲の測定セクション
    2.1 広範囲の測定セクション 2155mmの長さおよびSS304から成っている400mmの直径が付いているステンレス鋼の管セクションは圧力、温度、軽い道および見本抽出のようなセンサーが装備されている;
    2.2 圧力感知装置 ステンレス鋼から成っている対面調査はパイプラインの中心に取付けられ、準備中の圧力相違を検出するために前部そして背部部屋はPTFEの管を通して圧力相違センサーに接続される;
    差動圧力センサーは広範囲の測定セクションのブラケットで差動圧力読書に短い遅延および損失がない、T90応答時間は3秒以内であることを保障するために取付けられ
    圧力センサー、範囲は0-2000Paの正確さ±5Paである;
    2.3 温度の感知装置 アメリカ人のオメガの熱電対、直径0.5mmのIECの条件を満たす装甲絶縁材のタイプKの熱電対を採用しなさい;
    0-1000℃の正確さ0.1℃は及ぶ
    2.4 光学道の測定器

    光減衰システムは適用範囲が広いコネクターが付いている広範囲の測定セクションで取付けられ、次の装置を含んでいる白熱軽いタイプである、:ランプは電球(2900±100) K.の色温度で使用されてであり。電源は安定した直流であり、現在の変動範囲は±0.5%の内にある(を含む温度、短期および長期にわたる安定性);

    レンズ系が少なくとも20mmの直径が付いている平行ビームにライトを凝縮させるのに使用されている。フォトセルの発光穴はそれの前のレンズの焦点で見つけられd/fが0.04よりより少しであるように直径(d)はレンズの焦点距離(f)によって決まるべきである;

    探知器におよび輸入されたケイ素 フォトダイオード調査のphotodetectionの部屋は0.1%の線形安定性、10ビット測定の範囲がある、ケイ素 フォトダイオードの分光分布のresponsivityはCIE (照明のカーブ)に一貫して、標準関数V (γ)は少なくとも±5%の正確さに達することができる;

    光減衰システムの90%の応答時間は3sを超過しない;

    2.5 サンプル ガスのコレクション装置 SS304から成っている管穴を開けるテスト見本抽出管に試し管で集まる炭化物の取り外しを促進し、システム遅れ時間を減らす取り外し可能な設計がある
    2. ガスおよび制御システム
    3.1 バーナー マットレスの焼却のための特別なTバーナーは主要な、側面バーナーで構成される。それは移動式トロリーで取付けられ、標準厚手およびフィートが装備されている。Tバーナーの頭部の高さは調節可能であり、材料はSS304である;
    3.2 点火装置 長い開いた炎の点火方法は採用される、遠隔点火は可能、安全であり点火の成功率は99%よりより少しではない;
    主要な、側面の燃焼の頭部は長い開いた炎の点火装置が装備され、装置は燃焼の頭部の流れに影響を与えないし、針弁を通ってそれぞれ調節することができるガス供給の管が別に装備されている、;
    、手動点火なしで発火させるために火花点火装置によって装備されている長い開いた炎を安全、リモート・コントロール;
    3.3 燃焼の頭部のガスのフロー制御 主要な、側面バーナーはマス フローのメートルがそれぞれプロパンの流れを制御するために装備されている;
    アメリカ人のAlicatの多くの流量計、媒体をであるプロパン、範囲0-450mg/sの正確さの± (0.8%rdg+0.2%F.S.)、応答時間0.1s採用しなさい;
    ガスの流れはソフトウェアによって制御され、炎の時間は自動的に制御される;
    3.4 目盛りを付けられた砂バーナー 目盛りを付けられた砂バーナー
    長い開いた炎の点火装置および電気火花点火装置によって装備されていて、遠隔点火は可能で、安全で高い成功率である;
    3.5 目盛りを付けられたガスのフロー制御 アメリカ人のAlicatの多くの流量計を使用して、媒体はプロパンである、範囲は0-7g/sである、正確さは± (0.8%rdg+0.2%F.S.)、応答時間である0.1sであり、最高の口径測定の炎は300kwである;
    口径測定のガスの流れは出力75kw/160kwとの歩んだ口径測定の炎の源を自動制御できるソフトウェアによって制御される、;
    3.6 制御システム ガスの締切り装置が装備されているガスの流れを制御するのにOmron PLCを安全、信頼できる使用しなさい;
    維持管理のためにガス制御箱の別の構成、安全および便利;
    1. ガス送管の処理システム
    4.1 ガス送管のろ過

    three-stageフィルター装置によって装備されている、ガス送管の塵の長期ろ過:

    一学年のガラス繊維の綿の粗いフィルターは、ガス送管の炭化物の大きい粒子をろ過し、フィルター材料はすぐに取り替えることができる;

    アメリカ人のParker二等のフィルターは、濾材PTFEである、精密は2μmであり、濾材はすぐに取除かれ、取り替えることができる;

    0.5μmの正確さのThree-stage PTFEの膜ろ過は、効果的に湿気を断ち切った;

    4.2 冷却トラップ 圧縮ポンプ タイプ冷却トラップ、冷却容量320KJ/hの温度調整の正確さ0.1℃の自己始まる手入れ不要静的な変更0.1K
    4.3 蒸気トラップ 自動的に冷却トラップによって発生する冷水を放す維持の流出させなさい;
    4.4 コラムの乾燥 サンプル ガス、それはの残りの水蒸気を乾燥媒体と乾燥するのに使用されてすぐに分解され、取り替えることができる
    4.5 ポンプの見本抽出 16L/minの試し容量のドイツKNFの真空の見本抽出ポンプは、絶えず高い空気堅さの、低雑音および低い振動を用いる50KPaの試し圧力を、出力できる
    4.6 ロタメーター 出力サンプル ガスの流れを安定させ、ガスの流れの変動によって引き起こされる測定誤差を減らすことができる0-1.5L/minの範囲が付いている輸入されたロタメーター、;
    3. ガス集中の解析システム
    5.1 ガス分析器(Servomex)

    輸入されたO2検光子、常磁O2集中分析、測定の範囲0-21%、正確さ0.01%、応答時間12sよりもっと、検光子の漂流および騒音30min内の100ppmよりもっと;

    線形偏差:≤1%F.S.;

    反復性:≤0.5F.S.

    ゼロ浮遊雨:≤1%F.S./7D;

    起動時間:≤30min;

    輸入されたCO/CO2検光子、IRのタイプCO/CO2の集中の分析、測定範囲CO:0-1%、正確さ0.01%の二酸化炭素:0-10%、正確さ0.01%、そして応答時間12sを超過しない。
    3. データ収集 システム
    6.1 獲得モジュール

    Advantechの獲得モジュールを使用して、

    ガス集中のコレクションの正確さは100×10-6である;

    温度のコレクションの正確さは0.1℃である;

    圧力相違のコレクションの正確さは0.1Paである;

    時間の獲得の正確さは0.1sである;

    他の信号はフル・スケールの出力価値の0.1%である;

    6.2 データ収集

    システム記録および店次のデータ少なくともあらゆる3s:

    二方向の調査、Paの圧力相違;

    管の温度、K;

    O2集中、%;

    COの集中、%;

    二酸化炭素の集中、%;

    プロパン、mg/sの質量流量

    時間、s

    7. 標準的なオペレーティングソフト
    標準的なオペレーティングソフトは次の機能を含んでいる
    7.1 システムの状態の監視 システムの各センサーの状態および信号の価値を読みなさい;
    7.2 センサーの口径測定 温度、風圧力、軽い道、集中の分析、等のためのセンサーの口径測定。
    7.3 システム口径測定 16CFR1633標準的なシステム ステップ口径測定のプロシージャ
    7.4 標準操作手順 16CFR1633標準操作のプロシージャ
    7.5 報告書のレビュー 生データはテスト レポートにアクセスし、輸出する
    7。他の付属装置
    7.1 サンプル テスト フレームワーク 38mmの鋼鉄山形鋼によって溶接されて、サイズは1900*990*115mmである
    7.2 1つに用具を使う位置 マットレスおよびテスト フレームの立て向き姿勢を確認するのに使用されて材料はSS304である
    7.3 2つに用具を使う位置 アルミ合金から成っている燃焼の頭部とマットレス間の間隔を確認するのに使用される
    7.4 ビデオデッキ 入場テストのビデオ
    7.5 引き力のスケール マットレスの表面の主要な燃焼の頭部が出す力を確認するのに使用される
    7.6 デスクトップ パソコン AdvanTechの産業コンピュータおよび統合されたデータ収集 インターフェイス システム操作の安定性を改善するため。
