| 起源の場所: | 中国 |
| ブランド名: | Skyline |
| 証明: | ISO |
| モデル番号: | 電池のテスター |
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | Polywoodの場合 |
| 受渡し時間: | 15仕事日 |
| 支払条件: | T/T、ウエスタンユニオン、マネーグラム |
| 供給の能力: | 1ヶ月あたりの1 PC |
| 入力電力: | AC380V±10% 50/60±5Hz | 入力インピーダンス: | ≧1MΩ |
|---|---|---|---|
| 入力電流: | 607.8A/相 | ノイズ: | ≤75db |
| 入力電源配線: | 三相4線 | 使用温度範囲: | 25℃±10℃（精度保証） |
| 総合効率（最大）: | break | パワーコントロールモジュールの種類: | IGBT |
| ハイライト: | IGBT ラボ試験装置、600V ラボ試験装置、300A バッテリー試験装置,600V Lab Testing Equipment,300A Battery Testing Equipment |
||

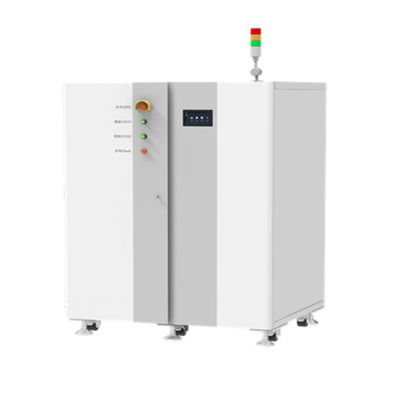

バッテリー試験システム
パワーバッテリーシミュレーションテスト、レートテスト;
サイクル寿命試験;
電力、容量、エネルギー検出;
パワー バッテリ パックの仮想マッチング: 充放電曲線フィッティング、バッテリの一貫性の検出と評価。
高率充放電能力検出;
パワーバッテリー、エネルギー貯蔵バッテリーシリーズのモジュール検出：モノマー電圧、モノマー温度監視（高電圧機器）。
高出力密度の電池モジュール（パッケージ）専用に開発された高性能充放電検出プラットフォームです。
電源周波数分離設計、低温度ドリフト、高性能マルチチャンネル 24 ビットとの組み合わせ
ADCアナログからデジタルへの変換チップ、定常状態の精度は従来の機器よりも高くなっています。
このシステムには、高電力密度、マルチチャネル統合、およびエネルギー回収機能があります。
HMI操作、ワンキーインテリジェント自動キャリブレーション。
さまざまな BMS 適応性、同じ/異なるポートの充電と放電をサポートし、リレー/MOSBMS スキームをサポートします。独立した CAN および RS485 通信拡張をサポートします。DBC 構成機能をサポートします。
ホスト コンピュータのリモート コントロールは、チャネルの並列接続を実現し、パルスと動作条件のシミュレーションをサポートできるイーサネットを介して実現されます。
ヒューマンコンピューターインタラクションインターフェースの設計、システム機能はシンプルで操作が簡単です。多くのカスタム設定をサポートします。定期校正自動お知らせサービスを搭載。
モジュール & パック検出システムは、高出力バッテリー パック テスト用に特別に開発された高精度充放電デバイスです。高い動的応答速度、高い安定した精度、複数チャネルの柔軟な構成などの特徴があります。パルス試験、サイクル寿命試験、産業状況シミュレーション試験をサポートします。システムにはマルチチャンネル入力とエネルギー回収機能があり、充電および放電プロセス中の電力消費を大幅に節約できます。双方向高周波DC変換トポロジーを採用し、高性能マルチチャンネル24ビットAD変換チップと組み合わせることで、サンプリング解像度は従来のシングルレンジ機器よりも高くなります。
システム全体は3層アーキテクチャ設計（電力システム層、集中監視層、遠隔相互作用層）を採用しており、各層は互いに独立しており、システムの信頼性の高い動作を保証するために独自の役割を果たしています。
MTALAB シミュレーション モデルの構築と改善。
各パラメータ インデックスの最適な設計を保証します。
LCL フィルターによって生成される共振ピークを効果的に抑制し、閉ループ システムの安定性を確保します。
三相ゼロライン設計:高度な三相ゼロライン設計を採用し、成熟した信頼性の高い三相ブリッジ PFC 回路を介して、バス電圧が安定し、高速応答のニーズを満たします。
高出力と低高調波:双方向力率 > 0.99、低電流高調波 < 5%、さまざまな過酷な電力網に適しており、インバーターは確実に電力網に接続されています。
周波数分離設計:電力周波数絶縁トランス、双方向絶縁、双方向エネルギーフロー、安定性と信頼性を介して;
強力な互換性:優れた電磁適合性により、モジュールの信頼性と効率が向上します。
BUCK-BOOST回路を採用：充電と放電の高速応答を実現するために、効率的で信頼性の高い BUCK-BOOST 回路を採用します。
高性能 LCL フィルター設計:高性能LCLフィルター回路と組み合わせ、低リップル、高精度、各チャンネルの独立制御、チャンネル/モジュールの並列接続のサポート。
さまざまなテスト要件を満たします。トポロジは柔軟な変換をサポートし、さまざまな充電ポートと放電ポート、ゼロ負圧放電、およびさまざまなバッテリ テスト ニーズに対応するように拡張できます。
| 装備品一覧 | ||
| シリアルナンバー | 名前 | 述べる |
| 1 | メインチャネル電流出力ライン | 長さ3m |
| 2 | メインチャネル電圧サンプリングライン | 長さ3m |
| 3 | 電流線はバッテリー端子に接続されています | ラインノーズ |
| 4 | 補助チャンネル温度サンプリングライン | 3メートル |
| 5 | AC 電源コード | ケーブル、長さ 3 メートル |
| 6 | ネットワーク通信回線 | フィールド構成 |
| データセグメント記録機能 | |
| 各ステップには独立した記録条件があり、電圧に応じて 3 段階で設定できます。 | |
| データベース | |
| MySQLデータベースでテストデータを一元管理 | |
| データ出力方法 | |
| EXCEL、TXT、チャート | |
| カーブタイプ | |
| カスタマイズ可能な描画 | |
| ホストコンピュータ通信方式 | |
| TCP/IP プロトコルに基づく | |
| ネットワーク拡張 | |
| LANベース、独立したネットワークセグメント、IPプールはデバイス数に応じて設定 | |
| 較正 | 電流および電圧校正ソフトウェアを含む |
| サーバ | |
|
i5以上のプロセッサ、2.4G以上の周波数、8G以上のメモリ ウィンドウズ 10 プロ システムハードディスク 500G以上 UPS 電源 (推奨) スイッチ |
|
| NEWAREソフトウェアシステム | |
|
BTS 8.0.X クライアント テスト制御ソフトウェア ソフトウェア BTSDA8.X データ解析ソフトウェア |
|
| インターフェース | |
| ネットワーク ポート | |
BTS バッテリー検出化学組成システムは、元のオフィス ネットワークとコンピューター機器の作業プラットフォームに基づいています。実装が非常に簡単で、操作が簡単で、ユーザーはインターネットを介してリモートでシステムにログインして、機器のさまざまな操作を実現できます。ネットワーク接続と SQL データベースを使用し、接続された複数の機器キャビネットを集中管理し、すべてのデータを集中管理、分析、統計します。図 4 は、BTS バッテリ検出デバイスのネットワーク展開図です。
| 温度 | ||
| 使用温度範囲 | 25℃±10℃（精度保証） | |
| 保存温度範囲 | -20℃~50℃ | |
| 湿度 | ||
| 作業環境の相対湿度範囲 | ≦70%RH(結露なきこと) | |
| 保管環境相対湿度 | ≦80%RH(結露なきこと) | |
| 保護クラス | ||
| IP20 | ||
| 技術仕様 | ||
| 1. 機器の型式 | ||
| 1.材料コード | 6002n-600V300A | |
| 2.チャンネル情報 | ||
| 1.チャンネル数 | ラックあたりのチャンネル | 2 |
| 2.メインチャンネル | チャンネルの特徴 |
CC-CV定電流源と定電圧源を採用 二重閉ループ構造 |
| チャネル制御モード | 独立制御 | |
| 並列チャネル |
並列で最大 4 チャネルをサポート、パルスおよびアナログ テストはサポートされていません。 並列接続後対応 |
|
| 3. 入力インジケーター | ||
| 1.入力電力 | AC380V±10% 50/60±5Hz | |
| 2. 力率 | ≥99% (全負荷) | |
| 3.THDi_ | ≤5% (全負荷) | |
| 4. 入力インピーダンス | ≧1MΩ | |
| 5. 入力電力 | 400KW | |
| 6. 入力電流 | 607.8A/相 | |
| 7.総合効率（最大） | 94% | |
| 8. 騒音 | ≦75dB | |
| 9. 電圧と電流の検出とサンプリング | 4 線式接続 (充放電用の同じポート) | |
| 10. パワーコントロールモジュールの種類 | IGBT | |
| 11. 入力電源配線 | 三相4線 | |
| 12. 保護 |
サージ防止、単独運転防止、周波数の上下、電圧の上下、 欠相保護など |
|
| 4. 機能および性能指標 | ||
| 1. 電圧 | チャネルごとの測定範囲 | 充電：0V～600V |
| 放電：10V～600V | ||
| 最小放電電圧 | 10V | |
| 精度 | FSの±0.02% | |
| 解像度 | 24ビット | |
| 2.現在 | チャネルごとの測定範囲 | 1.5A～300A |
| 精度（独立範囲） | FSの±0.05% | |
| 定電圧カットオフ電流 | 300mA | |
| 解像度 | 24ビット | |
| 3.パワー | 単一チャネルの出力電力 | 180KW |
|
の出力電力 機械全体 |
360KW | |
| 4.時間 | 現在の応答時間 | ≤5ms |
| 現在の遷移時間 | ≤10ms | |
| 最小ステップ時間 | 0.1秒 _ _ | |
| 5.充放電モード | 充放電モード |
定電流充電、定電圧充電、定電流 定電圧充電（定電流充電から定電流充電へのスムーズな移行） 定電圧、電流スパイクや大電流の影響を防止 、バッテリーを保護する）、定電力充電 |
|
定電流放電、定電圧放電、 定電力放電、定抵抗放電 |
||
| 締め切り | 電圧、電流、相対時間、容量、-ΔV | |
| 6. 作業条件シミュレーション手順 | 充電モード | 電流、電力 |
| 放電モード | 電流、電力 | |
| トグル | 充電と放電の連続スイッチングをサポート | |
| 締め切り | 時刻、行番号 | |
| ダウンロードデータ量 | 最大100万回線ダウンロード対応 | |
| 7.パルスステップ | 充電モード | 電流、電力 |
| 放電モード | 電流、電力 | |
| 最小パルス幅 | 100ms | |
| パルス数 | 1 つのパルス ステップで 32 の異なるパルスをサポートできます | |
|
の連続切り替え 充放電 |
1パルスステップで充電から放電への連続スイッチングを実現 | |
| 条件としては | 電圧、相対時間 | |
| 8. DCIR 直流内部抵抗試験 | DCIR 計算用のカスタム ポイントをサポート | |
| 9. セキュリティ保護 | ソフトウェア保護 | パワーダウンデータ保護 |
| オフラインテスト機能付き | ||
|
安全保護条件を設定できます。 パラメータには以下が含まれます：電圧下限、電圧上限、電流 下限、電流上限、遅延時間 |
||
| ハードウェア保護 |
逆接続保護、過電圧保護、 過電流保護、過熱保護など。 |
|
| 5. データの管理と分析 | ||
| 1. ステップ設定方法 | フォーム編集 | |
| 2. データ記録 | 録音状態 | 最小時間間隔: 10ms (補助チャネルへのアクセスは 100ms) |
| 最小電圧間隔: 1.2V | ||
| 最小電流間隔: 0.6A | ||
| 記録頻度 | 100Hz（補助チャンネル接続時は10Hz） | |
| 3. データベース | MySQL データベースで | |
| 4. データ出力方法 | エクセル、テキスト | |
| 5.カーブタイプ | カスタマイズ可能なプロット、4 つの Y 軸 | |
| 6.バーコードスキャン | バッテリーバーコードで実現できるバーコードスキャン機能をサポート | |
| 履歴データの管理とトレーサビリティ | ||
| 6. 通信方法 | ||
| 1. ホストコンピュータの通信モード | TCP/IP プロトコルに基づく | |
| 2.通信インターフェース | イーサネット | |
|
3. 通信ボー 下位コンピュータのレート |
1M帯域幅 | |
| 4. ホストコンピュータ通信ボーレート | 10M～100M対応 | |
| 5. ネットワーキング方法 | スイッチとルーターを介してローカル エリア ネットワークをセットアップする | |
| 6.通信拡張（オプション） |
CAN、RS485通信、BMS通信をサポート DBC構成機能 |
|
| 7. 環境要件とサイズと重量 | ||
| 1.作業温度 |
-10℃ ～ 40℃ (25±10℃の範囲内、実測値) 精度保証: 精度ドリフトは 0.005% of FS/℃ ) |
|
| 2. 保管温度 | -20℃~50℃ | |
| 3. 作業環境の相対湿度 | ≤70% RH (結露なきこと) | |
| 4. 保管環境の相対湿度 | ≤80% RH (結露なきこと) | |
| 5. 機器サイズ W*D*H | / | |
| 6.重量 | / | |
| 7。補助補助試験システム(オプション) | ||
| 1.温度補助チャンネル | 温度範囲 | サーミスタ：-30℃～120℃ |
| 熱電対：-200℃～260℃ | ||
| 温度精度 | ±1℃（電線長さ2m以内） | |
| 温度分解能 | 0.1℃ | |
| 2. 電圧補助チャンネル | 電圧範囲 | 0V～5V |
| 電圧精度 | FSの±0.1% | |
| 電圧分解能 | 0.1mV | |
| 3.AUXの紹介 |
主に、バッテリーテストプロセス中に表面とタブの温度を監視するために使用されます。 テスト精度は高く、テストデータはメインの電圧および電流データとバインドできます。 同時に、測定された温度は、の制御および保護条件として使用できます。 プロセスの手順。 |
|
