建築材料のためのDIN 4102-15/16 Brandschachtテスト器具

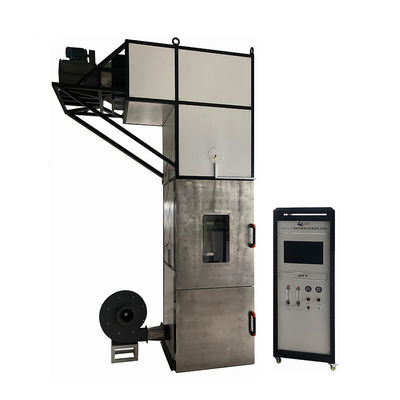

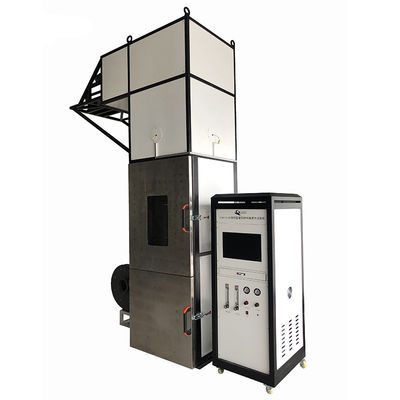

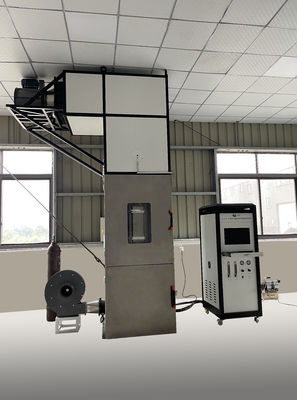

DIN 4102-15/16 Brandschachtテスト器具

1. 適用

DIN 4102-16はDIN 4102-15に従って「Brandschacht」で建築材料をテストする為の均一手順を記述する。DIN 4102-16の修正はテスト方法で使用される標準化されたプロダクトのリストを更新するために遂行される。テスト方法は建築材料の火テストのために使用される。Brandschachtはに一定した流動度のどの空気が下方から導入される、および上でかからのガス送管の脱出正方形ハウジングである。それは煙道を形作るために標本が取付けフレームで整理した正方形のガス・バーナーが燃え立つことに露出される装備されている。

Brandschachtテスト器具は、DIN 4102の部15に従う建築材料および要素の火テストのために、設計されている。『brandschacht』は部屋の上から底からもたらされる空気の一定した流れがあるおよび燃焼ガスの脱出はである正方形の部屋。標本は縦に取付けられ、正方形のガス・バーナーによって発生する炎--にさらされる。

2. 技術的な変数

2.1テスト装置は燃焼室、制御キャビネット、バーナー、標本のホールダー、口径測定装置、等を含んでいる;

2.2燃焼室の内部空のサイズは800mm*800mm*2000mmであり、部屋の壁は多層絶縁材の構造である;

2.3燃焼室の壁は内部からの外側へ多層構造、である:2mmの鋼板、6mmのアスベストス シート（600kg/m3を超過しない密度）、40mmの厚いミネラル絶縁材繊維（わずかな密度100kg/m3）、外の鋼板;

2.4、入口の部屋越えるべき、底空気調整装置、燃焼室、測定の部屋および出口の煙道からの燃焼室;

2.5入口の部屋は右側のφ200の管を通して一定した率および温度の空気と与えられる;

2.6 10±1m3/minの流動度および23±2°Cの温度の空気の定流を提供することができる一定した温度の入口システム;

2.7 0.1°Cの正確さの入口の空気の温度を測定するためのタイプKの装甲熱電対と合う入口の部屋;

2.8空気安定装置、ガラス繊維のフェルトの多孔性の鋼板そして多数の層から成っている入口の部屋の上のセット入口の気流を均質にするため

2.9バーナーおよび長方形フレーム標本の取付けの間隔を調節するすべての4つの側面のねじとの1000のmmの最高である試験台を収容する燃焼室

2.10バーナー、正方形バーナー200のmm *均等に均一ジェット機炎を提供することができる3.5 mmの直径のノズルの入り口のすべての4つの側面で、配られて燃焼のノズルが200のmm、

2.11圧力減圧弁、圧力計、電磁弁、マス フローのメートルおよび電気火花の点火装置から成っているAのガス システム;

2.12制御正確さのガスの流れをの制御するためにメタンのマス フローのメートルおよび気団の流れメートルによって装備されていてよくより2%の;

点火源の遠隔点火のための高圧電気火花の点火装置が装備されている2.13

テスト現象の観察を促進するために上部のドアに取付けられて耐圧防爆の、高温抵抗力があるガラスが標本そして維持装置の取付けを、促進するために入口および燃焼室の外に取付けられている上部および下の炉のドアとの2.14

2.15測定セクションはT圧力測定の管および煙道の熱電対によって合う;

2.16リアルタイムの部屋の現実的な圧力のためのソフトウェアとマイクロ差動圧力センサーに、接続されるTタイプ圧力測定の管の使用;

2.17 0.1°Cの正確さのアメリカ人のオメガのタイプKのステンレス鋼の装甲熱電対の使用;

2.18燃焼室に接続される下方部分および外的な排気機構に接続されて上部が燃焼室の上に、ある正方形の煙道;

2.19の構成は風力計、範囲0-10m/sの空気均等性の口径測定のための正確さ0.1m/sを、不正に操作する;

2.20ソフトウェアによって熱負荷のために目盛りを付けることができる煙道両方、および箱の壁のためのオメガの熱電対;

2.21テスト ソフトウェアは温度、圧力を集め、リアルタイムの時間がデータ、ガスの流れを制御したり、テストおよび輸出高のテスト レポートを行うデータ収集 システムである。

3. 設置状態

2.1屋内取付け。

2.2燃焼箱次元1290mm*1050mm*3950mm

2.3制御キャビネット サイズ2000mm*1050mm*850mm

2.4電力供給:220V 32A;

2.5ガス:メタン、99%純度またはそれ以上に;

2.6圧縮空気:0.6Mpa、de-oiledおよび排水される;
