ISO5660 熱を放出するコーンカロリメーター分析装置


製品導入
コーンカロリメーターは,熱放出率 (H.R.R),煙放出,点火時間,酸素消費量,標本が円形ヒーターの資源にさらされたとき,一酸化炭素と二酸化炭素生成と質量損失率.

適用する
この装置は,電気の火花点火装置で点火された熱放射線 (典型的放射線値25,35,50KW/m2) に暴露された材料を評価するために使用されます.材料の熱放出速度を測定する抽出ガス流量率とC係数 試料の点火時間と消火時間,全酸素消費量,全煙発生量,質量損失率,全熱放出量燃焼効果熱二酸化炭素と一酸化炭素の生成です

技術パラメータ

製品特性と用途
1.コーンカロリメーター,移動分析キャビネット,ISO9705,EN13823など,ISO5660,ASTME1354,BS 476 Part 15などに準拠する大型熱放出率試験システムに接続できます.試験基準.
2. 統合テストボディと19インチ分析キャビネット,組み込みPC15インチタッチスクリーンコンピュータ,全制御と自動テストのために.
3円形ヒーターの定位電力は5000Wで,熱出力は0~100kW/m2で,PID温度コントローラを使用し,放射線コーンが水平または垂直であることができます.
450 x 50mm のサンプル表面の中央部分に曝されれば,偏差の中心部の放射線は2%を超えない.
5標本の重量範囲 0 ~ 3000g;精度: 0.1g.
6. 試料に放射線を送信するために自動シャッターが開きます.
7.ABB EL3020 パラマグネティック酸素分析器,パラマグネティック変化の方法を使用してガス中の酸素濃度を測定する.濃度範囲0〜25%
8レーザーシステムを用いた煙密度の分析.このシステムは,0.5mWのヘネレーザー,メイン検出器と補助検出器で構成されています.
排気システムは,扇風機,煙の収集カバー,排気管と孔プレート流量計などで構成されています. 0 ~ 50g/sの排気扇風機流量,精度0.1g/s.
9685mmの煙を集めるハッドからリングサンプルが設置され,12つの穴があります.
10排気ガス流量は,風扇の上350mmの鋭角孔の両側,鋭角孔の内径の圧力差を測定することによって決定されるべきである.
エッジ・オリフィース・プレートは57mm+1mmです
11.ABB SCC-Sガス採取システムには採取ポンプ,フィルター,冷却キャプチャ,排水,水フィルター,CO2フィルターが含まれます.
熱流量計 (ISO 5660) を使用する場合,水道設備や配管を必要としない携帯水冷却システム.
12試験システム全体の反応を校正するために,C系数の値を測定するために,正方形開口の銅の校正バーナーを使用する.
13データ取得システムは,酸素分析器,孔計,熱対,その他の機器の出力を記録することができる.
適用: 建築材料,鉄道,ワイヤケーブルの熱放出率を試験するのに適しています.

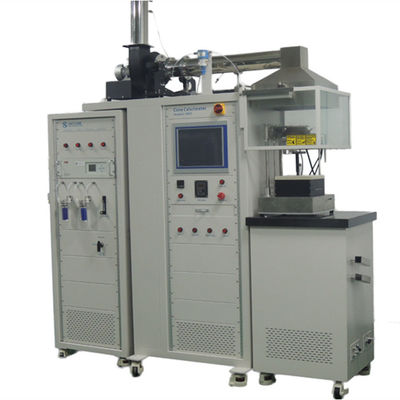

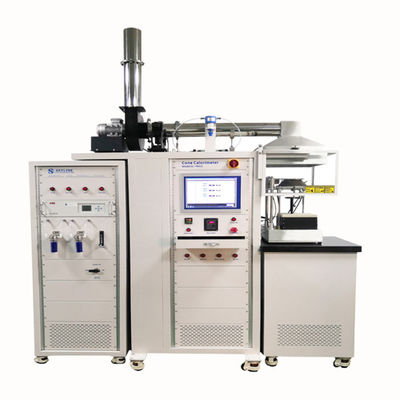

コーンカロリメーターの製品詳細
コーンカロリメーターの名前は,ドクター・コーンが使ったコーン式ヒーターから得られました.ベンチスケール酸素の枯渇のために100kW/m2までフローストで試験標本 (100mm×100mm) を検査するために彼の開発コーンカロリメーターテストは,純粋な燃焼カロリーは,燃焼に必要な酸素量と比例するという理論に基づいています.1kgの酸素が消費されるたびに1MJ/kgが生成される試験材料から生成された熱排出量,点火時間,酸素消費量,COとCO2生成量,および点火ガスの流れを測定する.
基準
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2:2013
GB:GB/T 16172:2007

設置要件
電源: 230 ボルト 名目 50 アムペア
環境温度: 10°C~35°C
尺寸:装置: 1800mm (W) x 900mm x (H) x 2600mm (D)
ガス供給:メタン,窒素,圧縮空気
コーンカロリメーター.pdf


円形カロリメーターはどのように機能するのでしょうか.
コーン (Cone) は,燃焼したサンプルから放出される熱量は,燃焼中に消費される酸素量と直接関係するという原則に基づいた火力試験ツールです.材料 が 発生 する 熱 の 量 は,火 の 程度 に 直接 関連 し て い ます燃え上がる速度などです
