AC220V / 50Hz ステップモーターの正確な位置付けと6つのステーションスイッチ耐久性テスト

AC220V / 50Hz ステップモーターの正確な位置付けと6つのステーションスイッチ耐久性テスト

ブランド名: SKYLINE
モデル番号: SL-S98
Moq: 1
支払い条件: Western Union、MoneyGram、T/T、L/C、D/A、D/P
詳細情報
起源の場所:
トンコワン、広東省
証明:
CE ISO
回転モード:
時計回りの回転、ステッピング モーターの正確な位置決め
電源:
AC220V/50Hz
試験材料数:
六駅
テスト速度:
ボタンスイッチ:5~60回
テストの数:
1~999999回設定可能
オンする時間:
0 ~ 999.9 秒 (分) 調整可能
切断時間:
0 ~ 999.9 秒 (分) 調整可能
回転速度:
5°~360°/S設定可能
回転角度:
5°~7200°設定可能
ギア数:
1 ~ 10 ギアを設定できます
パッケージの詳細:
木製ケース
ハイライト:

6連スイッチ耐久試験機

,

AC220V / 50Hz スイッチ寿命試験機

,

ステッピングモーター精密位置決めマルチステーションスイッチテスター

製品説明
AC220V / 50Hz カスタマイズされた多ステーション6ステーションスイッチ耐久テスト
高品質の6ステーションスイッチ耐久性テスト機 競争力のある価格でスイッチ製品の包括的なテストのために設計されています.
製品概要

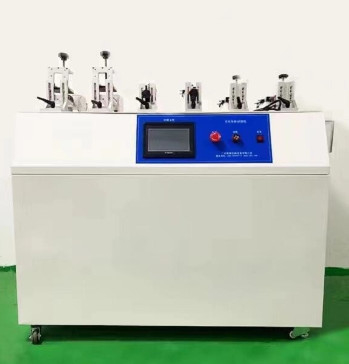

AC220V / 50Hz ステップモーターの正確な位置付けと6つのステーションスイッチ耐久性テスト 0
このテスト機は GB2099 に準拠して設計されています.1GB174651,およびGB15092.1規格は,家庭用および類似のアプリケーションのためのスイッチ製品の寿命試験のために使用されます. 負荷箱に接続された場合,プラグ,ソケット,電源の電源寿命を評価します.カップラー電気アクセサリーや家電メーカーの品質管理と検査のために不可欠です.
建設と運用
試験機械は,スライド組をプラグフィクチャーで駆動するために空気力シリンダーを使用し,スイッチオン/オフ操作を完了するために回転線形運動を作成します.動作頻度とタイミングは,PLC (プログラム可能なコントローラ) とタッチスクリーンインターフェースによって制御され,操作が簡単で信頼性の高い性能.
テクニカル仕様
テストステーション 6つのステーション:回転スイッチのステーション1-2,ローカースイッチのステーション3-4,プッシュボタンスイッチのステーション5〜6
試験速度 ボタンスイッチ: 5~60サイクル/分調整可能; 回転スイッチ: 1~10サイクル/分調整可能
試験サイクル 1 - 999,999サイクル プログラム可能
オンする時間 0〜999.9秒/分 調整可能
切断時間 0〜999.9秒/分 調整可能
回転速度 5° - 360°/秒 プログラム可能
回転角 5°~7200° プログラム可能
歯車数 1〜10ギアプログラム可能
回転モード ステップモーターの精密な位置付けで時計回りの回転
電源 AC220V / 50Hz
操作環境 温度: 0-40°C 相対湿度: ≤85%,振動や腐食性のある空気のない安定した環境
制御インターフェイスの特徴
このシステムは,パラメータ設定と機能選択を容易にする直感的なタッチスクリーンインターフェースを備えています.
メイン制御画面
AC220V / 50Hz ステップモーターの正確な位置付けと6つのステーションスイッチ耐久性テスト 1
回転スイッチ試験 (ステーション1-2)
AC220V / 50Hz ステップモーターの正確な位置付けと6つのステーションスイッチ耐久性テスト 2
  • プログラム可能な制限値を持つ試験サイクルカウンタ
  • ギア時間間隔設定 (0-99.9S)
  • 試験角度プログラミング (5°~360°)
  • 乗り物の番号の設定
  • 回転速度制御 (5°~360°/S)
  • リアルタイムの運用状況表示
  • アラームオプションによる故障検出
  • 開始/停止/停止/停止/停止/停止/停止/停止
  • サンプル保護の原産地確認
ロッカー&プッシュボタンテスト (ステーション3~6)
AC220V / 50Hz ステップモーターの正確な位置付けと6つのステーションスイッチ耐久性テスト 3
  • 設定されたパラメータによるサイクルカウント
  • オンタイムプログラム
  • ストローク調整 (0-50mm)
  • 切断時間設定
  • 速度制御 (0-100mm/S)
  • 運用状況の監視
  • 障害者識別のオプション
  • 完全な制御機能
操作手順
ロータリースイッチの設置
ロータリー スイッチ を 最初 の 位置 に 設置 し,右 の 固定 装置 を 固定 し,特殊 な 手柄 で ロータリー ヘッド を 固定 し て ください.
AC220V / 50Hz ステップモーターの正確な位置付けと6つのステーションスイッチ耐久性テスト 4 AC220V / 50Hz ステップモーターの正確な位置付けと6つのステーションスイッチ耐久性テスト 5
ロッカー/キースイッチの設置
固定装置に揺れ器やキースイッチをしっかりと固定し,すべての方向に位置を調整します.
AC220V / 50Hz ステップモーターの正確な位置付けと6つのステーションスイッチ耐久性テスト 6 AC220V / 50Hz ステップモーターの正確な位置付けと6つのステーションスイッチ耐久性テスト 7
試験方法
  • 試料を設置し,正常のオン/オフ操作を手動で確認する
  • すべてのテストパラメータを要件に従って設定する
  • サンプル品質検出の必要性に基づいて識別オプションを選択する
  • 開始ボタンを使ってテストを開始し,進捗状況を監視する
  • 前もって設定されたサイクルで自動停止または必要に応じて手動停止
  • 試験終了後,装置の電源停止
AC220V / 50Hz ステップモーターの正確な位置付けと6つのステーションスイッチ耐久性テスト 8
安全・保守に関するガイドライン
  • 性能 を 維持 する ため に 定期 的 に 器具 を 清掃 する
  • 動作中に動くパーツを阻害しないこと
  • 設備のシェルの適切な接地を確保する
