| ブランド名: | SKYLINE |
| モデル番号: | SL-FL080 |
| Moq: | 1 ユニット |
| 価格: | negotiated |
| 支払い条件: | トン/ Tは、L / Cのウェスタンユニオン |
| 供給能力: | 1かの単位月 |

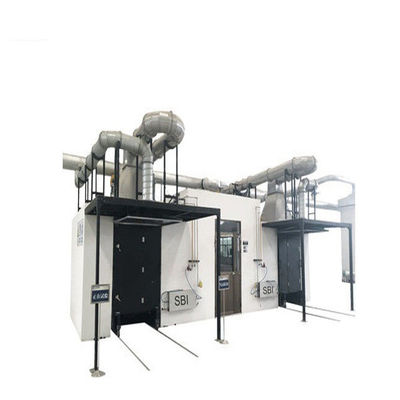

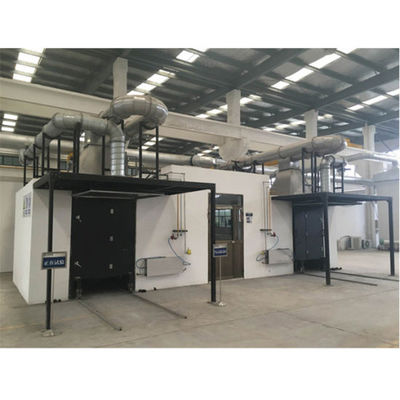

SBI燃焼性試験装置 / デバイス EN13823
特徴
1. 本機のコア部分は、二酸化炭素、酸素分析装置などの輸入部品です。
2. 操作インターフェースのスタイルと性能は、英国FTTと同等であり、一部の性能はより優れています。
3. メンテナンスが容易で迅速であり、FTTと比較して後部部品の交換費用は最低でも50%から70%少なく、メンテナンスの問題はありません。

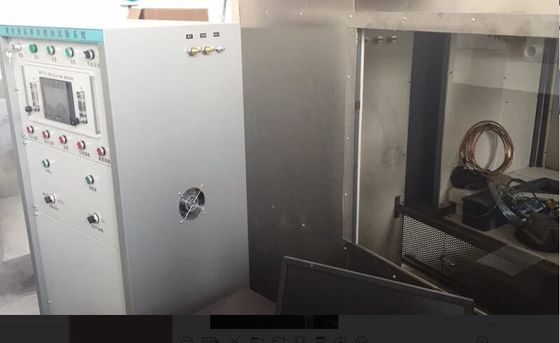

4. 輸入された統合制御キャビネットを備えています。
技術パラメータ

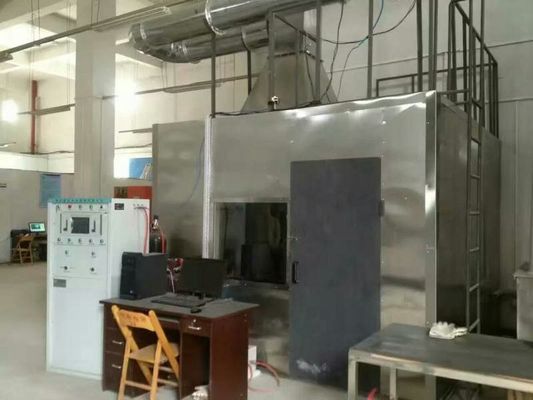

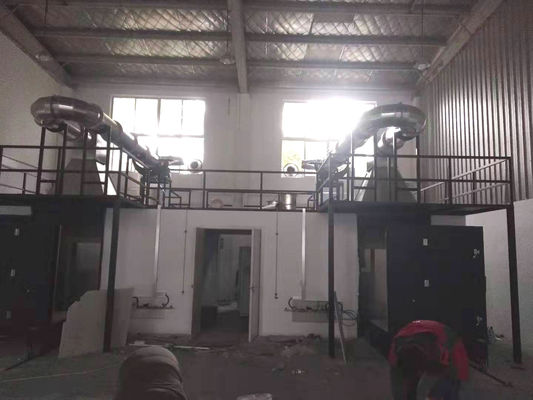

1. 構成：この試験装置は、燃焼実験室、制御室、2台の小型カート、排気管、固定フレーム、排ガス収集システム、統合測定システムデバイス、データ収集および分析デバイス、ガス供給制御デバイスを含みます。

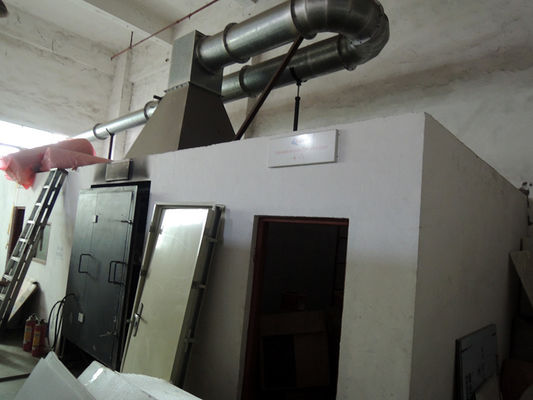

2. 燃焼室：長さ (3.0 ± 0.2) m × 幅 (3.0 ± 0.2) m × 高さ (2.4 ± 0.1) m。
3. ステンレス鋼板とケイ酸カルシウム板A1板で構成された標準燃焼室、試験炉は現地に設置する必要があります。

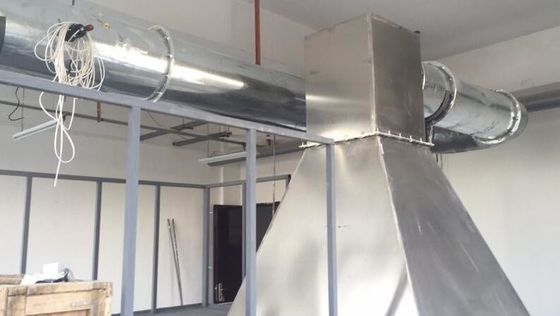

4. 部屋の上部には収集フードとサンプリング配管に接続された煙管があります。サンプルの燃焼熱放出と燃焼生成物は、試験中に排気管から排出されます。
5. 燃焼室の壁には開口部が設けられており、小型カートの出入りが容易で、カートの下からは自然に空気が排出されます。垂直試験プレートの両側の前面には、観察窓が2つ開けられています。
6. 点火源は、カート上の垂直コーナーに31KWのプロパン直角サンドバーナー（辺長250MM、高さ80MM）が配置されています。
7. カートの位置は、カートの開口部が燃焼室の壁の開口部をちょうど閉じるように、カートの後ろに配置されます。燃焼室の床に沿って空気を均一に分配するために、カートの底部の吸気口には穴あきプレート（穴径8mm、開口面積が総面積の60%を占める）が配置されています。
8. 調節可能なガバナンス治具を備えており、サンプルのロードとアンロードが非常に便利です。
9. サンドバーナー：カートの床に1つ（メインバーナー）、もう1つはフレームコラムに固定されており、プロパンガスはサンドバーナーを通過して30.7 ± 2.0kWの熱出力を生成します。
酸素測定
| 測定範囲 | 0-25% |
| 信号出力 | 4-20mA |
| 応答時間 T90 | ≤2S |
| 周囲温度 | 0-45 ℃ |
| 相対湿度 | <90% (結露なきこと) |
| 直線性 | <± 0.1% O2 |
| ゼロドリフト | 週あたり0.05% O2 |
| 繰り返し性 | <± 0.02% O2 |
| 二酸化炭素(CO2)測定 | |
| 測定範囲 | 0-10% |
| 繰り返し性 | <± 1% 制御キャビネットの内部構造 |
| ゼロドリフト | ≤2% / 週 |
| スパンドリフト | ≤2% / 週 |
| 線形偏差 | <± 1% |
| 応答時間 | T90≤2秒 |
記録データ取得システムは、酸素濃度、一酸化炭素濃度、温度、煙密度、熱放出率、質量損失率などを収集でき、保存できます。
試験原理
2つの垂直に角度をつけた垂直翼からなるサンプルは、直角の底にあるメインバーナーによって生成される炎にさらされます。炎はプロパンガスの燃焼によって生成され、プロパンガスはサンドバーナーを通過して (30.7 ± 2.0) kWの熱出力を生成します。
サンプルの燃焼性能は、20分間の全試験手順によって評価されます。性能パラメータには、熱放出、煙生成、炎の伝播、燃焼滴下、および粒子状物質が含まれます。
メインバーナーに点火する前に、サンプルから離れた補助バーナーを使用して、バーナー自体の熱出力と煙生成を短時間測定する必要があります。

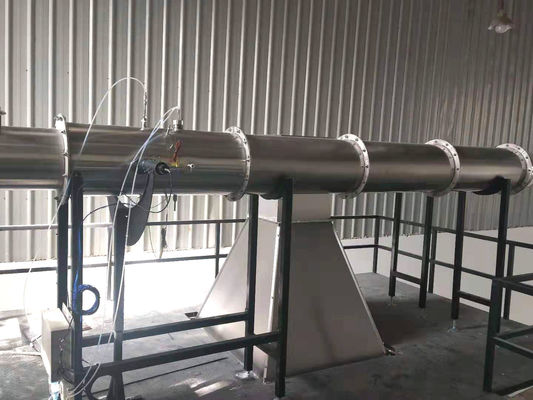

一部のパラメータは自動的に測定でき、他のパラメータは目視検査で取得できます。煙管には、温度、光減衰、O2およびCO2のモル分率、配管内の気流を測定するためのセンサーが装備されています。これらの値は自動的に記録され、体積流量、熱放出率（HRR）、および煙率（SPR）の計算に使用されます。
炎の横方向の伝播と燃焼、および粒子状物質は、視覚的な方法を使用して測定できます。
応用
- 建築材料および製品の防火性能分類試験
- 建設製品のCEマーク防火試験
- 新製品開発中の耐火性評価
- 生産ラインの品質管理および出荷検査
- 装飾材料および断熱製品の研究開発
- 第三者機関および研究機関の応用
よくある質問
Q1: SL-FL13はどの規格に準拠していますか？
A1: EN 13823およびGB/T 20284-2006に準拠しています。試験結果は、A2からDまでのEN 13501-1分類をサポートします。
Q2: どのような材料を試験できますか？
A2: 建築材料、装飾製品、断熱システム、および床材を除く建設製品—耐火性分類が必要なあらゆる材料。
Q3: どのような主要パラメータを測定しますか？
A3: HRR、THR、FIGRA、SPR、TSP、SMOGRA、LFS、および燃焼滴—EN 13501-1またはGB 8624分類に必要なすべてのパラメータ。
Q4: システムの精度と安定性はどの程度ですか？
A4: 非常に高いです。完全に自動化された加熱、点火、データ取得により、ばらつきが最小限に抑えられます。ガス分析計は3秒未満で応答し、ステップキャリブレーション検証により、Q_gas/HRR比が(100 ± 5)%内に維持されます。
Q5: 装置は操作が簡単ですか？
A5: はい。直感的なソフトウェアインターフェースが、自動点火、ガス制御、データロギングを処理します。オンサイトトレーニングは、すべての設置に含まれています。
Q6: アフターサポートはどのようなものを提供していますか？
A6: 1年間の保証に加えて、生涯技術サポートを提供します。設置、校正、試験方法開発、およびCMA/CNAS認定コンサルティングをカバーします。
