| ブランド名: | SKYLINE |
| モデル番号: | SL-IP56X |
| MOQ: | 1 ユニット |
| 支払条件: | トン/ Tは、ウェスタンユニオン、マネーグラム |
| 供給能力: | 10 PC 月 |
|
適用背景:プロダクトおよび材料のby natureの水（雨水、海水、河川水、等）の破壊により予測不可能な経済的な損失を毎年引き起こす。与えられる損害は主に腐食、変色、変形、強さ減少、膨張、べと病、等を、電気プロダクト容易に雨によって引き起こされる短絡による火をもたらすことができる特に含んでいる。従って、特定のプロダクトまたは材料のための保護貝の水質試験を行なうことは必要なプロシージャである。 概要のアプリケーション領域:屋外の照明、家庭電化製品、自動車部品および他の電子電気プロダクト。 |
| 装置機能:この装置の主関数は電気および電子プロダクト、ランプ、電気キャビネット、電装品、自動車、オートバイおよび部品および部品のために使用することである。テストを遂行しなさい。テストの後で条件を満たすと、プロダクトの質はプロダクトが設計、改善、証明および工場点検で使用することができるように証明によって判断することができる。 |
| 技術的な変数 | 構造変数 | ||

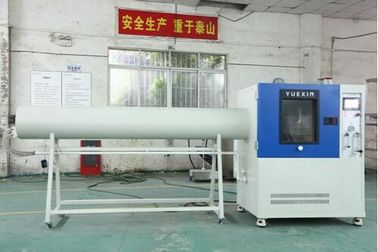

| 装置の外のり寸法 | 4000*深い1180*high 1850mmについて（を含む水路の長さ2450mm） | ||
| 内部箱のサイズ | 長い1000*深さ1000 *最高1000mm | ||
| 水漕容量 | 100Lについて、長さ500×の幅450×の高さ450mm | ||

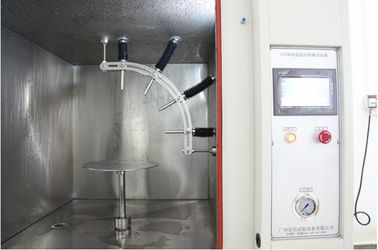

| サンプル回転盤のサイズ | 直径600mm （カスタマイズ可能な） | ||
| IPX5,6Kのスプレーの開き | 直径6.3mm | ||
| IPX6水スプレーの開き | 直径12.5mm | ||
| 出口の数 | 4 | ||
| ノズルの角度 | 0°、30°、60°、90° （縦の方向） | ||
| ノズルの間隔 | 100-200mm （手動で調節することができる） | ||
| 回転盤の持ち上がる方法 | 電話調節 | ||
| 機能変数 | |||
| IPX5水スプレー | 12.5±0.625 （L /min） | ||
| IPX6水スプレー | 100±5 （L /min） | ||
| IPX6K水スプレー | 75L±0.375 （L /min） | ||
| IPX9K水スプレー | 14~16L/min | ||
| IPX9KWaterのスプレーの温度 | 正常な温度（25℃）;80±5℃ （偏差の温度は一致することができる） | ||
| IPX9KWaterのスプレー圧力 | 8000~10000 Kpa | ||
| 回転盤の重量 | 50kg | ||
| 回転盤の回転速度 | 4~10 r/min （調節可能な精密） | ||
| フロー制御方法 | 標準によって置きなさい（流れセンサー） | ||
| IPX56KWaterのスプレーの間隔 | 2.8メーターで計る（回転盤の中心からのノズルの間隔） | ||
| 銃の固定方法 | 機械固定（手動で銃の角度を調節できる） | ||
| 回転盤の最高重量 | 50KG | ||
| 回転盤の持ち上がる範囲 | 300-500mm （手動調節） | ||
| 給水方法 | 循環の給水 | ||
| テスト時間 | 0-9999S （置くことができる） | ||
| 電気変数 | |||
| 制御システム | （接触タイプの） 7インチのタッチ画面+ PLC | ||
| 装置力 | 380V | ||
| テスト サンプル力 | 220V | ||
| 装置力 | 15.0KW | ||
| 機密保持機能 | 漏出保護、水不足の保護、短絡の保護 | ||
| 場所の使用 |
床および壁の滑らかな地面、妨げる物がない排水、防水処置、一定の床ドレンまたは下水管 地上の可搬重量200kg/m2よりより少し 場所の換気 装置のまわりの強い振動無し 装置のまわりの強い電磁場無し 装置のまわりの可燃性、爆発性の、腐食性物質および塵無し 装置のまわりの適切な使用および維持スペース: 上装置の後部、左右:800mm 装置の前側:1200mm |
| 場所のサイズの計画の地図 |
装置の外法:長さ3500*深い980*high 1750のmm 部屋のサイズの条件:長さ5400*Deep 3450*Height 2100mm :≥ 900mm;B:≥ 1500mm; C:≥1000mm;D:≥800mm; |
| 環境条件 |
温度:5°C~35°C 相対湿度:≤85% 圧力:86kPa~106kPa |
| 電源の状態 | |
| 電圧、頻度 | AC380V±10%;50Hz±10%;三相四線式+保護地面 |
| 設置済み力 | 15.0kW |
| 保安用接地の地上の抵抗 | 保護地球の抵抗を基づかせていることは4Ωよりより少しである |
| 電源スイッチ |
1. ユーザーは設置場所で装置のための対応する容量の漏出保護空気スイッチを形成するように要求されスイッチはこの装置のために独自に使用されなければならない。 2.Prohibitナイフ・スイッチまたはパワー アウトレットの使用 3. 装置からの漏出保護空気スイッチは位置2メートルの超過しない |
| 水状態 |
1. ユーザーは設置場所で装置のための水源を形成するように要求される水圧は0.2Mpaより低くないし、4つのコックは取付けられている。 2.Theコックは装置から2メートル以下ではない |
