EN1363耐久の燃焼性の試験装置/建物の構成の火テスト垂直炉

耐久の燃焼性の試験装置/建物の構成の火テスト垂直炉



使用

EN 1363は高温の下で部品を終える建築材料の主に目指された耐火性の条件です。



製品紹介

火テスト炉の設計はEN1363-1の1363-2炭化水素の関連した条件に建築材料の部品のための火の性能試験の曲がり、ISO標準、そしてSintef （ノルウェー）、LGAI （スペイン）、PSB （シンガポール）、オーティス（フランス）、Vetrotech （スイス連邦共和国）、Chilternインターナショナル（イギリス）、AGCFlatglass （ベルギー） Bodycote Warringtonの火（イギリス）、極東の火災探知の中心（中国）およびトマス鐘ライト（ドバイ）に類似しています従います。装置は多くの年に特に燃焼室のさまざまなサンプル コンフィギュレーションそして必要な部品をテストする信頼でき、正確な方法を作成するように設計され、改良されます。さまざまなタイプの制限するテスト標本は燃焼室に置くことができます。フレーム。装置制御文字、指定時、温度そして特定のパフォーマンスの規準の圧力に熱することへのサンプルの応答。

ストーブは私達の工場で作り出され、取付けられ、そしてテストされ、あなたの前もって調整された機能に従って、重いローディングのために適したパッケージに分解され、トレーラーに運ばれます。

炉壁は現在の規制に従ってハンマーの青い耐熱性ペンキと、形成します配管システムを吹きかかります。

1250 °C.までの炉によってテストされる温度。



技術的な変数



炉ライニング:

一般に、1400クラスの絶縁された煉瓦はセメントの関係のために適した燃焼器の基盤のすべての危険な区域そして区域で密な42%を使用してある特定の区域の珪藻土の絶縁材そして超絶縁された、低温材料と、できるだけ並びます。アルミナの煉瓦は6時間の高温テストの間に、裏地十分な絶縁材を提供します。



、取り替え可能、密、鋳造物材料高力、プレハブの耐火れんがは燃焼室の前部に鉄骨構造のまわりに、しっかり止められます。港を見るプレハブの耐火物は修理のための外面から必要であれば取除くことができる鋼鉄構造貝に軽量の処理し難い材料を注ぐことによって組み立てられます。処理し難い材料の観覧の港の代りにビデオ・カメラの開きが顧客の要求に適するのに使用することができます。



3つの煙道の下水管の横断面は円、エアロックを含んでいるそれぞれです。3つのエアロックは円の高級なステンレス鋼の構造であり、シャフトは水と冷却されます。ここに並ぶ煙道は生物分解性のセラミック ファイバ材料です。



鉄骨フレーム:

貝は構造穏やかな鋼鉄および薄板金から成り、固体、非変形させた構造であるように設計されています。補強された版はバーナー、サイト グラス、熱電対、圧力および放射能観測地点に穴を提供します。鉄骨フレームの設計は使用機能が考慮されたことを保障することです。装置の耐久の性質はテスト環境の長寿を保障します。



炉は場所で組み立てることができる3部で供給されます。



1) サポート鋼鉄仕事および鋳鉄の仕事

縦表面は燃焼室の構造の固体鋳鉄のプロフィールにボルトで固定され、取り外し可能であるように設計されています。休憩は4つのくさび/ローラー ブラケット アセンブリによってしっかり止められている縦の制限するフレームを密封するのに使用されるはめ込まれた陶磁器の添加物を受け取り、維持するための鋳造で形作られます。



2) モーターを備えられた圧力管理されたダンパー

ガスは3つの開始によって炉の背部で縦の管に入り、次に入会地の煙道に行きます。3つのエアロックはモーター主導で、燃焼室の圧力を制御します。エアー ロックは水冷却され、顧客を給水および排水を提供するように要求します。



3）燃焼装置

次の通り燃焼装置を提供して下さい:

サンプルの点火のための12のガス・バーナーのノズルは浮上します

12の適用範囲が広い空気管

12の適用範囲が広いガスの管

12の手動空気蝶弁

電磁石12二重結合された第1順序およびスロットル バルブ

12のガスのプラグ

12の負荷低圧のゼロ ガスの知事

3つの電気空気/ガスの比例した開いた主要な制御弁

12組の火花点火および紫外線部品が付いている自動ガス・バーナーの安全制御装置

12の点火プラグ

12 U.V.のタイプ火炎検出器

1つの空気圧の相違スイッチ

1つの否定的な圧力スイッチ

1つの重圧スイッチ

2つのガスの圧力スイッチ

ストーブへの1つの空気およびガス・パイプラインのグループ

1つの手動ガスの切断の本管弁



6つの側面の各側面の6つのバーナーの縦の表面は3つの地帯（各地帯の4）によって制御されます

燃焼装置/点火の装置および配管のレイアウトはヨーロッパ規格に従うガスの規則に従って私達の登録されていたガス エンジニアによって置かれます。別のバーナーのフレームアウト システム、紫外線装置、火花点火装置、差動圧力スイッチ連結装置、空輸補給の圧力スイッチ/電磁弁、高低のガスの圧力スイッチ、否定的な圧力スイッチ、圧力スイッチ、差動圧力空気圧スイッチ上の炉は、スイッチ、エアー ロックの限界スイッチおよびパージ システムを始めます



4）最も最近の規則に従う熱電対、位置および設計

炉の背部壁の9つの熱電対の位置は指定されます。補助付属品の包装で、私達は私達が提供する熱電対を支えるために適したニッケル・鉄合金の管を供給します。



5）最も最近の規則に従う圧力ポイント、位置および設計

2つのニッケル・鉄合金の管は燃焼室の壁の各側面に置かれ、管の端は「T」の形にあります。圧力ポイントは分野の配線インバーターにすべて接続されます。



6）酸素の検光子

指定見本抽出ポイントはニッケル・鉄合金の試験管および付属品を含んでいます。



7）観覧の港

4つは炉の背部壁にあり、供給管への耐熱性ガラス、空冷、関係およびステンレス鋼の防熱装置から成っています。このビューポートへの代わりはカメラの開きです。



8）電気仕事

すべての電磁弁、安全制御箱、点火プラグ、火炎検出器、真空および重圧スイッチ、電気弁および安全保護インターロックの限界スイッチは分野の配線ターミナル ジャンクション・ボックスに私達の設置エンジニアによって接続されます。



9）技術的詳細

m 3つXのために3つのmの高炉は、ガスへの需要1時間あたりの約260立方メートルの天燃ガスです、液化石油ガスは1時間あたりの130立方メートルであり、最低圧力は21のmbarです。

条件、標準15mmのこの3つの圧力制御弁のそれぞれの近くの赤い銅の世帯の冷水の供給に、炉重量を量ります約12トンの水をまいて下さい。

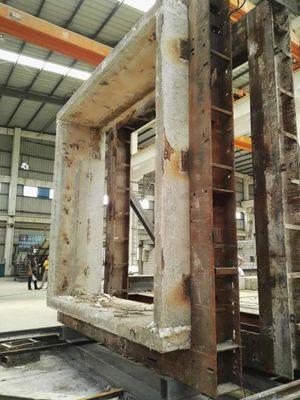

縦テストのための非ローディングの制限するフレーム

内のり寸法3m x 3mの重量-およそ5トン（サンプルなしで）



1. 概観

完全なフレームは建物の中の橋クレーンによって移動のために適しています。4つのローラー棒はフレームのくさびブラケットにそれらをしっかりしたようにするために接続され、燃焼室に密封されます。



外フレームは適用範囲が広い鋼板から成っているおよびプレハブの高密度処理し難いおよび固定を用いる直接熱によって保護される強いフレームです。彼らは取り外し可能であるように設計されテストしている間機械損傷は起こります。それを単独で取り替えて下さい。煉瓦に標本を修理することを促進するべきそれのきちんと置かれた穴があります。制限するフレームの内部サイズは3メートルX 3メートルです。



全体の装置はフレームが実験室にどこでも取付けることができるようにサポート足を備えています。



炉の制御システムの私達の概観はこれら二つの炉間の代わりのこの指定で輪郭を描かれるフル・スケールの火評価される構造テスト炉に適当です。

私達は自動制御およびデータ ロギング、完全な手動制御、VDUの表示およびすべてのセンサーの入力チャネルをそれぞれ測定し、末端のテスト データの分析を提供する機能の測定システム含んでいます。



データ記録システムに4つの記録の位置で240の記録チャネルの合計があり、DCのコンバーターのすべての主要なタイプに測定することができますからK、NおよびタイプR熱電対、ひずみゲージ、圧力センサー、変位センサー、ガス分析器、荷重計および圧力センサーの出力。最も高い入力範囲は少なくとも5 VDCを収容し、ESDおよび過電圧に対して保護を提供します。3000ボルトDCの分離の電圧は測定の入力と制御計算機の間で提供されます。測定システムは機能性を単に拡大できます。



すべての測定チャネルからの出力は1秒に捕獲することができます。



実時間データは監視部屋で表示され、炉の隣に第2表示があるこれはこの段階に含まれていません。

2.ハードウエア記述

システムの中心はIP65床立つ保護までレベルです。これは炉を制御するのに必要とされるすべてのリレーおよび論理を含んでいます。すべての外部接続は相応じて評価されたケーブル腺かケーブル ダクトによってあります。内部スイッチは取付けられている4つの棒のリレー自身の表示器とのそれぞれおよび閉鎖との業界標準DINの柵で、取付けられています。マイクロプロセッサ インターフェイス組み立てはアナログ・システムを使用し、I/Oデバイスを転換することによって達成されます。RS485標準インターフェースを通した外的なコミュニケーション。すべての内部スイッチおよび外部制御ラインは業界標準24V実施に従います。溶ける可能性がある限り、ミニチュア遮断器および漏出防御装置を通したシステムに取付けられています。



3。 計算機制御

炉温度および圧力の完全なコンピュータ自動制御に必要な条件はRS485によって制御システムに接続されます。



最低256 MBのグラフィック・システムを提供できる制御計算機は供給された2.66 GHzプロセッサ、記憶および300 GBの固定ディスクの2 GBです。オペレーティング システムはWindows XPまたは他に特に規定がなければヴィスタです。



光学的に絶縁されたRS485関係はコンピュータと制御キャビネット間に実用的な限界がないことを意味します。このコンピュータが炉温度および圧力を含む炉情報、逸らされた出力のようなサンプル熱電対そして他のセンサーを含むバーナーの状態および弁の位置を、表示するのに使用されています。



4.データ ロギング二重記録システムを利用します

データは上のコンピュータに記録され、テストの間にテスト サンプルの性能の実時間分析データを示しました。装置は標準的なコンピュータ ネットワークのスクリーン表示を放送このネットワークに接続されるどのコンピュータでもテスト情報にログインできます。設備が実験室の観測者にテスト データを提供するのに使用することができます。すべてのレコード情報は別のコンピュータに自動的に救われます。



5.手動制御

炉は手動で作動させることができます。完全な点火装置は制御計算機の操作の扶養家族まったくありません。オーブンをつけるために明確な起動ボタンを押して下さい。一連のライトは明確な順序が正しく進歩したことを示します。すべての利用できるバーナーが個々のバーナーのコントロール パネルからの事前調整の時間の間発火すれば。炉がこの期間の内に発火しなければ、システムは再度取り除かれなければなりません。各地帯およびエア ブレーキ モーターのガスの空気の位置はそれぞれまたはマスター制御セットによって調節することができます。テストの間に、炉の安全は連結装置の鎖、自身の表示燈とのそれぞれによって監察されます。これらの連結は炉が閉まります連結が手動リセットの発砲順序まで捕獲され、握られるように、掛け金を降ろされます。同時に健全な警報装置によって装備されていて。



6.測定インターフェイス

私達の推薦されたデータ記録および制御システムは合計240のチャネルを構成する60チャネル モジュールのグループから成っています。各60チャネル モジュールは専有物でジャンクション・ボックスのパネルに達するために容易に大きさで分類される産業的に設計されていたエンクロージャ収納されます。装置は固定排置に足車が付いているモバイル機器がサポート フレームによって提供したと同時にまたは取付けることができます。モジュールは壁に取り付けられたソケットを通した測定ネットワークに炉のまわりで合うように単に挿入されます。

この測定ネットワークは装置が実験室で他の実験に使用するように拡大することができます。

耐火性の測定インターフェイスは表示および貯蔵のための計算機システムに通じることができるデジタル用紙にすべてのタイプの燃焼テスト センサーのDCの出力電圧を、熱電対および圧力センサーのような、変えるように設計されています。DCの出力電圧を提供するどのセンサーでもあらゆるチャネルに接続することができます。

現在の出力装置はまた外的な抵抗器の増加と使用することができます。冷たい接続点の補償は標準的な、延長温度較差を含むすべての熱電対のタイプに提供されます。

これらの装置で使用されるAC-DCのコンバーターの設計は低頻度の測定のための他の設計上の多くの利点がある高解像のコンバーター、適切にサンプリング周波数を選ぶことによって電気騒音をプログラムする特に機能です。各チャネルは接続されたセンサーのタイプの転換の特徴を最大限に活用するためにそれぞれプログラムすることができます。

チャネル回路はまたある特定のタイプの耐火性テスト要素によって発生する高い静電気を扱うための特に設計されていた入力フィルターを含んでいます。測定スキャン間の自動背景の口径測定の操業。

装置は光学的に隔離されたRS485分岐ネットワークを通して計算機システムに接続され、256までの装置は複数のキロメートルの間隔上のツイスト ペア ケーブルの一本鎖によって接続することができます。この測定ネットワークに接続することができる他のタイプのモジュールはまた利用できます。これらの装置は各位置で少数の入力チャネルを持っていることのような他の特徴を備えていましたりまたはリレー、スイッチおよびモーターによってインターフェイスします。



7.技術仕様

チャネル	合計240の両極相違
コネクター	4つのmmの円形のソケット（チャネルごとの2）。条件を満たす他のタイプは利用できます
入力範囲	DC電圧、5 mV、50 mV、500 mV、5000 mV （プログラム可能なソフトウェア）
基本的な決断	21ビット
基本的な正確さ	0.005% FS
測定の速度	1人の氏から3秒（プログラム可能なソフトウェア）
冷たい接続点の補償	絶対補償+0.1°C
コンピュータ インターフェイス	RS485分岐75オームのツイスト ペア
電源	200-240 VACか100-130VACまたは24VAC 40 -70Hz
パワー消費量	7VA
