熱放出率測定装置 ISO5660 コーンカロリメーター

材料の燃焼特性試験に正確で信頼性の高いデータサポートを提供します。

製品概要

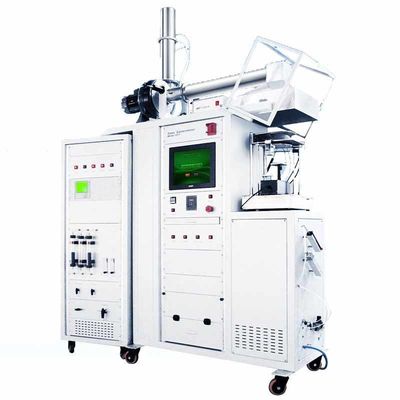

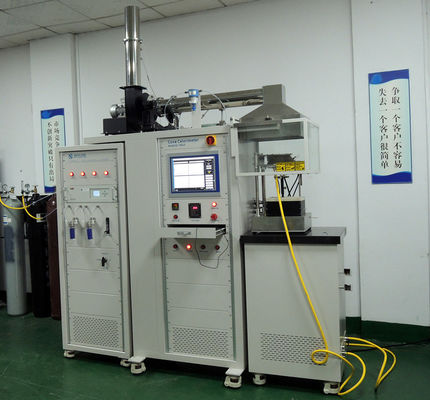

SL-FL01 コーンカロリメーターは、酸素消費原理に基づいた精密試験装置で、材料の燃焼性能を正確に測定するように設計されています。この原理の中核は、燃焼中に消費される酸素単位あたりの放出熱量が本質的に一定である（13.1 MJ/kg ± 5% で測定）ということです。1982 年に NIST の V. Babrauskas らによって開発され、30 年以上にわたって継続的に改良されてきたこの装置は、材料の燃焼挙動を研究するための最も重要な試験装置の 1 つとなっています。

SL-FL01 は、ASTM E1354 および ISO 5660 などの国際的な権威ある試験規格に厳密に準拠しており、建築材料、ポリマー、電子製品などの研究開発に広く適用可能で、厳格な品質認証の取得と製品の市場投入の加速を支援します。

規格

ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550

BS:BS 476-15

ISO:ISO 5660

EN:EN 45545-2: 2013

GB:GB/T 16172:2007

設置要件

電気: 230 ボルト 定格 50 アンペア

周囲温度: 動作時 10℃～35℃

寸法: 装置: 1800mm (幅) x 900mm (高さ) x 2600mm (奥行き)

ガス供給: メタン、窒素、圧縮空気

製品の特徴

1. 移動可能な分析キャビネットを備えたコーンカロリメーター。ISO 9705、EN 13823 などの大規模熱放出率試験システムに接続でき、ISO 5660、ASTM E1354、BS 476 Part 15 などの試験規格に準拠しています。

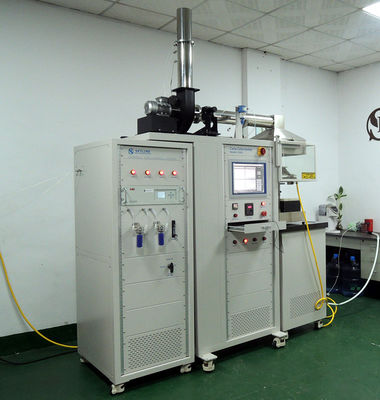

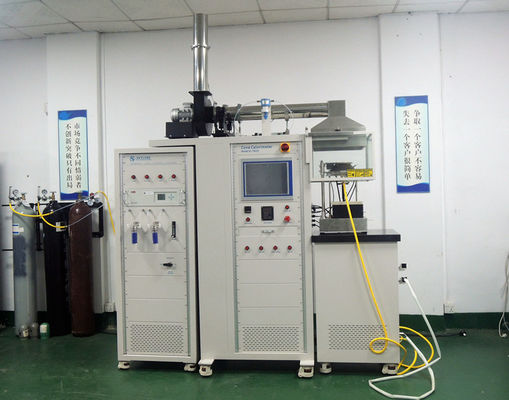

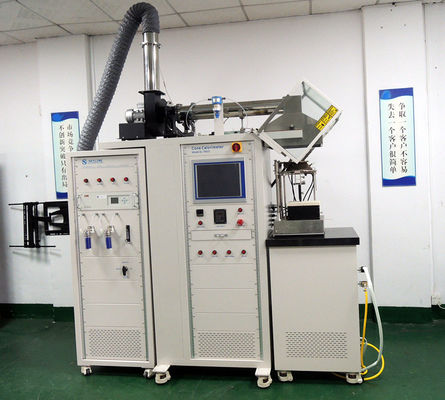

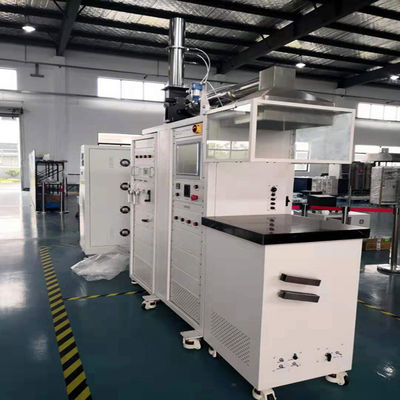

2. 試験本体と 19 インチ分析キャビネットを統合し、組み込み PC 15 インチタッチスクリーンコンピューターを備え、全体制御と自動試験を行います。

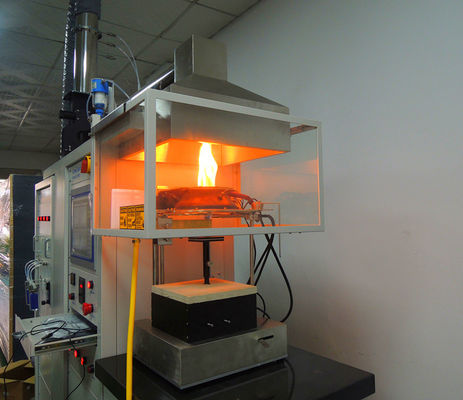

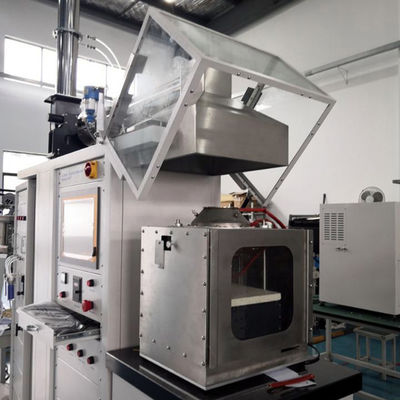

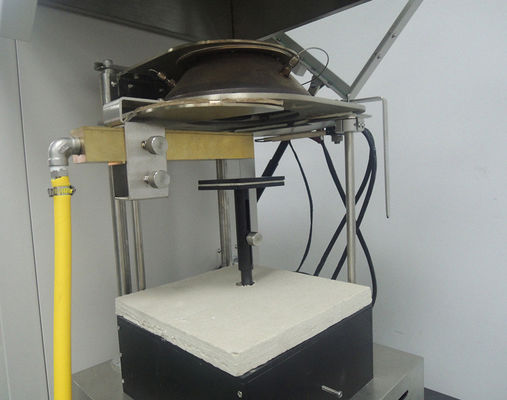

3. 円錐ヒーター定格電力 5000W、熱出力 0～100kW/m2、PID 温度コントローラーを使用し、放射コーンは水平または垂直にすることができます。

4. サンプル表面の中心部 50 x 50mm の範囲に露光され、中心部の放射偏差は 2% 以下です。

5. サンプル重量測定範囲 0～3000g; 精度: 0.1g。

6. オートスプリットシャッターが自動的に開き、サンプルに放射を伝達します。

7. ABB EL3020 パラマグネティック酸素分析計。パラマグネティック変化法を使用して、ガス中の酸素濃度を測定します。濃度範囲 0～25%。

8. レーザーシステムを使用した煙密度分析。システムは 0.5mW He Ne レーザー、主検出器、補助検出器で構成されています。

排気システムは、ファン、煙収集フード、排気管、オリフィスプレート流量計などで構成されています。排気ファンの流量は 0～50g/s、精度は 0.1g/s です。

9. リングサンプラーは、煙収集フードから 685 mm の位置に 12 個の穴で取り付けられています。

10. 排気流量は、ファンの 350 mm 上にある鋭利なオリフィスプレートの両側の圧力差を測定することによって決定されるべきです。鋭利な

オリフィスプレートの内径は 57mm + 1mm です。

11. ABB SCCS ガスサンプリングシステムは、サンプリングポンプ、フィルター、コールドトラップ、廃水排出、ウォーターフィルター、CO2 フィルターで構成されています。

ヒートフラックスメーター（ISO 5660 用）使用時に水道設備や配管が不要なポータブル水冷システム。

12. 全試験システムの応答を校正するために、正方形開口の真鍮製校正バーナーを使用し、C係数の値を測定します。

13. データ取得システムは、酸素分析計、オリフィスメーター、熱電対などの計器の出力を記録できます。

コア競争優位性

データの信頼性 – 世界クラスの比較可能性

コスト効率 – オールインワン、予算に優しい

試験精度 – 高い再現性、低いばらつき

運用上の安全性 – 研究開発および品質管理に安全

応用

建築材料の燃焼性能試験および認証

ポリマー材料の研究開発における燃焼特性分析

電子製品材料の安全性能評価

品質管理および工場出荷前検査

よくある質問

Q1: SL-FL01 はどの規格に準拠しており、ISO 5660 への準拠はどのように保証されますか？

A1: ASTM E1354、ISO 5660:2015、およびその他の 10 以上の規格に準拠しています。厳格な設計、製造、校正手順、および認定参照物質を使用した定期的なチェックにより、準拠が保証されます。

Q2: 私の材料の種類と形状に対応できますか？

A2: はい – 建築材料、ポリマー、電子機器などに、さまざまな形状（ボード、フォーム、フィルム）で対応できます。お客様のサンプルに合わせた詳細な仕様については、お問い合わせください。

Q3: 自動化とソフトウェアについてはどうですか？

A3: システムには、リアルタイム監視、自動データロギング、インスタントレポート生成のためのスマートソフトウェアが含まれており、手作業を大幅に削減できます。

Q4: コスト効率はどのくらいですか？

A4: 1 台で熱放出、煙、着火時間、ガス種（CO、CO2、O2）、質量損失を測定できます – 複数の機器は不要です。ラボスペースを節約し、購入コストを削減し、信頼性の高いデータは認証の迅速な取得に役立ちます。

Q5: コーンカロリメーターと酸素指数試験器の違いは何ですか？

A5: コーンカロリメーターは、酸素消費に基づいて包括的な火災挙動データ（特に熱放出率）を提供しますが、酸素指数試験器は燃焼を維持するために必要な最小 O2 濃度のみを測定します。これらは異なる目的を果たします – コーンはより完全な画像を提供します。

Q6: 複雑な試験シナリオに対応できますか？

A6: はい – 広範なアプリケーションライブラリがあり、お客様固有の要件に合わせて試験セットアップ、サンプル準備、分析方法をカスタマイズできます。必要なものをお知らせください。

アフターサービスおよびテクニカルサポート

1 年間のアフターサービス、生涯テクニカルサポート

機器の設置と校正

校正サービス

試験方法開発のサポート

技術トレーニング

お問い合わせ

完全な技術仕様、見積もり、またはデモンストレーションのスケジュールについては、営業チームまたは認定ディーラーにお問い合わせください。専門的かつ迅速な技術サポートとサービスを提供します。

規格

ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

設置要件

電気: 230 ボルト 定格 50 アンペア
周囲温度: 動作時 10℃～35℃
寸法: 装置: 1800mm (幅) x 900mm (高さ) x 2600mm (奥行き)
ガス供給: メタン、窒素、圧縮空気

Cone Calorimeter.pdf

コーンカロリメーターはどのように機能しますか？

コーンカロリメーターは、燃焼中のサンプルの熱放出量が、燃焼中に消費される酸素量に直接関係するという原理に基づいた火災試験ツールです。材料が生成する熱量は、火災の成長率などの火災の深刻度と直接一致します。
