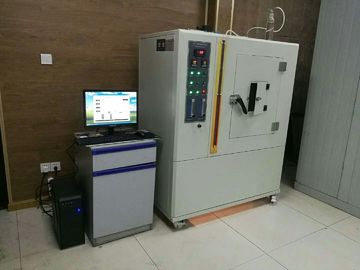

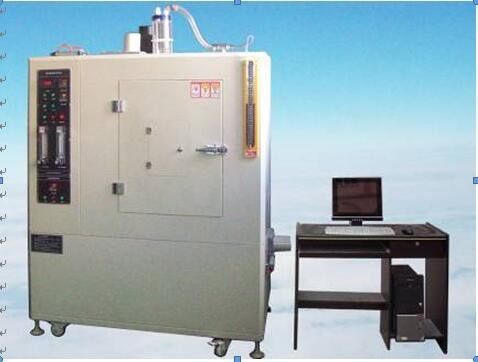

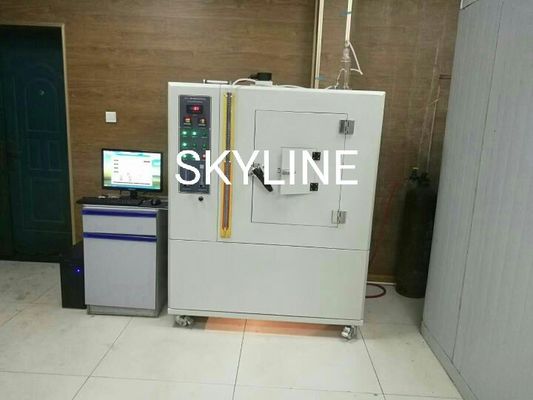

ISOの5659-2:2006 3500W NBSのプラスチック/ゴム製煙濃度の試験機

3500W NBSのプラスチック ゴム製煙濃度の試験機ISOの5659-2:2006

製品の説明

（ノート:他の明記していないですか矛盾したGB/8323.2-2008標準は勝つ）

プラスチック非常に熱い煙濃度のテスターはプラスチックの燃焼で作り出される煙の特定の軽い密度を測定するために適している最高の軽い密度は試験結果である国民標準的なGB8323.2-2008で規定される技術的な条件に基づいている測定の煙濃度のための新しい試験装置であり。指定条件の下でプラスチックの煙の性能を査定することを使用する。GB8323.2-2008プラスチック煙の生成部分IIに合致する:煙濃度テスト方法およびISO5659.2-2006 「プラスチック煙の生成部分IIの決定のためのSingle-chamber方法:軽い密度の決定のためのSingle-chamber方法」。全器械は閉鎖したテスト部屋、測光器測定システム、放射の円錐形、燃焼システム、点火装置、テスト箱、ステント、温度の計器および煙濃度テスト ソフトウェアから成っている;回路は高い技術的な内容および安定した性能の単一チップマイクロコンピューターによって、発達する。この器械はすべてのプラスチックのために適している、また他の材料の評価（ゴム、織物カバー、ペンキ、木および他の材料のような）、プラスチック工業、広く利用された固体材料の企業、生産工場および研究所に適当。

主要な技術的な表示器および労働条件

装置の主要な技術仕様そして労働条件はGB8323.2-2008と一直線に国民標準的なGB/8323.2-2008で、「規定される技術的な状態に十分にプラスチック煙の生成部分II基づいている:煙濃度テスト方法」およびISO5659.2-2006プラスチック煙の生成部分IIを測定するための単一の部屋方法:軽い密度の、そして基礎として装置の性能評価のための言葉で、技術的な表示器および技術的要求事項規定される上記の標準に従う決定のためのSingle-chamber方法、受諾の状態および合格基準。

1.サイズの中の煙室:長く914mm±3mm、広く610mm±3mmの最高914mm±3mm。

2.器械のサイズ:長く1110mm±10mm、広く750mm±10mmの最高2040mm±10mm。

3. 力:220v、4kw。（装置の総力は示されるべきである）

4. （煙濃度） 0-924 6つのギヤ自動転位

5.測定範囲:0.0001-100%;

6.測定の正確さ:±3%;

7.定常電圧:200-240v 50Hz;

8.周囲温度:部屋の温度40の℃

9.相対的な温度:≤85%;

10.労働環境:器械操作は、直接強いライトおよび強制風の流れ現象を避けないべきである。

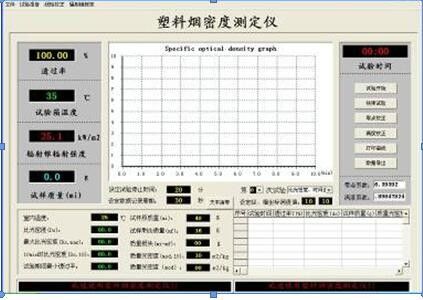

11.測定ソフトウェア:Windows XPその作動インターフェイスは、主要なデータ テストされた煙の軽いプロット、特定の軽い密度、質ライト密度、質の損失、質の損失率、平均煙濃度である場合もある。また口径測定、等編集のテスト、変数調節操作インターフェイスを持っている。

12. LabVIEW様式。伝送および時間のカーブを示す。

13。 サンプルの大きさ:75x75mm。

14。 光源の電圧:6.5V作動の電圧:4v±0.2v.

15. 軽い温度:2200k±100k.

16。 51mmの直径光速、軽い変更に従う自動的にコンピュータ記録軽い密度。

17。 フィルター:フィルター2.0の光学濃度を拡大しなさい;フィルターの光学濃度は3.0であり、フィルターの光学濃度は0.5、1である3.である。

18。 より低い開きに50℃-55℃に環状のヒーターが、もたらす軽い窓に温度を、この表面に煙の集中を最も低くするかもしれないある。

19。 熱する円錐形:力2600Wの温度調整の範囲:0-1000 ℃、自動冷たい端の補償が装備されている熱電対の温度。

20。 熱流の放射計:water-cooled配管が装備されている熱流のメートル信号コンピュータ獲得の計算。

21。 補助ヒーター:力500Wは、テスト部屋に40℃±10℃または55℃±10℃の内部一定温度をすることができる。

自動コレクションの記録のバランス、2000gの、調節可能なサポート棒の高さの重量を量る精密0.1gの重量を量る重量を量ることによる22.Testサンプル重量の変更バランスの重量を量る。

23。 ガス:3.5kpa±kpaの95%以上純度、のための最低圧力。

24。 コンピュータ自動制御、獲得、記録および結果の解決。

25。 重量:500Kgについて。

26. 器械のサイズ:1.22mx0.68mx2m

27。 構成標準:ISOの5659-2:2006、GBt8323.2-2008に合致する

他の変数および導入

1。 正面玄関に窓があり、不透明なマットの活動の点検を妨げることができる

2。 正方形の箱の底は持っている防ぐ重圧を発破アルミ ホイルの部分、上の分割払込金持っている箱内部圧力調節装置を取付ける

3. 光源:6.5V電球、光学波長400~750nm

4。 受信機:光電子増倍管のため、完全にライト無しのための伝送0%、閉塞のない伝送100%ライト。

5. 放射円錐形は3500Wの評価される力の発熱体で構成される

6. 放射状の円錐形炉の表面は50mmである。

7. 放射線強度:10kw/㎡~50kw/㎡間で調節可能。10kw/㎡~50kw/㎡放射の照明はサンプル表面の中心で提供される。

8.燃焼システム:調整装置弁によって、フィルター、調整弁の流量計、バーナーの構成。

9.バーナー:点火装置およびノズルの構成によって、サンプル表面10mmの水平姿勢の上のノズル、および標本のセンター・ポジションに置かれて。

主要な構成

テスト箱
