BS 6387 & IEC60331-11 電線&ケーブルの火力耐性機械ショックテスト

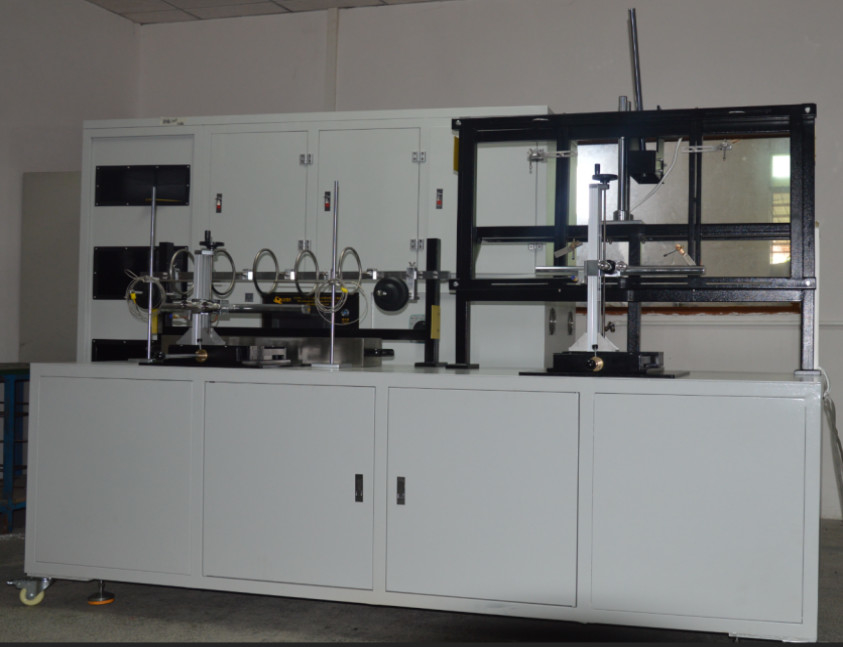

SL-7606 耐火・耐衝撃電線・ケーブル試験機

用途

本試験装置は、火災のみ、または火災と衝撃が組み合わさった状態で回路の完全性を維持する必要があるケーブルの試験に使用されます。試験条件は、少なくとも750℃の温度に対応する制御された熱出力を持つ炎、または少なくとも830℃の温度での火災と衝撃に基づいています。
試験規格

BS 6387, IEC 60331 (顧客要求事項)

IEC: IEC 60331-11&12:2002, IEC 60331-21~23:1999
IEC 60331 火災条件下での電線試験 回路の完全性
IEC 60331 Part 11 火災のみ、炎の温度は少なくとも750℃
IEC 60331 Part 21 定格電圧0.6/1kV以下のケーブル
IEC 60331 Part 12 火災と衝撃、炎の温度は少なくとも830℃
IEC 60331 Part 31 火災と衝撃 定格電圧0.6/1kV以下のケーブル
寸法: 1750 mm (幅) x 680 mm (奥行) x 1400 mm (高さ); 重量: 160kg

装置構成

1) 単独耐火性

2) 耐水耐火性
3) 耐衝撃耐火性
BS 6387 2013

噴霧水装置

耐水耐火性プロトコル W

装置

機械的特徴



耐衝撃耐火性プロトコル Z

装置

機械的特徴

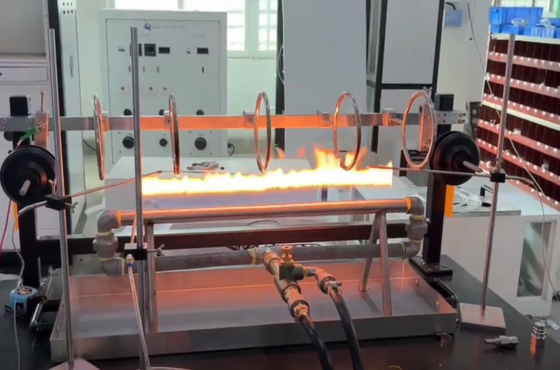

1. サンプル支持装置は、ケーブルまたはケーブルサンプルの被覆または保護端が水平に支持されるようにするものとします。サンプルの片端は固定クランプでクランプして移動を防ぎ、もう一方の端はサンプル、ケーブルまたはケーブルの中間部分を300mm離れた2つの金属リングで支持します。金属リングおよび支持装置のその他の金属部品は、適切に接地されているものとします。金属リングの内径は約150mmで、直径10±2mmの丸棒を使用します。

2. 点火源は、ノズル長500mm、ノズル公称幅15mmのアメリカ製AGFプロパンリボンバーナーです。ノズルには、公称直径1.32mmの千鳥配置された3列があり、中心間距離は3.2mmです。ノズルの両側には、炎の燃焼を維持するためのガイド穴として機能する小さな穴があり、寸法公差は±5%です。

3. 輸入されたマスフローコントローラーがガスと空気の流れを調整し、読み取り精度は1.5%以上です。
4. 輸入された減圧弁は、0.1Mpa±3paの出口圧力とすることができます。
5. 輸入された圧力計は、0-200kpaの圧力範囲を提供できます。

6. バーナー温度校正用の直径1.5mmの輸入オメガ熱電対を使用します。
7. 燃焼試験時間を設定でき、ガスを自動的に遮断します。
8. 標準試験ソフトウェアで、バーナー校正温度、プロパン流量、空気流量を表示できます。
9. 試験は、定格電圧0.6/1.0 KV以下のケーブルに適用されます。
10. 試験中、導通検査に使用される電流は、ケーブルのすべての導体を流れるものとします。この電流は、三相スターデルタトランスから供給されます。トランスは、漏れ電流が許容される場合に、必要な試験電圧を維持するのに十分な容量を持っています。サンプルの反対側では、各導体または各導体セットがポインティングデバイス（LEDインジケーター）に接続され、電流を形成し、コンピューターソフトウェアでデータを取得できるようにします。
11. 電圧設定はコンピューターで入力でき、電圧値を自動設定します。電圧はパネルボタンで微調整することもできます。
12. 試験回路の電流保護はヒューズを採用し、GB 13539.5で指定されたD IIタイプに準拠しています。ヒューズ標準2A。交換が容易です。また、各試験回路を保護するために輸入されたミニチュアサーキットブレーカーを使用します。
13. 試験ケーブルの電流と電圧データはすべて二次計器を通過し、デジタル表示され、試験電流精度は0.001A、実際の電流は0.25Aが最適な試験電流です。
14. すべての電流と電圧のリアルタイム測定データはコンピューターによって収集され、電流と電圧の曲線が生成され、火災条件下での各ケーブルの電流と電圧曲線が表示され、耐火性能が決定されます。火災時間に対するケーブルの関数としてのさらなる分析を行うことができます。最終データはコンピューターデータベースに保存され、簡単なアクセス用に標準レポートが生成されます。
15. 試験前の炎温度の校正では、輸入された装甲熱電対を校正し、校正温度をコンピューターで少なくとも10分間収集し、コンピューターで火災モードを選択します。火災供給モードに応じて、コンピューターは収集された温度に基づいて定常状態サンプリングと差分計算を実行し、検証レポートを生成します。レポートを保存し、データベースに保存して、検証の信頼性と権威を確保します。
16. 試験中、ガスと補助空気はすべてマスフローコントローラーであり、ベンチュリで混合され、コンピューターがフローバルブを自動制御し、データはデータベースにリアルタイムで記録されます。コンピューターはガスと補助空気の比率を自動制御して、燃焼を完全にし、安定した炎を生成し、炎の温度を安定させます。
17. 回路が正常に通電されている場合、各回路は輸入されたインジケーターライトを採用します。炎条件下で回線が不完全な場合、対応する回路インジケーターは消灯します。コンピューターは自動的に現在の状態を判断し、音と光のアラームを制御します。
用途: 電線・ケーブル火災試験機は、配線またはグリッド用のケーブルの耐火性を試験するために使用され、750℃および950℃以上の炎で燃焼させて、回路を維持するケーブルの完全性を試験します。

主なパラメータ
1. 熱源: リボン型プロパンガスバーナー
2. クロス穴3列で構成、バーナーの平均前面幅: 15mm、穴径: 1.32mm、中心間距離: 3.2mm。

3. バーナープレートの両面に炎を保持するためのパイロット穴に研磨された穴列。

4. 2つの熱電対がバーナー中心線から左右に45mm離れて水平に取り付けられ、温度をチェックします。

5. ガスと空気の流れを調整するマスフローコントローラー、精度は1.5%以上。
6. ソフトウェアでバーナー校正温度、プロパンと空気の流量などを表示できます。
7. 回路の完全性が維持できない場合に、必要な試験電圧を維持するのに十分な容量を持つ三相スターデルタトランスから電流が供給されます。
8. 電流を形成するための導体接続インジケーター（LEDインジケーター）。
9. 電圧値はソフトウェアで自動設定され、パネルコントローラーで調整されます。
10. 電流と電圧データのデジタル表示、電流精度は0.001A。

11. 2Aのヒューズを使用した電流保護。
12. すべての電流と電圧のリアルタイム測定データはコンピューターによって収集され、電流と電圧の曲線が生成されます。

13. 回路の完全性が維持できない場合、対応するインジケーターランプが消灯し、コンピューターは自動的に状態を判断して時間を記録し、音と光のアラームを発します。

試験ステーション
1ステーション、一度に1サンプル
試験サイズ
長さ > 1200 mm
サンプルブラケット
機械には3つのブラケットリングがあります。試験では、サンプルをブラケットリングに置き、両側の固定具で固定します。金属リングの内径は約150mmです。
ステンレス鋼試験キャリア、耐荷重
30kg
燃焼ガス
純度98%のプロパン（顧客供給）
燃焼支持ガス
圧縮空気。（空気圧は10 MPa以上に達する必要があります）
タイマー
0～99.99秒/分/時任意設定
炎の温度
