ホーム 製品火の試験装置

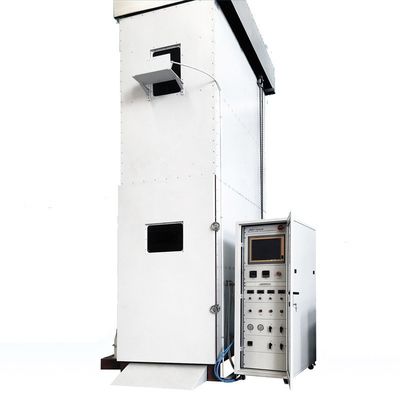

ワイヤーおよびケーブル熱解放テスト装置

ワイヤーおよびケーブル熱解放テスト装置

  • ワイヤーおよびケーブル熱解放テスト装置
  • ワイヤーおよびケーブル熱解放テスト装置
ワイヤーおよびケーブル熱解放テスト装置
商品の詳細:
起源の場所: 中国
ブランド名: SKYLINE
証明: CE
モデル番号: SL817
お支払配送条件:
最小注文数量: 1 ユニット
価格: negotiated
パッケージの詳細: 合板の箱
受渡し時間: 25仕事日
支払条件: T/T、L/C、ウェスタン・ユニオン、MoneyGram
供給の能力: 1かの単位月
連絡先
詳細製品概要
スカイライン: ワイヤーおよびケーブル熱解放テスト装置 標準: DIN ENの50399:2017、EN 50399
電気: 110V AC 60Hz/230V AC 50Hz、5A 周囲温度: 35°Cへの作動10°C
ハイライト:

燃焼性テスト器具

,

燃焼性のテスト ラボ

ステンレス鋼の対面速度の調査が付いているDIN ENの50399:2017ワイヤーおよびケーブル熱解放テスト装置

製品紹介



EN 50399は縦の炎の広がりの査定、縦取付けられた束ねられたワイヤーまたはケーブルの熱解放および煙の生産のためにテストの器具そして方法を、定義された条件の下で電気か光学指定する。EN 50399の細部火テストの間に熱解放および煙の生産を測定するために取付けられているべき器械使用の器具および整理および口径測定。Euroclasses B1ca、B2ca、CcaおよびDcaでケーブルの分類のための形式試験に使用するべき試験手順は与えられる。

技術的な変数



1.Test部屋に1,000±100の次元がある(W) X 2,000±100 (D) X 4,000±100 (H) mm。テスト部屋の最下表面は熱からのそれを絶縁するために後ろ側が絶縁された材料と補われる間、地面より高い。
2.Atテスト部屋のより低いセクション、800±20がある(W) x 400 ±10 (空気を供給するためにD)は部屋の前側からの150±10mmの位置で穴を大きさで分類した。
3.Thereは300±30 (W) x1,000±100である(テストの間に煙の放出を可能にするためにD)はテスト部屋の上セクションの後部コーナーで排気穴を大きさで分類した。
4.A炎トラップはプロパンによって縦の炎の広がりのテスターのバーナーの前側に最大の安全を保障するために逆火を防ぐように取付けられている。
5.Unlikeは慣習的なIEC60332-3装置、縦の炎の広がりのテスター使いやすさを加えるためにコンピュータとのすべての制御およびテスト条件を記録する。
6.Ifは消えるためにのために取付けられている水スプレー装置による余分な燃焼テストを停止する。
標準および70,000Btu/hの条件の7.Theプログラムはプログラムである場合もある。
8.Wideステンレス鋼の梯子次元:500 (W) ×3、500 (H) mm。
9.Standardステンレス鋼の梯子次元:800 (W) ×3、500 (H)。
10.Twoは標準的なプロパンのバーナーおよびベンチュリ管の混合物の置く。
テストを選ぶために標準的な部門がのためにプログラムできる11.Follow。
12.Exhaustシステムは煙のコレクションのフード、排気管、空気入口システム、遠心ファンおよび頻度コンバーターから成っている。
13.The管のすべてのガスの見本抽出調査、温度およびマス フローの調査を独身警官寄宿寮、煙測定システムのための港がある。
ガスの酸素の集中を測定する常磁の変更の方法を使用して14.Paramagnetic酸素の検光子。0-25%の集中範囲。
熱解放の測定の使用のための15.Carbon二酸化物の検光子(赤外線)。0-10%の集中範囲。
16.Sootフィルター、分析前にサンプル ガスを調節するためのコラム、ポンプおよび無駄の調整装置を乾燥する冷却トラップ。
17.Dataacquisitionシステムおよびソフトウェア。

特徴および適用

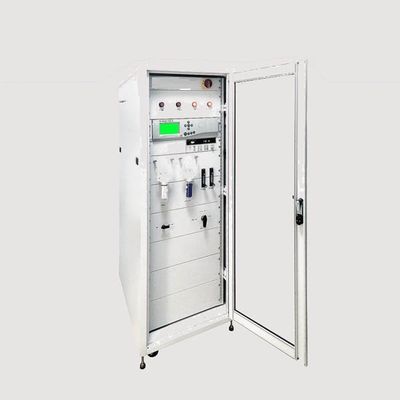

1. 標準19のキャビネットの単位、常磁O2を含んで、非分散赤外線二酸化炭素のガス分析器;
2. セット台湾Advantechのデータ収集板1は温度、ガス圧力相違およびガス分析器 データ、等集めることができる;
3. ステンレス鋼の一組のマイクロ差動圧力センサーのような風圧力探知装置が付いている対面速度の調査、;
4. ガス送管の温度1を検出する米国オメガのKタイプの熱電対3はセット;
5. PTFEの管によって接続される一組のガスのコレクションの調査装置と装備されていて腐食性のガスを集めることができる;
6. 除湿の冷却トラップ、ガスの定流および電圧安定器、ステンレス鋼の管およびPTFEのホースの関係が装備されている1組のアメリカの投げられたガスのコレクション ポンプ装置;
白熱光源およびケイ素 フォトダイオード受信側デバイスから成り立つ7.An電球の煙濃度の測定システム;
8. 5つの灰色フィルタによって装備されている、0.1-2の光学濃度の範囲;
9. 4つは圧力減圧弁、電磁弁、等が装備されているマス フローのコントローラー装置を輸入した;
10. 標準的なテスト ソフトウェアは、口径測定のプロシージャを含んで単量体の燃焼テストに、使用し;
11. 1組のコンピュータおよびプリンター装置と装備されている;
12. 排気管および遠心ファンのような試験装置;
13. 2つのプロパンのマス フローのコントローラー;
14. 2つの気団流れのコントローラー;
15. 22.5KWおよび30KW炎の口径測定は単一バーナーで機能するマス フローのコントローラーによって行うことができる;
16. ワイヤーおよびケーブルの焼却テスト装置を束ねなさい。

適用:試験制度は束ねられたケーブルか光ファイバケーブルを模倣する中型火テストである。テスト ケーブルは縦標準的な鋼鉄梯子で取付けられ、指定点火源によってケーブルの燃焼行動そして燃焼の性能を評価するために発火する。ケーブルの火の初期のための燃焼のパフォーマンス データ、

熱解放率のテストは隣接した区域の火の源のケーブルそして潜在的影響に沿って広がる炎の危険を反映する。煙濃度テストは個人的な安全に火区域の可視性および煙の危険を示す。

ワイヤーおよびケーブル熱解放テスト装置のプロダクト細部

EN 50399テスト器具はIEC 60332-3の器具、熱解放の測定、煙濃度の測定および変更された空気入口システムから成ることである。これは装備の排気機構にダクティングの小さい取り付けられたセクションに合い、準のガス分析器械使用およびソフトウェアとこれを使用することによって達成される。管のすべてのガスの見本抽出調査、温度およびマス フローの調査を独身警官寄宿寮、煙測定システムのための港がある。
テストはある特定の燃焼の条件の下でケーブルまたはケーブルの次の特徴を得ることができる:
炎の広がりの炎はFSを広げた
熱解放率熱解放率HRR
全体熱解放の全体熱解放THR
煙の生産率の煙の生産率SPR
総煙の生産の合計の煙の生産TSP
燃焼成長率の索引の火の成長率FIGRA

標準

DIN:DIN ENの50399:2017
EN:EN 50399
GB/Tの31248:2014
次元:1120のmm (w) X 2200のmm (d) X 5600のmm (h)
重量:1200kg

設置条件

電気:110V AC 60Hz/230V AC 50Hz、5A
周囲温度:35°Cへの作動10°C
ガス:空気およびプロパン

束ねられたケーブルの縦の炎Tester.pdf

ワイヤーとケーブルの違いは何であるか。
ワイヤーとケーブル1のツイスト ペア ケーブルの違い–ツイスト ペア ケーブルに互いを渡ってねじれる2つのケーブルがある。ねじれることは騒音を避けることができる…2 Multi-conductorケーブル–多コンダクター ケーブルに互いから絶縁される2つ以上のコンダクターがある。
