起源の場所: | 中国 |
ブランド名: | SKYLINE |
証明: | CE |
モデル番号: | SL-ESD61002TA |
最小注文数量: | 1単位 |
---|---|
パッケージの詳細: | 合板の箱 |
受渡し時間: | 10仕事日 |
支払条件: | T/T、ウェスタン・ユニオン、MoneyGram |
供給の能力: | 20/ 月 |
スカイライン: | ESDのシミュレーターの試験装置 | 標準: | IEC61000-4-2 |
---|---|---|---|
ブランド: | スカイライン | ||
ハイライト: | IEC 61000-4-2 ESDのシミュレーターのテスター,ESDのシミュレーターのテスター |

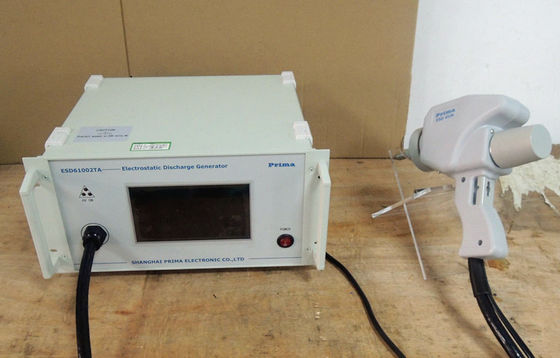

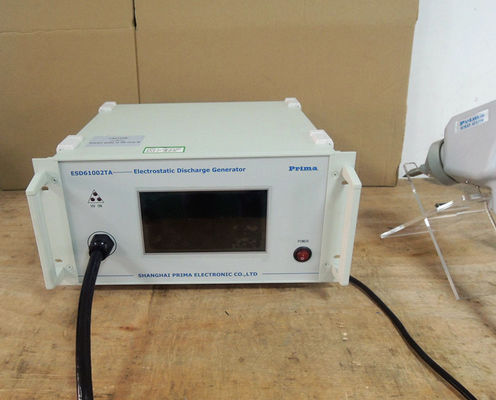

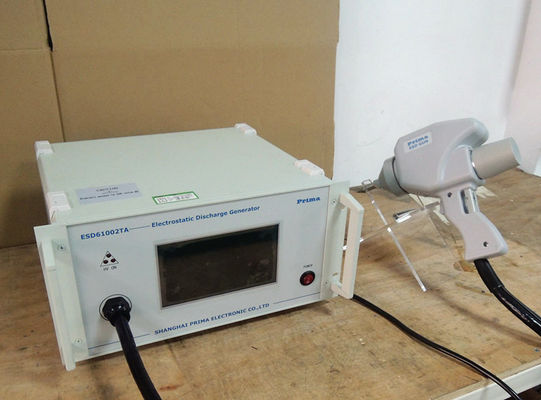

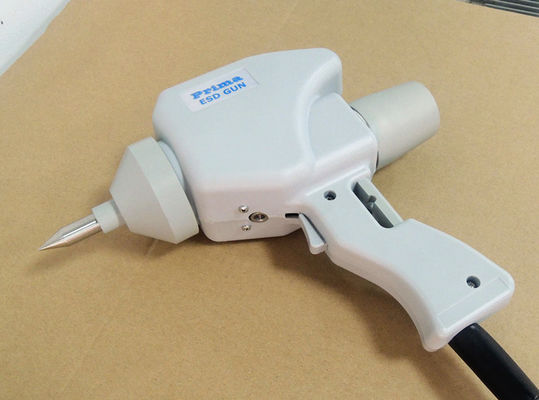

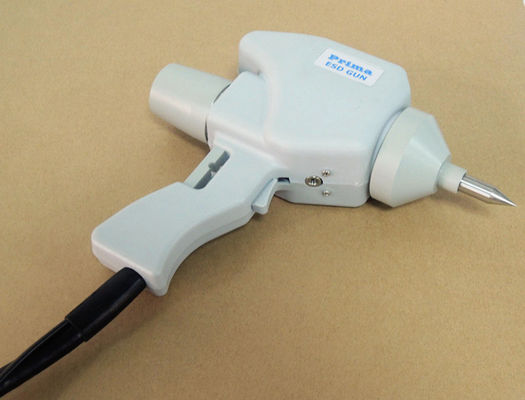

ESDのシミュレーターの試験装置/静電放電のテスター
静電放電のテスターの1.Introduction
マイクロ電気部品の適用のためにプロダクトそしてシステムの静電気の損傷そして信頼性から装置を、特に保護するためには、それは製造かユーザーのために重要静電気の損傷を考慮するようにである。
静電気問題に使用法の環境そして状態との何かがある。それは間、特に人工繊維を使用して静電気を発生させるかもしれない。例えば、実験室の地面のカーペットで歩んでいるオペレータは摩擦のために彼の体と繊維の間で充満発生するかもしれないが;adaptationally、充満スイッチはオペレータと彼の椅子の間に起こるかもしれない。オペレータは直接または静電気によって充満を得ることができる。後者のために、行なわれたカーペットは採用する地面に接続のある手段をオペレータを除く保護機能を、発生できない。
別の繊維が別の湿気の状態の下で別の静電気を発生させることを図1は提供する。
2. IEC61000-4-2の標準的な導入
IEC61000-4標準はIECによって出される基礎水準であるのでいろいろな種類の電気および電子機器のEMCテストに合う。静電放電のテストとして標準以下を(IEC61000-4-2)導入することは必要である。この章は装置の構造、静電放電のテスターの性能要件についての内容を含み、波形のcheckout。
3. テスターの主要な性能要件
収蔵可能量(Cs+Cd) 排出の抵抗器(Rd) 充満抵抗器(Rc) 出力HV:8KV (評価) 15KV (評価) 出力電圧表示器のゆがみ 極性 最後 排出モード:単一 放出流の波形 |
150pF±10% 330±10% 50MΩ~100MΩ 接触の排出のために使用される 空気排出のために使用される ±5% +/- 少なくとも5s 少なくとも1s 見られた図3 |
