GB/T 3903.6-2017の動的反スキッドの性能試験のための1500W履物の試験装置

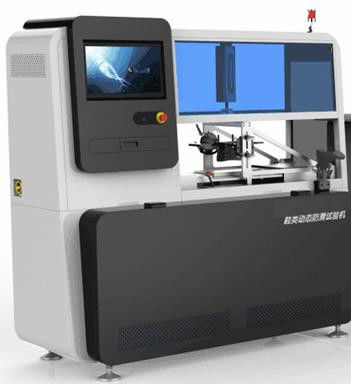

履物の動的スリップ防止試験機

使用

全靴または足底の動的すべり止めの性能試験のために使用される。

標準

GB/T 3903.6-2017、GB/T 28287-2012、EN 13287-2012、ASTM F2913-2011 （ASTM F1677-2005）、SATRA TM 144、EN ISO 20345のGBの21148:2020、GBの20265:2019、QB/Tの4549:2013、QB/T 4552-2020のQB/Tの4553:2013、QB/Tの4556:2013、QB/T 5300-2018、QB/T 5301-2018、QB/T 5412-2019、QB/T 5541-2020;

主義

異なった媒体（ステンレス鋼の版、セラミック タイルまたは指定される）によって指定負荷を加えなさい。摩擦の指定数そして速度を置きなさい。足底の摩擦係数を靴のスリップの抵抗を定めるために測定するため;

テスト項目:前方かかとのスリップ

後方のforepartのスリップ

前方平らなスリップ

指定

1. 縦圧力:0~1000N;

2. 横の張力:0~1000N;

3. テスト速度:（0~0.3±0.03）調節可能なm/s;

4. 移動可能な版の打撃:0~200mm;

5. 静的な接触の時間:0~5s;

6. 靴の最後の固定装置:0~30;

7. 縦センサー:1KN 1 （日本NTSディスク タイプ）;

8. 水平なセンサー:1KN 2 （日本NTSディスク タイプ）;

9. 正確さ:±0.5%;

10. 縦の圧力制御の正確さ:±1%;

11. 縦の圧力制御の時間:設定値への0、0.2秒以下;

12. 惑星の減力剤:縮小率は1:15であり、操作は低雑音である;

13. 精密線形ガイド・レールを採用しなさい;

14. ブレーキ クラッチ:台湾R & D;

15. 伝達タイミング ベルト:韓国サムスン;

16. 変位センサー:日本ラインランド精密0.001mm;

17. ワーク テーブル:600*320mm （ステンレス鋼の作られて）;

18. 制御モーター:日本松下電器産業750Wサーボ モーター;

19. 与圧系統:日本SMC比例した弁制御を使用して、コンピュータ設定、自動与圧;

20. サンプル棚:アルミ合金の作られる;

21. 制御システム+ソフトウェア:Hengyu Company、EN 13287のような作り付けテスト方法、SATRM 144、ASTM F2913、GB/T3903.6、等によって開発される高速獲得システムおよび特別なテスト ソフトウェアは直接呼ぶことができる;

22. 力シリンダー:SMCシリンダー;

23. 防御装置:漏出保護、圧力積み過ぎの保護、空気緩衝打撃の限界の保護。非常停止スイッチ保護;

24. 刃物角のゲージ:7°および5°;

25. 圧縮空気:粉砕の後のクリーニング装置が付いている最低の6棒、（空気の吹き付け器）;

26. 器械は折り畳み式の最後の速ローディングの棚が装備されている;

サイズ（length*width*height cm）:192*81*175;

重量（kg）:300;

設置条件:

1. 電源:AC 220V 50Hz 1500W;

2. 環境:23±2℃、50%±5%;

3. 操作:着陸;

4. ガスの条件:圧縮空気

パッキング リスト

• l 1ホスト;
• lは特別な折り畳み式の全靴のために1組のばねの靴（40、41、42、43、44）持続する（全靴か唯一テスト サンプルを取付けるために）;
• l 1折り畳み式の最後の速ローディングの棚;
• l EN 13287の機械人口フィート（以下靴のサイズの取付け250のための4 PC/セット、）;
• l 5度、7度の刃物角のブロック（靴の角度設定のために）;
• l EN 13287の標準のゴム製 ブロックの1部分（タイルおよび器械の口径測定に使用する）;
• l 1標準的な接着剤の試験台（タイルおよび器械の口径測定に使用する）;
• l 1唯一の粉砕のブロック;
• 装置（空気の吹き付け器）をひき、清浄にするl;
• l P400の炭化ケイ素の紙やすり1パック（50枚のシート）;
• l 2 GB/Tの3903.6:2017の標準的なガラス板;
• EN 13287の標準的なセラミック タイル（イギリス、SRAの標準的な舗装で作り出される灰色の煉瓦媒体）のl 1sets;
• l EN 13287のステンレス鋼 テスト鋼板（SRBの標準的な舗装媒体）の1部分;
• l3標準はタイルを張る（イギリスの赤レンガ、SATRA TM 144、ASTM F2913の舗装媒体）;
• l SATRA TM 144のASTM F2913 1のPC （靴のためのベニヤの設置角度のブロックのための5、7）;
• ナトリウムのlauryl硫酸塩のl 2びん（ぬれた、滑り易い道のSRAのタイル テストのために準備される）;
• 標準的なグリセリンの水溶液、2本のl 1びんの通常のグリセリン（ぬれた、滑り易い道のSRBのステンレス鋼の版テストのために準備される）;
• 輸入された極度の接着剤のl 1ロール（強い粘着力は切取ることの後で、接着剤、標準的な接着剤、靴の足底、空の皮、等のために使用されて付かない）;
• l 1荒さのテスター（タイルおよびステンレス鋼の版の荒さを検出するため）;
• l 1無声空気圧縮機;
• l 1コンピュータおよび1プリンター;
