ロープ ライトのための指導者の試験装置IEC 60598-2-21結合のAppratus

IEC 60598-2-21ロープ ライトのための21.7の結合の器具

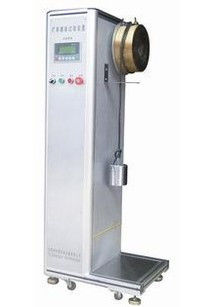

装置の概観:

ランプの麻ひもロープの巻上げテスト装置はIEC 60598-2-20の章の第6.14テスト条件を満たすために:図3.の2002年およびGB7000.9-2008標準および条件なされる。この装置は主に密封されたランプのひもに十分な機械強さがあるかどうか検査する。

主要な技術的な変数:

堅いランプのひもの資格は45回の間次々と下記に記載されている各テストを繰り返すことによって点検される:

A) 60nの張力は1minのための管そして最後の端に突然適用されない。

B) 0.15 N mのトルクは最も好ましくない方向の管の端に（確かでない時は、選択式に）適用され、1minのために持続する。（トルク装置は要求される）

柔らかなライトのひもの資格は上記のAおよびBテストの後でこの装置によって次のテストによって点検される。

テスト:60Nの引き力を加え、250mmの直径が付いているシリンダーにホースを巻きなさい。次の通りテストの巻く時そして周囲温度はある:

— 10回の25℃ 5℃のIP20ランプのひも

— — IP20の上のランプのひものための25℃ 5℃の10回。

10回の当時の15℃ 5℃。

材料:形成されたアルミニウム;

円形木製の直径:Ø250mm;;

重量:60N、1;

テスト モード:電気;

テスト時間:1-99999回は前もって調整することができる。
