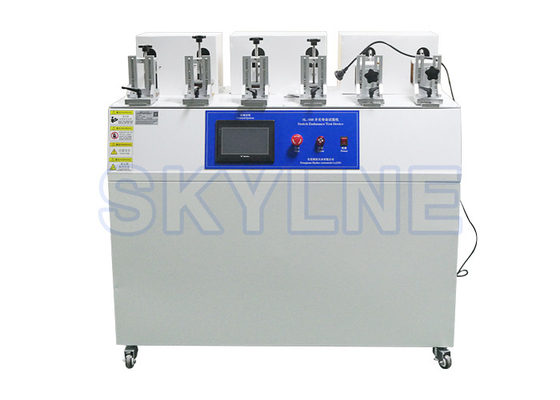

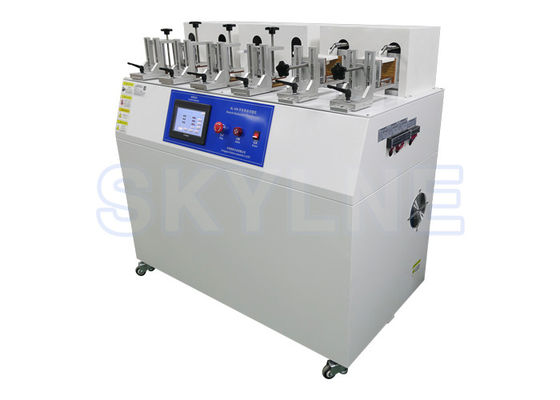

低価格で高品質な6ステーションスイッチ耐久試験機

I. スイッチ耐久試験機の概要

このテスターは、GB2099.1、GB17465.1、GB15092.1 の対応する規定に従って設計されており、家庭用および同様の用途のスイッチ製品の寿命試験装置をテストするために使用されます。

負荷ボックスに接続して、プラグとソケット、カプラー、アプライアンス スイッチの電気的寿命をテストします。

電装品メーカーや家電メーカーの品質検査部門による品質管理や品質検査のための設備試験が必要です。

Ⅱ．工事

スイッチとプラグソケットの寿命試験機は、シリンダーを採用して電力を供給し、プラグ固定具でスライドアセンブリを駆動して往復直線運動を行い、スイッチのオンとオフの動作を完了します。その動作周波数とオン/オフ時間は、操作が簡単で信頼性の高い PLC (プログラマブル コントローラー) とタッチ スクリーンによって制御されます。

III.主な技術的パラメータ

1. 試験材料の数: 1 つまたは 2 つのステーション ロータリー スイッチ テスト、3 つまたは 4 つのステーション ロッカー スイッチ テスト、および 5 つまたは 6 つのステーション プッシュ ボタン スイッチ テストを含む 6 つのステーション。

2. テスト速度: ボタン スイッチ: 調節可能な 5~60 回/分;回転式スイッチ 1~10 回/分調節可能 (注: 1 回の往復サイクル)。

3. テスト回数: 1 ~ 999999 回を設定できます。

4. ターンオン時間: 0 ~ 999.9 秒 (分) 調整可能。

5. 切断時間: 0 ~ 999.9 秒 (分) 調整可能;

6.回転速度：5°～360°/S設定可能

7.回転角度：5°～7200°設定可能

8.ギア数：1〜10ギアを設定可能

9.回転モード：時計回りの回転、ステッピングモーターの正確な位置決め

10.電源：AC220V / 50Hz。

11.使用環境: 温度 0 ~ 40 ℃、相対湿度 ≤ 85 %、激しい揺れ、衝撃、振動、および非腐食性の空気の場所。

IV.テスト インターフェイス

制御システムはタッチスクリーンを使用しています。機能を選択してパラメータを設定するときは、画面の指示に従ってその機能オプションのボタンを指で押してください。スクリーン フィルムを損傷しないように、強く押さないでください。

ステーション 1: ステーション 1 のテスト インターフェイスに入ります。

他のワークステーションは 1 つのワークステーションと同じです

1.画面を開く

写真1。

2.ロータリースイッチテスト（ステーション1またはステーション2）

                                                             写真2

(1) .テストの数: 各ステーションがテストされた実際の回数を表示し、赤いボックスは設定の数です。

(2) .ギアの時間間隔：ギアを設定する時間間隔0〜99.9Sを設定できます。

(3) .試験角度：5°～360°設定可能

(4) .歯車設定：サンプル歯車の数を設定します

(5) .試験速度：5°～360° / S設定可能

(6) .動作状態：テスト時点滅、停止時点滅なし。

（7） 。識別オプション: はい 製品が障害のロング パスまたはロング ブレークを生成すると、アラームが発生します。いいえ サンプルの良し悪しを検出せず、検査回数に達すると停止します。

(8) .Start: 各スイッチを押すと起動します

(9) .停止: 押されたときにビット スイッチ テストを停止します。

(10) .クリア：ビットスイッチのテスト回数をクリアします。

(11) .アラーム解除: アラームが発生したら、このボタンを押してアラームを停止します。

(12) .原点確認：サンプル原点を手動で調整した後、原点確認を押して開始し、原点が開始できないことを確認しないで、サンプルスイッチを保護します。

3.ロッカースイッチと押しボタンスイッチのテスト (ステーション 3-6)

写真3

(1) テスト数: 各ステーションでの実際のテスト数を表示します。赤いボックスは設定数です。

(2) ターンオン時間: テスト中の各ステーションのターンオン時間を設定/表示します。

(3) ストローク設定: ドローバーのストロークを設定します: 0-50MM を設定できます

(4) 切断時間：試験中の各局の切断時間を設定・表示します。

(5) 速度設定: 0-100MM/S を設定可能

(6) 動作状態：テスト時点滅、停止時点滅なし

(7) 識別オプション: はい 製品がフォルト ロング パスまたはロング ブレークを生成すると、アラームが発生します。いいえ サンプルの良し悪しを検出せず、テスト数に達したら停止します

(8) スタート：各スイッチを押すとスタート

(9) 停止: 押されたときにビット スイッチ テストを停止します。

(10) クリア：ビットスイッチのテストデータをクリアします。

(11) アラーム解除: このボタンを押すと、アラームが発生したときにアラームが解除されます。

Ⅴ. 操作方法

1.ロータリースイッチの取り付け。

試験片の取り付け：最初にロータリースイッチを取り付けて初期位置まで回転させ、次にロータリースイッチを右側の固定具に固定し、ロータリーヘッドを特別なハンドグリップでチャックに固定します（下の写真を参照）

2.ロッカー/キースイッチの取り付け。

ロッカー/キースイッチを固定具にしっかりと取り付け、位置を上下左右に調整します

3.試験方法

(1) 試験片を設置し、位置を調整し、被試験スイッチが正常にオン/オフできるように手で向けます。

(2) テスト要件に従って、すべてのテスト パラメータを設定します。

(3) サンプルの良し悪しを検出せずにテストし、識別なしを選択し、設定回数に達したら停止します。

(4) 試験中にサンプルの良し悪しを検出し、サンプルを負荷端子に置き、識別を選択します。

(5) 「Start」キーを押すと試験が開始され、「Stop」キーを押すと試験が停止します。テストが所定の回数に達すると、テストは自動的に停止し、「ゼロ」を押してテスト データをゼロにします。

(6) 試験終了後、電源を切ります。

スイッチと負荷の配線

Ⅵ．注意事項

1. 器具は頻繁に洗浄する必要があります。

2. 作業中は、可動部の動きを人為的に妨げないようにしてください。

シェルは接地する必要があります。
