| ブランド名: | Skyline |
| モデル番号: | SKY-1437 |
| MOQ: | 1ユニット |
| 価格: | 交渉可能 |
| 供給能力: | 1 か月あたりの 10 PC |

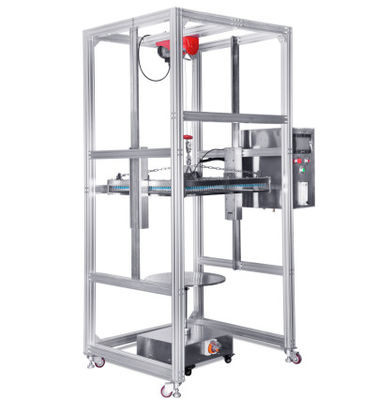

この装置は主に、電子および電気製品、ランプ、キャビネット、電気部品、自動車、オートバイ、およびそれらの部品の物理的およびその他の関連特性を、シミュレートされた滴る気象条件の下でテストするために使用されます。試験後、検証により製品の性能が要件を満たしていると判断され、製品の設計、改善、検証、および出荷検査が容易になります。
IEC60529:1989 +A1:1999 +A2:2013、GB4208-2017-14.2.1、14.2.2 項目、GB7000.1- 9.2.3 項目要件。
1. IPX1、IPX2の防水等級試験に対応しています。
2.コラム構造、装置の安定した操作;メインフレーム全体をパッケージ化できるため、輸送に便利で、現場での設置時間を節約できます。
3. 装置フレームは高品質のアルミニウム合金で作られ、サンプルターンテーブルは SUS304 # ステンレス鋼板で作られており、長期間使用しても錆びません。
4.レインドロッププレート：耐久性の高い防錆ステンレス鋼で作られた真空設計。
5. 雨滴プレートの持ち上げ: 高品質の電動ホイストを使用して雨滴プレートを制御し、優しく持ち上げることができます。
6.ノズルの接触位置は真鍮のテーパーデザインで、針をすばやく交換できます。ステンレス製のメッシュ保護カバーが針の下に取り付けられており、テストオペレーターの頭が誤ってテスト針に触れるのを効果的に防ぎます。
7.ドリップフロー：流量計には調整バルブが装備されており、手動で正確に調整できます。
8. 雨滴パネルは自動で昇降し、検査物の最高点から200mmの位置でノズルが自動停止します（光電スイッチで検出）。
9. 圧縮空気乾燥の機能があります。試験終了後、ドリップボックス内の余分な水を抜くことで、長時間のポンピングやスケールによるピンホールの詰まりを防ぐことができます。
10. 試料台はステッピングモーターを採用し、回転速度や基準角度をタッチパネルで正確に設定できます。IPX1 規格では、1r/min の速度が必要です。IPX2 角度テスト要件を自動的に完了することができます: 4 つの位置がそれぞれ 2.5 分間雨を滴らせます。
11. ターンテーブルにはサンプル電源ソケット (AC220、10A) が装備されています。サンプル電源の電源オンおよび電源オフ時間は、プログラムを通じて制御できます。電源オフ (0-999 分) - 電源オン (0-999 分) - 電源オフ (0-999 分)。テスト中にサンプルの電源をオフにします。
12. コア制御コンポーネントは 7 インチ タッチ スクリーン + パナソニック PLC です。電気部品は、LS やオムロンなどの輸入ブランドです。配線プロセスは国家規格の要件を満たし、電気基板のレイアウトは合理的であり、配線はしっかりしており、マークは明確でなければなりません。
13.機器ベースには、移動と固定に便利な4つの可動バンドブレーキキャスターが装備されています。
| パラメーター | 構造パラメータ | |
| 滴下エリア | 約1000×1000mm | |
| 機器の外形寸法 | 長さ*幅*高さmm(1500*1200*2420mm) | |
| ドリップアパチャー | ￠0.4mm | |
| ドリップ穴間の距離 | 20×20mm | |
| ターンテーブル径 | ￠600mm | |
| ターンテーブルの高さ | 600mm | |
| 機能パラメータ | ||
| 降雨流速 | 1～3mm/分 | |
| 流量調整モード | 手動調整 | |
| 雨滴パネルの揚程 | 800—1800mmは調節できます | |
| ロータリーテーブルの昇降範囲 | ノンリフティング（固定式） | |
| ターンテーブルベアリング | 50キロ | |
| ターンテーブルの傾き | 0°または15°(水平方向) | |
| ターンテーブル速度 | 1r/min(IPX1) | |
| 試験時間 | 0～999分 | |
| 安全保護装置 | 漏れ保護、短絡保護、衝突防止保護 | |
| 電気的パラメータ | ||
| 電源 | 220V | |
| 力 | 1.0kw | |
