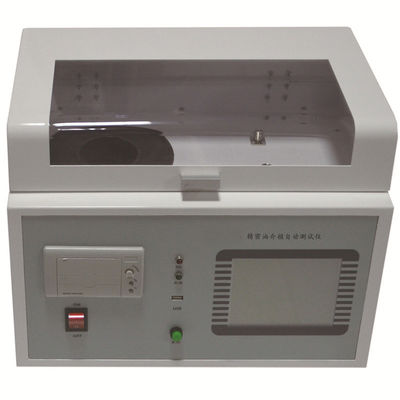

IEC 60247 絶縁油誘電損失および抵抗試験機

序章絶縁油の誘電損失および抵抗率のテスター

絶縁油誘電損失導電率試験機は、絶縁油およびその他の液体絶縁媒体の誘電損失角度および高精度機器の一体構造の体積抵抗率試験に使用されます。GB/T 5654-2007 国家規格および DL/T421 電源規格に完全に準拠しています。
DL/T421 電源規格;誘電損失オイルカップ、温度コントローラー、温度センサー、誘電損失テストブリッジ、ACテスト電源、標準コンデンサ、高抵抗テスターなどの内部統合。
テスト電源、標準コンデンサ、高抵抗計、DC 高電圧源、その他の主要コンポーネント。加熱部は最先端の高周波誘導加熱方式を採用。
加熱部は最先端の高周波誘導加熱方式を採用しており、オイルカップと加熱体が非接触、均一加熱、高速、便利な制御という利点があります。
便利なその他の利点。ACテスト電源はAC-DC-AC変換方式を採用し、誘電体の商用電圧と周波数の変動を効果的に回避します
発電機が発電している場合でも、機器は正常に動作します。内部標準コンデンサはSF6
ガス封入 3 極コンデンサを使用しているため、コンデンサの誘電損失と静電容量は周囲の温度や湿度の影響を受けず、長期間使用しても精度の一貫性が保証されます。
これにより、長期間の使用後も機器の精度が一定に保たれます。
この機器には、タッチスクリーンディスプレイを備えた大画面（320×240）、内部デジタル技術、すべてのインテリジェント自動測定、および複数の測定モードが装備されています。
(320 × 240) タッチ スクリーン ディスプレイ、完全な中国語メニュー、各ステップには中国語のプロンプトがあり、テスト結果を印刷できます。
オペレータは、それを巧みに使用できるようになるために専門的なトレーニングを必要としません。

特性

(1) オイルカップは、国家規格 GB/T5654-20077/IEC 60247 に準拠した 3 電極構造を採用し、極間間隔は 2mm で、誘電損失に対する浮遊容量と下痢漏れの影響を排除できます。試験結果。
(2) 機器は、中周波誘導加熱と PID 温度制御アルゴリズムを採用しています。加熱方法には、オイルカップと加熱体の間の非接触、均一な加熱、高速で便利な制御という利点があるため、温度は事前設定された温度誤差範囲内で厳密に制御されます。
(3) 内部標準コンデンサは SF6 ガス封入 3 電極コンデンサであり、コンデンサの誘電損失および容量は周囲温度および湿度の影響を受けないため、長期間の使用後も機器の精度が保証されます。
(4) AC 試験電源は AC-DC-AC 変換方式を採用しており、発電機が発電した場合でも、電圧や周波数の変動が絶縁試験の精度に及ぼす影響を効果的に回避し、機器も正しく動作します。
(5) 完璧な保護機能。過電圧、過電流、高電圧短絡が発生した場合、機器は高電圧を迅速に遮断し、警告メッセージを出すことができます。温度センサーが故障したり、接続されていない場合は、警告メッセージが発行されます。
中周波誘導加熱炉には温度制限リレーがあります。温度が120度を超えるとリレーが解除され、加熱が停止します。
(6) 試験パラメータの設定が容易。温度設定範囲 0～120℃、交流電圧設定範囲
500～2200V、直流電圧設定範囲300～500V。
(7) 大画面 LCD ディスプレイの使用、バックライト付き、鮮明な表示。フレンドリーなヒューマンマシンインターフェース、中国語のメニュープロンプト、入力コマンドに従うだけで、機器は自動的にテストを実行できます。また、テスト結果を自動的に保存して印刷します。
(8) リアルタイムクロック、テストの日付と時刻を保存、表示、テスト結果とともに印刷できます。
(9) 空の電極カップ校正機能。空の電極カップの電気容量と誘電損失率を測定し、空の電極カップの洗浄と組み立ての状態を判断します。校正データは自動的に保存され、相対静電容量と DC 抵抗率の正確な計算が容易になります。

技術パラメータ

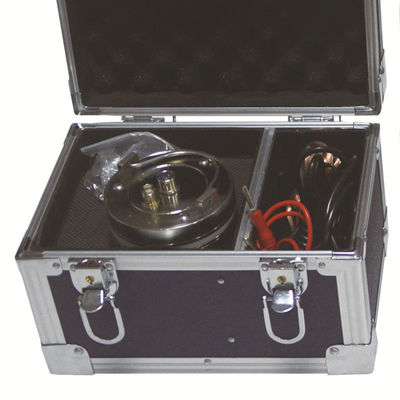

オイルカップの主な技術パラメータ

(1) 高低圧間の距離 2mm
(2) 空カップ電気容量 60±2PF
(3) 最大試験電圧 工業用周波数 2000V
(4) 空カップの誘電損失 tgδ＜1×10-4
(5)液量 約40ml
(6) 電極材質 ステンレス鋼
(7) ボリューム 70mm(D)×120mm(H)
