| 起源の場所: | 中国 |
| ブランド名: | Skyline |
| モデル番号: | SL-U300-1 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | $3000-6000 |
| パッケージの詳細: | 合板の箱 |
| 受渡し時間: | 15仕事日 |
| 支払条件: | T/T、L/C、D/A、D/P |
| 供給の能力: | 月20セット |
| Ｘ軸: | 100つのmm | Y軸: | 100つのmm |
|---|---|---|---|
| 拡大: | 10倍、20倍、50倍、100倍 | パワー: | 10/220V (AC).50/60Hz,400W |
| 測定の正確さ: | (3+L/200)um | ||
| ハイライト: | 100mm×軸の光学機器,x軸とy軸の光学機器 |
||

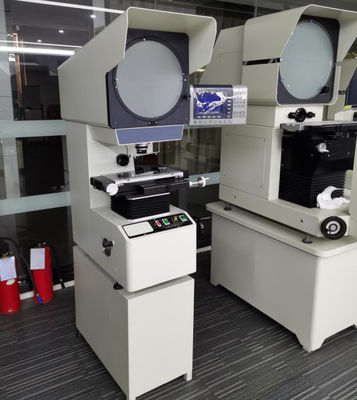

アプリケーションとテストの目的
この製品の光学システムの質は優秀で,レンズの画像は明確で,拡大は正確です.図面測定誤差が0未満.08%;座標測定表示の誤差が (3+L/200) μMに達する.特殊なマイクロプリンターと脚スイッチを装備しており,データ出力とサンプル採取に非常に便利です.作業部品のイメージは,完全な垂直画像または逆の画像であることができますこのプロジェクターのZ軸リフトはガイドレール伝送方法を採用し,機体安定性と耐久性を向上させる.プロジェクターは明確な画像と正確な拡大を備えています.
利点は
同様の製品と比較して,当社の製造の測定プロジェクターは以下の特徴を持っています:
1この装置は,様々な複雑な作業部品の輪郭と表面形を効率的に検出できます. 例えば:テンプレート,スタンプ部品,キャム,螺旋回転,歯車,形づくりのフレーズカット機,その他の道具ナイフや部品,端末,時計,鋼石など
2機械,模具,メーター,電子機器,軽工業,その他の産業で広く使用されています.測定室や生産ワークショップの不可欠な測定検証機器です.
3計測精度: (3+L/200) μm
4デジタルディスプレイのXとY座標の解像度: 0.0005mm
5データ処理システム: DP100 多機能データ処理システム,フル中国語ディスプレイは,多点サンプル,座標回転,点,線,距離,角度検出 RS-232 データ出力測定グラフが表示されます.
645°の角度タービンと渦輪棒を採用して持ち上げます.
テクニカルパラメータ
150*50mm,200*100mm,300*150mmが選択可能
| モデル | SL-U300-1 | ||||
| 作業テーブル | X軸移動 (mm) | 200 | |||
| Y軸移動 (mm) | 100 | ||||
| メタルテーブルサイズ (mm) | 350×170 | ||||
| グラステーブルサイズ (mm) | 246×120 | ||||
| Z軸移動 (mm) | 100 (フォーフォーカス) | ||||
| M について測定精度 | (3+L/200)um | ||||
| 格子レギュラー解像度 | 0.0005mm | ||||
| 投影画面 |
スクリーンサイズ (mm): Φ300mm 日本製の光立体技術を採用し 稲の文字線で彫り出します |
||||
| 回転範囲:0~360° | |||||
|
回転角度表示解像度:1 〜 0.01° 日本製の回転エンコーダーを採用 |
|||||
|
目標 レンズ
|
拡大 |
10X (必須) |
20X (選択可能) |
50X (選択可能) |
100X (選択可能) |
| 対象の表示 (mm) | Φ30 | Φ15 | Φ6 | Φ3 | |
| 作業距離 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
| データ処理システム | 多機能データ処理システムで ポイント,ライン,角を測定できます | ||||
| 照明 |
24V/150wのハロゲンランプ トランスミッションと反射照明は,ドイツオスラムから輸入された24V,150Wのハロゲンランプを採用しています. |
||||
| 寒い | 強制冷却 (3軸扇) | ||||
| 機械のサイズ | 788*524*1152mm | ||||
| パワー | 110/220V (AC).50/60Hz,400W | ||||
