| ブランド名: | Skyline |
| モデル番号: | SL-T |
| Moq: | 1 |
| 支払い条件: | L/C,T/T |
| 供給能力: | 1ヶ月あたりの15セット |

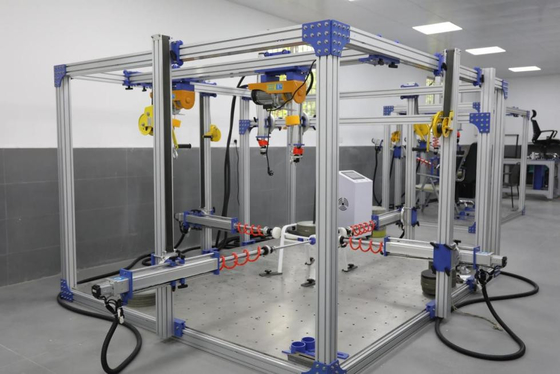

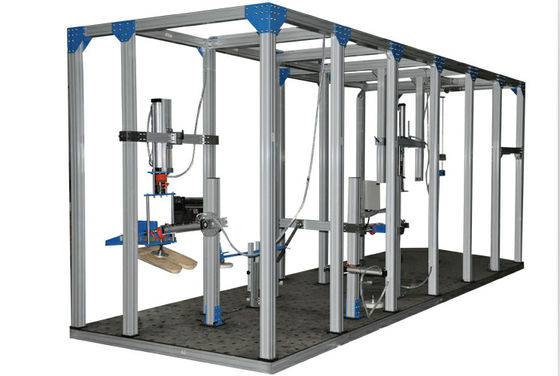

家具の普遍テスト機/ en 1728, en 12520 椅子試験機/ 多機能試験機/
製品紹介
この機械は,静的負荷試験とテーブル,机,その他の家具の耐久性試験に使用されます.各気力装置は,一緒にまたは独立して動作することができます.また,異なる試験要件を満たすために調整することもできます.
試験基準
EN 1728,EN 12520
テクニカルパラメータ
| 基本テストフレーム | 3x3x2m,80x80mm アルミニウムで作る |
| 負荷空気シリンダー | 座席重量: 200kg 背筋重量:100kg 腕重量:100kg 足重量:100kg |
| フォースセンサ | 高精度ブランドセンサー 7セット |
| 制御方法 | PLCとLCDタッチスクリーン |
| カウンター | 0~999999 (調整可能) |
| フォース調整 |
プレッシャーバルブ装置 |
| 空気供給 | 7kgf/cm^2 |
| 電源 | 1 交流 220V 50Hz 5A |
標準アクセサリー:
| 容量 | 200kg (輸入センサー) |
| コントローラーとインターフェース | プログラム可能な論理コントローラ + タッチスクリーンインターフェース |
|
アクセサリー |
椅子のアームレストの固定装置 × 4個 2耐久性試験 2強度試験 |
|
シートの積載台 × 1本 椅子座席の静的負荷と耐久性試験のために |
|
|
小さい座席の積載台 x2個 椅子 前辺静的負荷と耐久性試験 |
|
|
バックロードパッド × 1 枚 椅子裏の静的負荷と耐久性試験用 |
|
|
脚の荷物敷き × 1個 平面シリンダーのバランス負荷 |
|
|
衝撃装置x1本 椅子座席の衝突試験 |
|
|
スタンダードフォーム x 1本 椅子座席の衝突試験 |
|
|
衝撃ハンマー × 1本 椅子の背面と腕の衝突試験 |
|
| 空気圧 | 7バー |
|
1すべての負荷,サイクルの速さ,スピードはコントローラによって調整できます. 2テスト結果はWordで出力できます. 3縦横静的テストを実行するために動作装置は簡単に調整されます. |
|
テスト ポイント について 議長 シート,バック,ARM 付随する 強さ そして 耐久性 セット レファレンス TO EN について BS EN 1728 & EN12520
| 違う | 名前 | 写真 |
| 1 | 座席の表面の負荷ブロック |
|
| 2 | 座席の背面の積載台 (正方形) | |
| 3 | 小型の座席表面の積載台 (200MM) | |
| 4 | ユニバーサル・ロード・パッド | |
| 5 | 腕座り試験装置 |
|
| 6 | 高さのブロック |
|
| 7 | 衝撃ブロック |
|
| 8 | 衝撃ハンマー | |
| 9 | 350x350x25mm 試験泡 |
|
| 10 |
CMD ロードポイント テンプレート |
|
椅子座席の静的負荷と耐久性試験静的負荷や繰り返しの使用サイクルに耐える椅子座席の能力を評価する
椅子裏の静的負荷と耐久性試験負荷下での背筋の強さと長期耐久性を評価する
椅子の腕の強度と耐久性試験静的および周期的な負荷条件の両方でアームレスト構造的整合性をテスト
椅子前端の静的負荷と耐久性試験座席の前縁の強さを小型のロードパッドを使って評価する
椅子座席の衝撃試験衝撃装置と標準泡を用いて座席表面に突発的な衝撃負荷をシミュレートします
椅子の背面と腕の衝突試験背中や腕支架の衝撃耐性を評価する
テーブルとデスクの静的負荷試験テーブルやデスクの表面の負荷容量を評価する
バランス負荷試験横向きの力による家具の安定性を評価するために,脚の荷立て台付きの水平シリンダーを使用します.
Q1: この機器は何のために使われますか?
この機械は,椅子,テーブル,デスクを含む家具の静的負荷試験と耐久性試験に使用されます.模擬使用条件下で家具部品の構造強さと長期性能を評価する.
Q2: この機械はどの基準を満たしていますか?
この機械は,EN 1728 (座席の強度と耐久性を決定するための試験方法) とEN 12520 (家庭用座席の安全性,強度,耐久性要件) に適合しています.
Q3: 椅子とテーブルの両方をテストできますか?
テーブル,デスク,椅子,その他の家具を検査するために設計されています.調整可能な負荷部品は,異なる家具タイプとサイズに対応するためにアルミフレームに沿って再配置することができます.
Q4: 最大負荷容量は?
座席の負荷シリンダーは200 kgの容量があり,背面,腕,足のシリンダーはそれぞれ100 kgの容量があります.フォースセンサーは200kgの容量 (輸入センサー)
Q5: 電源と空気供給の要件は何ですか?
機械には1 円 AC 220V 50Hz 5A電源と 7 kgf/cm2 (7 bar) の空気供給が必要です.
Q6: テストパラメータはカスタマイズできますか?
PLCとタッチスクリーンコントローラによって調整できます.各気圧シリンダーは,独立または他のシリンダーと組み合わせて動作するように設定できます.
Q7: フォースセンサーはいくつあるの?
システムには7組の 高精度ブランドフォースセンサーが搭載されています
Q8: 機械に付属しているアクセサリーは?
標準アクセサリーには椅子アームレスト装置 (4個),シートロードパッド,より小さなシートロードパッド (2個),バックロードパッド,脚ロードパッド,インパクター,標準泡,EN 1728 と EN 12520 に準拠するために必要なすべてのテスト構成をカバーする.
テスト 画像 について ARM 強さ & 耐久性 テスト
テスト 画像 について ARM & バック 影響 テスト
テスト 画像 について SEAT 影響 テスト
