| ブランド名: | Skyline |
| モデル番号: | SL-T33 |
| MOQ: | 1 |
| 支払条件: | L/C,T/T |
| 供給能力: | 1ヶ月あたりの15セット |

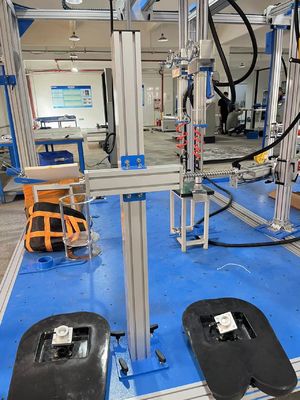

家具の普遍試験装置/テーブル試験装置/椅子試験機械/ EN1730/ EN1728/ EN12520/ BIFMA X5.1
家具用ユニバーサル・テスター/EN 1728/EN12520 椅子試験機/多機能試験機/

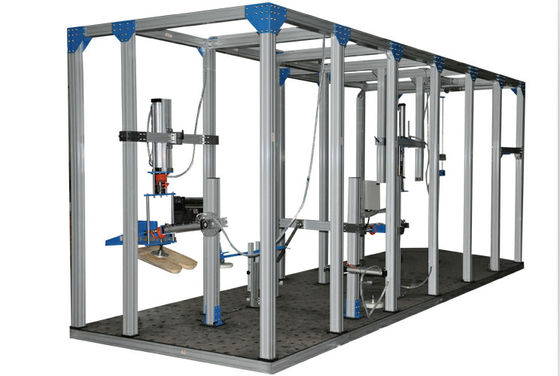

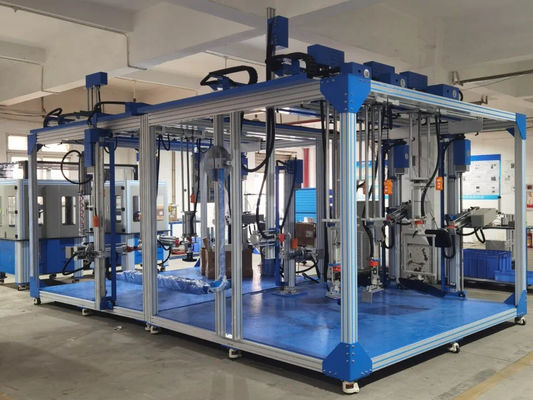

製品紹介
この機械は,静的負荷試験とテーブル,机,その他の家具の耐久性試験に使用されます.各気力装置は,一緒にまたは独立して動作することができます.また,異なる試験要件を満たすために調整することもできます.
試験基準
EN 1728,EN 12520
テクニカルパラメータ
| 基本テストフレーム | 3x3x2m,80x80mm アルミニウムで作る |
| 負荷空気シリンダー | 座席の負荷: 200kg 背負荷:100kg 腕:100kg 足:100kg |
| フォースセンサ | 高精度ブランドセンサー 7セット |
| 制御方法 | PLCとLCDタッチスクリーン |
| カウンター | 0~999999 (調整可能) |
| フォース調整 |
プレッシャーバルブ装置 |
| 空気供給 | 7kgf/cm^2 |
| 電源 | 1 交流 220V 50Hz 5A |
標準アクセサリー:
| 容量 | 200kg (輸入センサー) |
| コントローラーとインターフェース | プログラム可能な論理コントローラ + タッチスクリーンインターフェース |
|
アクセサリー |
椅子のアームレストの固定装置 × 4個 2耐久性試験 2強度試験 |
|
シートの積載台 × 1本 椅子座席の静的負荷と耐久性試験のために |
|
|
小さい座席の積載台 x2個 椅子 前辺静的負荷と耐久性試験 |
|
|
バックロードパッド × 1 枚 椅子裏の静的負荷と耐久性試験用 |
|
|
脚の荷物敷き × 1個 平面シリンダーのバランス負荷 |
|
|
衝撃装置x1本 椅子座席の衝突試験 |
|
|
スタンダードフォーム x 1本 椅子座席の衝突試験 |
|
|
衝撃ハンマー × 1本 椅子の背面と腕の衝突試験 |
|
| 空気圧 | 7バー |
|
1すべての負荷,サイクルの速さ,スピードはコントローラによって調整できます. 2テスト結果はWordで出力できます. 3縦横静的テストを実行するために動作装置は簡単に調整されます. |
|
特徴:
1. アルミ合金プロファイルフレーム構造. すべてのロードコンポーネントは,最適なロード位置のためにフレームアルミプロファイルに沿って移動し固定することができます.
2負荷力のすべてのシリンダーパーツは,負荷パッドが回転する負荷を防ぐために,シャフトコアの六角形回転しないシリンダーを採用します.
3垂直シリンダー組は,水平に自由に滑り,横向きの力によって自動的に移動し,垂直のままの"ベース"に設置されています.
4簡単な操作で,人はすぐにサンプルを固定することができます. 道具の援助なしで.
すべてのチャンネルは独立または組み合わせのアクションモードで設定され,すべてのチャンネルは独立したタッチスイッチで設定されます.

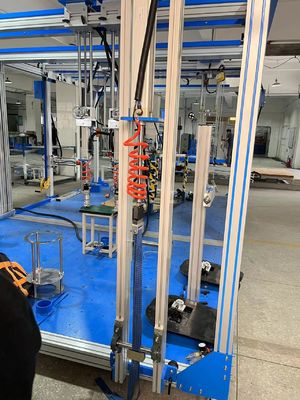

テスト ポイント について 議長 シート,バック,ARM 付随する 強さ そして 耐久性 セット レファレンス TO について EN について BS EN 1728 & EN12520
| 違う | 名前 | 写真 |

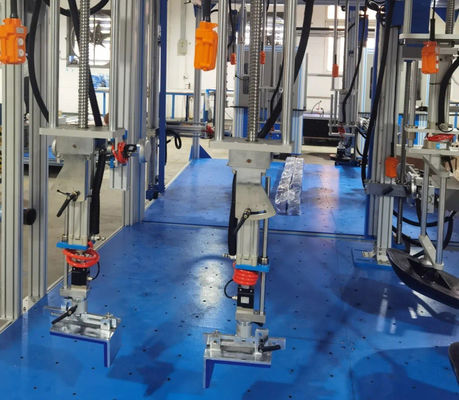

| 1 | 座席の表面の負荷ブロック |
|
| 2 | 座席の背面の積載台 (正方形) | |
| 3 | 小型の座席表面の積載台 (200MM) | |
| 4 | ユニバーサル・ロード・パッド | |
| 5 | 腕座り試験装置 |
|
| 6 | 高さのブロック |
|
| 7 | 衝撃ブロック |
|

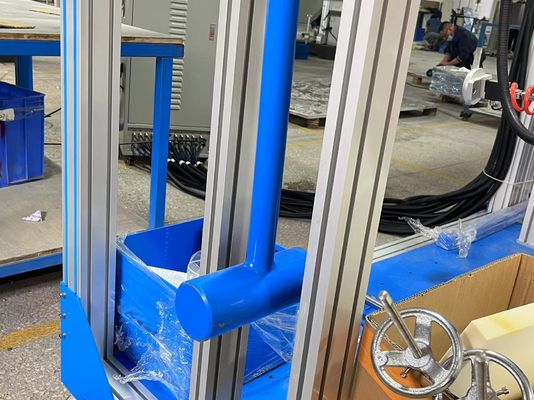

| 8 | 衝撃ハンマー | |
| 9 | 350x350x25mm 試験泡 |
|
| 10 |
CMD ロードポイント テンプレート |
|

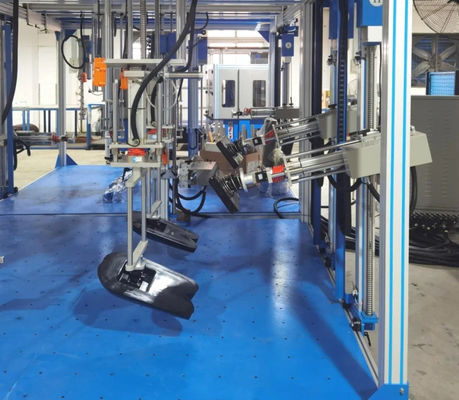

テスト 画像 について ARM 強さ & 耐久性 テスト
テスト 画像 について ARM & バック 影響 テスト
テスト 画像 について SEAT 影響 テスト
