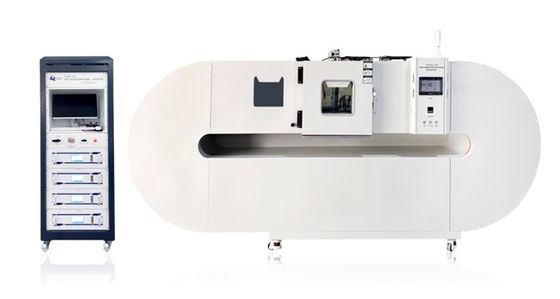

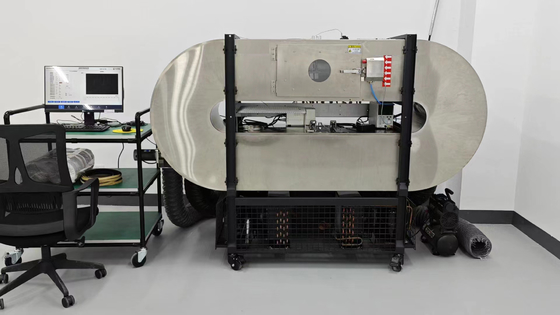

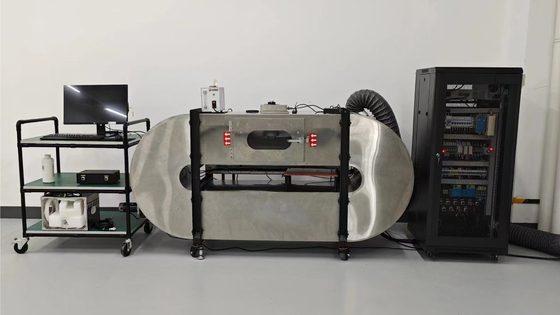

EN54-7/EN14604 煙火検出器試験トンネル

製品導入

適用範囲:

1.1 散らばる光に従って設置された民間の建物に適用される.送信光原理 (光電原理) 独立系煙検知火災警報装置の警報装置の動作,点型煙検知器は,各機能試験で

1.2 試験項目:

1.2.1 応答限界試験

1.2.2 機能試験

1.2.3 極性逆転試験

1.2.4 電源を入れるときの試験

1.2.5 繰り返し性試験

1.2.6 オリエンテーション試験

1.2.7 一貫性試験

1.2.8 空気流量試験

1.2.9 環境照明試験

1.2.10 高温試験

II 標準

2.1 EN54-7"点型煙探知器"の規格を満たす EN14604

III 主要な技術的特徴

3.1 リングボックス:モジュール式設計で,センサー前穴,生産用のプラグフレームインターフェースを予約し,アップグレードと拡張スペースを備えています.

3.2 コントロール部分:GXWORKS2とGOOLMAYHMI開発ソフトウェアによって開発され,明確で簡単なインターフェースで,アラーム,空気交換,記録,自動角度回転を自動的に識別できます.風速の切り替え試験パラメータは,風速,温度,濃度,煙の上昇速度などです.

3.3 光学密度計:反射型,振動隔離設計,自動ゼロ修正,煙汚染測定偏差の自動修正

3.4 試験煙:液体パラフィンエアロゾール発電機の使用. 粒子の均一な大きさ分布,安定した煙生成,粒子の大きさは煙粒子の数の90%以上を占める.自動煙発生制御ホストによる煙の上昇速度の閉ループ制御は,パイプラインから残った煙を自動的に除去します.

3.5 循環風,煙混合,加熱挿入箱:6つの循環扇風機,PWM制御を使用する扇風機,二層の煙混合板,SCR制御熱棒

3.6 モーター付きリフティングプレート:サーボモーターで制御され,アダプタープレートで設定された煙装置リフティングプレートのアジムスを自動的に制御する.

3.7 排気煙と空気交換部分:高流量扇風機で制御され,コンピュータプログラムの実行で制御されるチェックバルブ

3.8 空気吸入システム: 多層フィルターを採用し,煙箱に清潔な空気を吸入する.

IV.主要技術パラメータ:

4.1 計器の構成:環状の箱,煙発生装置,試験領域,煙濃度測定,空気流量制御部分,測定部分からなる.

4.2 試験箱:

4.2.1 組成:試験領域,モーター式持ち上げ盤,排気ガスと換気部分,吸気部分,測定部分から成る.

4.2.2 構造:閉ループ型密封型箱構造.箱は3層で,内層はアルミホイルで,中央層はゴム・プラスチック隔熱層で,外殻は高温電静的焼物漆.

4.2.3 仕様:試験面は425mm*425mm*1100mmである.

4.2.4 空気の流れ速度: 0.8m/s±0.1m/s, 0.2m/s±0.04m/s, 1.0m/s±0.2m/s

4.3 煙を生成する装置:

4.3.1 試験煙:液体パラフィンエアロゾール発電機を使用する.

4.3.2 粒子の大きさ: 0.2mm~1.0mm,煙粒子の数の90%以上を占める.

4.3.3 良好な再現性及び粒子の大きさ分布の安定性

4.3.4 煙箱への試験煙注入速さ:光電検出器 (m値):0.015dBm-1min-1≤Δm/Δt≤0.1dBm-1min-1

4.3.5 煙の発生と試験煙の安定性: 試験煙の安定性を確保し,煙の上昇速度 dBm-1min-1の安定性を監視する.

4.3.6 煙発生制御モード:

4.3.6.1 煙の上昇モード: 煙の上昇速度を事前に設定した速度に従って煙濃度を徐々に増加させ,プロセス中の煙の上昇速度を密閉回路で修正する.

4.3.6.2 常煙モード: 煙が常濃度まで上昇した後,煙濃度値を事前に設定された値に保持する.恒常の煙濃度の変動率は ±0 以上でない場合.01dB/m

4.4 応答限界値の測定:

4.4.1 測定方法:光学測定方法がある.

4.4.2 光学方法による応答しきい値の測定

4.4.2.1 動作原理: 光感度係数 m の値 (単位 dB/m) で,光電感探知器で測定された煙密度の検出器アラームモメントは,光敏感系数 m の値 (単位 dB / m),計算式は m = (10 / d) lg (P0 / P) である.

4.4.2.2 光学測定長さ: 1,1m 以上のもの.

4.4.2.3 エミッター:波長800nm~950nmのビーム;

4.4.2.4 応答時間 (T90): ≤3s

4.4.2.5 測定範囲: 光減少係数範囲 0.001~1.1dB/m

4.4.2測定誤差: (m*5%±0.02) dB/m

4.4.2.7 解像度:0.001dB/m

4.4.2.8 各測定の前に,計測器の測定値と清潔な空気中の測定値 (零点) を比較し,測定誤差は≤0.02dB/mとする.

4.4.2.9 光源: 800nm~950nmの赤外線光源

4.4.2.10受容器 日本ハママツシリコンライトチューブ

4.5 高温試験:

4.5.1 スモークボックス作業温度:室温 ~70°C

4.5.2 温度上昇速度: <1°C

4.5.3 熱力: 3kw

4.5.3 温度均一性:各領域の試験領域の横切りの偏差 ≤ 0.2 °C

4.5.4 1つの鍵で起動,アラームの自動識別,角度回転の自動完了,冷たいしきい値試験,加熱,熱保全,高温しきい値試験,記録,角度リセット温度曲線煙濃度曲線,上昇する煙率曲線が表示されます.

4.6 フラッシュ装置:

4.6.1 構造:内側が光り輝くアルミホイルで覆われた4つの不飲水表面を持つ六角形の立方箱

4.6.2 投光灯:各投光灯の電力は30W,色温は3200K^-4200K,直径は約380mm.それらは,4つの閉ざされた表面のそれぞれの中側に固定されている.

4.6.3 検出器は,六面体の上部表面の中心に設置され,光が上,下,横から検出器に到達できるようにする.

4.6.4 ランプ:使用後100hで最初に老化し,ランプを廃棄した後2000hで使用する.

4.6.5 外側の寸法:380 * 380 * 380mm

4.7 コントロールセクション:

4.7.1 は,タッチスクリーンとコンピュータ制御部分という2つの部分で構成される.

4.7.2 試験曲線:煙濃度曲線,上昇する煙曲線

4.7.3 データへのアクセスと記録: 試験データの自動保存,各項目最大10000件,EXCELレポートを作成できます.

4.7.4 データ取得:取得カード,温度モジュール,ADモジュールで構成される.

4.8 全体構造:

4.8.1 シャーシ材料:高品質の鋼板の本体,高温の電磁調理塗料

4.8.2 総寸法:長さ*幅*高さ2600mm*820mm*1640mm

4.8.3 箱材:USU304#不?? 鋼 中央は10mmの保温綿

4.8.4 固定方法:装置にはホイール (ブレーキ付き) が付属しており,煙箱全体が総上げ (150mm) によって調整できる.

4.8.5 電源:AC220V,総電源3.5KW

4.9 環境の使用:

4.9.1 適用可能な環境温度: 13°C~35°C

4.9.2 適用可能な相対湿度: 55% ± 20

4.9.3 地面は平らで固いものでなければならない.

4.9.4 周囲の換気;

4.9.5 振動防止,光防止環境
