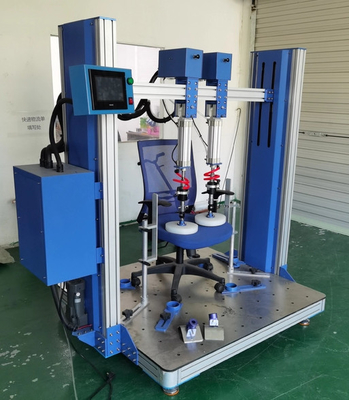

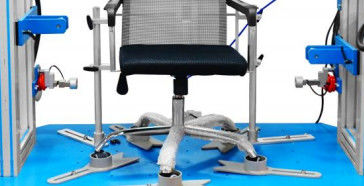

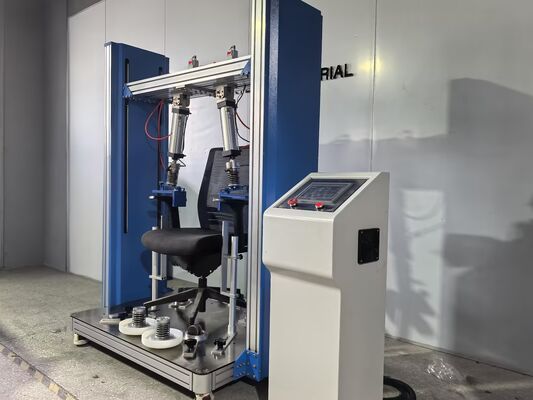

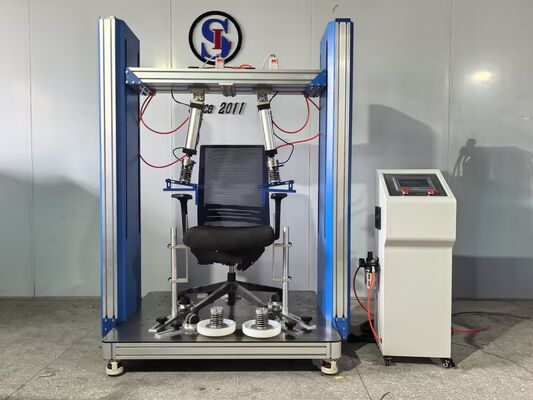

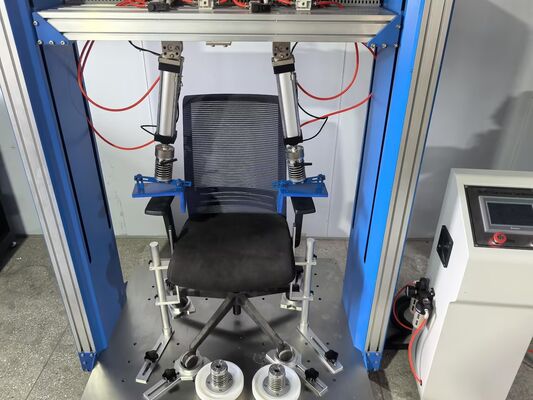

BIFMA X5.1 椅子の腕と足のテストマシン 静的テストマシン 疲労テストマシン

チェアアームレスト試験機械は,平行方向でアームレストの引き寄せ抵抗能力を評価するために使用され,平行強度下でその疲労寿命を決定します.,自動的な位置変更の時間です

技術パラメータ

a.ベースサイズ -1.5m ((W) × 2m ((L) × 2m ((H)
垂直後数:2個 高さ:1.5m
c.クロスバー量:1ユニット 高さ:調節可能 (電源付き)
d.横向きに力をかけること (強度試験)
単座席または多座席の腕支架を引っ張る&押す (特異力) のための1ユニットポリーシステム (pneumatic)
- 高さ調整可能 500-1500mm
ロープとアームレストの間の最低水平距離 -30mm (調整可能)
-タイマー - 1分引いて 1分押して
e.垂直力 (強度試験)
横向きの力には同じポリーを使えますが 垂直力を作るため 腕の支架の下に位置します
- 最低垂直距離は30分 (調整可能)
タイマー - 1分垂直下力
f.水平 (外向き) 力 (耐久性試験)
-1. ロープ/ストラップを用いたロープシステムで,腕支架に5万回間水平力を行使する (重用).
ロープとアームレストの間の最低水平距離 -30mm (調整可能)
- 高さ調整できる - 500-780mm
- コントロール -6桁
-速度 - 10~30サイクル/分
g.垂直 (下向き) 力 (耐久性試験)
- 1つの電球/ストラップを用いた滑り輪システム
腕の試験 (重荷) で1万サイクル間の垂直力
ロープとアームレスト間の最小垂直距離 -30mm (調整可能)
- プラットフォーム上の柔軟な位置 (腕の支架の下)
- カウンター -6桁
- 速さ - 10-30サイクル 1分
h.フライヤーシステムを操作する気圧シリンダー
シリンダーの種類:二重作用シリンダー
最大力:2000ニュートン
空気供給要件:6bar (最低)
i.ストッパー - 椅子の底部が滑らないようにする
制御パネル
- ON/OFF ボタン
-LCDディスプレイ - 負荷計,速度,サイクル,時間
負荷感知設定 テスト中の家具が過負荷にならないようにします
試験のための予備決定力を選択するために
-空気調節器 - 圧力指示器を備えた空気調節器を備えなければならない.
k.安全機能

- 緊急時または必要に応じて機械の動作を停止するための安全装置を設置しなければならない.これは,気圧シリンダーを引き戻し,試験サンプルを放出させる.安全装置は,:
- 試料が失敗した場合にテストマシンを停止する

試験標本が失敗した場合,試験機を機械的損傷から保護し,試験標本を卸すとき,気圧シリンダーは引き戻します.
- 電源が切断された場合,マシンを停止します.
- 試験装置を 既定数回のサイクル/ストロックの終わりに停止する

仕様

1. 腕前座りの高さ 500~780mm または指定
2. タイマー LCD,0.01sec-99.9sec,1sec-99分99秒
3. マシンサイズ 1200*500*1000mm
4. 100-200ポンドの平行力
5. フォースストローク 0-24インチまたは指定
6. カウンターLCD 0-999,999回
7. 体重 250kg
8. パワー
9. 1ポンド AC220V 3A

基準

• ANSI/BIFMA X5.1-2011 11.4 フロントコーナー 負荷軽量テスト サイクリック・オフセンター
• ANSI/BIFMA X5.1-2011 18. 脚の強度試験 - 前面および横部適用
• ANSI/BIFMA X5.1-2011 20 足の支え耐久性試験-垂直サイクル
• ANSI/BIFMA X5.1-2011 21 腕耐久性試験 - サイクル
