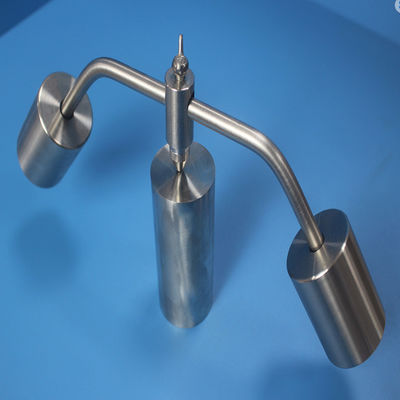

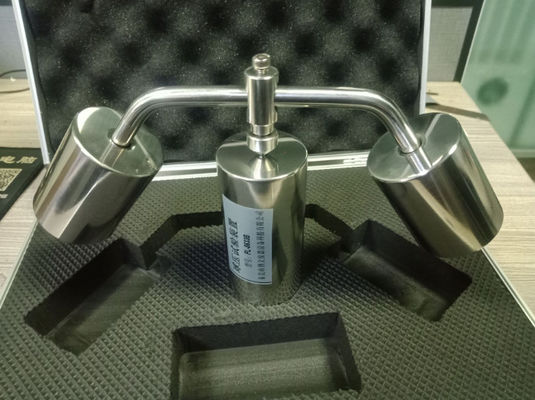

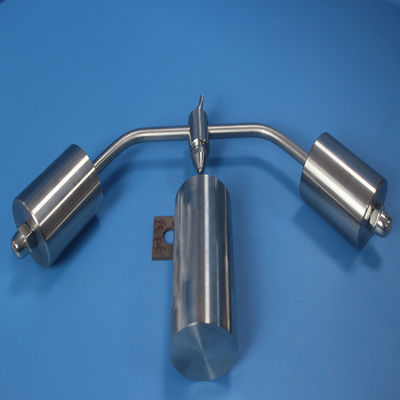

IEC60695-10-2:2014 ボール圧力計 / 不同鋼 / 2.4kg

IEC60695-10-2: オーケストラ2014ボール圧力計

オービュー:

装置は,ボール圧試験の関連標準規定の要件に従って設計および製造された特殊機器である.金属以外の材料の耐熱性試験に使用される電気機器およびその部品および部品,非セラミック固体電気隔熱材料および他の非金属材料の耐熱試験に適しています.

Tエクニカルパラメータ:

1球頭負荷: 20N±0.2N

2ローヤリング鋼 R2.5mm (直径: 5mm)

3材料:304ステンレス鋼

4試験温度: 60°C±2°C

5総サイズは420mm×150mm×60mm

6純体重: 4.2kg

Sタンドール:

GB4706,GB2099,JG/T3050 "建物の電流とアクセサリーの隔離"など

IEC60695-10-2:2003 "異常熱圧試験"規格は,異常熱シミュレーション試験プロジェクトによる熱変形に対する熱塑性材料の耐性を規定する

バランスcじゃあ,どうする?

圧力ボールが支えの上に置かれ,荷物体の位置は,その振動に応じて適正に調整され,その後,荷物体が引き締まる.圧力ボールが再びサポートに置かれます調整効果を決定するために,スイング状態を観察します.

均衡の場合のみ,圧力ボールは滑らかに配置することができます,そうでなければ,圧力ボールは,光学機器によって検出されば,大幅に振動します.検査結果の正確さに深刻な影響を与える.

試験方法:

ハードキャッシングとアクセサリーは,長さ80mmの3つのキャッシングを取って,キャッシング軸に沿って2つに切って,それぞれから1つのサンプルを取ります.アクセサリーは,適切なアクセサリーから作られる..

試料と耐熱試験器を 60°C±2°Cの温度でオーブンで一緒にし,試料を耐熱試験器のプレートに配置する.5mm 径の円形物体をサンプルの下端に置く.20Nの圧力で1時間保持 (袖では孔状の表面を押さなければならない) と,指定された時間に達した後,サンプルを取り出す.室温で冷却した後テスト用製品の指定温度での熱変形能力を評価するために,ベルニエ・キャリパーでインデント直径を測定し,その値は2mmを超えてはならない.

メンテナンス

1. R2.5 鉄球は鉄軸承,腐食防止に注意してください.

2支柱の端面を滑らかで滑らかに保つ.

32.5 熱対の穴を遮断する

4体重スクリューが緩むのを防ぐために
