スウィーブル耐久性テストチェア試験機械 BIFMA 5.1 オフィス座席家具用

スイベル耐久性試験機は、座席家具に使用され、DIN 4551、EN 1335、NEN 1812、BIFMA 5.1に準拠した荷重パッドと椅子固定用アクセサリーを備えています。

オフィスチェア、スツール、ガススプリングに使用され、試験対象は規格で規定された全試験手順または個別の選択された試験のいずれかに供されます。

各試験軸には、タッチパネルから操作されPLCで制御されるコントローラーが近くに組み立てられています。

適用分野

• オフィスチェアメーカー – 品質保証および製品開発試験

• 家具試験ラボ – 第三者認証および適合性試験

• 調達および品質管理部門 – サプライヤー資格認定および受入検査

• 人間工学に基づいた座席メーカー – スイベル機構の耐久性検証

• スツールおよびガススプリングメーカー – 部品耐久性評価

• 研究機関 – 製品比較分析および材料研究

適用対象: 回転シートを備えたあらゆる種類の椅子。

仕様

規格
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

構成品

1 試験フレーム

1 電動駆動スイベル試験リグ

1 アクチュエータ（荷重制御、ピストン径80mm、ピストンスローク500mm、2500N）

1 荷重パッド（直径200mm、DIN EN 1335準拠、カルダン式クランプ接続）

1 標準固定具一式

1 ロードセル5kN - ストッパー、クランプ一式

よくある質問

Q1: この装置は何に使用されますか？
この機械は、荷重下での繰り返し回転を長年シミュレートすることにより、椅子のスイベル機構の耐久性を試験します。これにより、メーカーは製品の品質を検証し、市場投入前に国際的な認証要件を満たすことができます。

Q2: 機械はどのように機能しますか？
試験機は座席に重量物を載せ、制御された速度（毎分5〜15回転）で最大120,000サイクル椅子またはプラットフォームを回転させます。PLCとタッチパネル制御により、セットアップと監視が容易です。

Q3: どの規格に準拠していますか？
BIFMA X5.1、BIFMA X5.4、EN 1335、DIN 4551、NEN 1812、BS 5459、EN 581-2をサポートしています。主な試験参照はBIFMA X5.1-2002、試験No. 9であり、手順はBIFMA X5.1-2017に基づいています。d)サイクリング装置は、利用可能な回転範囲または360度±10度のいずれか小さい方に調整する必要があります。利用可能な回転範囲が360度未満の場合は、回転試験機の回転を、スイベル機構がストッパーに接触するが乗り越えないように調整する必要があります。回転は双方向または単方向のいずれでも可能です。

付属の固定具と荷重パッドを使用すると、オフィスチェア、スツール、ガススプリング付きの座席など、回転シートを備えたあらゆる種類の椅子を試験できます。
Q5: 主要な試験パラメータは何ですか？d)サイクリング装置は、利用可能な回転範囲または360度±10度のいずれか小さい方に調整する必要があります。利用可能な回転範囲が360度未満の場合は、回転試験機の回転を、スイベル機構がストッパーに接触するが乗り越えないように調整する必要があります。回転は双方向または単方向のいずれでも可能です。

Q6: 機械には何が含まれていますか？
パッケージには、試験フレーム、電動駆動スイベル試験リグ、空気圧アクチュエータ（ボア80mm / ストローク500mm / 2,500N）、カルダン接続付き200mm荷重パッド、固定具、5kNロードセル、ストッパー/クランプが含まれています。d)サイクリング装置は、利用可能な回転範囲または360度±10度のいずれか小さい方に調整する必要があります。利用可能な回転範囲が360度未満の場合は、回転試験機の回転を、スイベル機構がストッパーに接触するが乗り越えないように調整する必要があります。回転は双方向または単方向のいずれでも可能です。

単相AC 220V 50Hz 5A
参照ドキュメント: BIFMA X5.1-2017 スイベル試験d)サイクリング装置は、利用可能な回転範囲または360度±10度のいずれか小さい方に調整する必要があります。利用可能な回転範囲が360度未満の場合は、回転試験機の回転を、スイベル機構がストッパーに接触するが乗り越えないように調整する必要があります。回転は双方向または単方向のいずれでも可能です。

b)シートが調整可能な場合は、最大シート位置に設定します。他のすべての調整可能な機能は通常の使用状態に設定します。
c)荷重の重心が回転軸の中心線から前方51〜64mm（2〜2.5インチ）になるように、シート上に122kg（270lb）の荷重を配置します（図1参照）。d)サイクリング装置は、利用可能な回転範囲または360度±10度のいずれか小さい方に調整する必要があります。利用可能な回転範囲が360度未満の場合は、回転試験機の回転を、スイベル機構がストッパーに接触するが乗り越えないように調整する必要があります。回転は双方向または単方向のいずれでも可能です。

e)360度回転する椅子の場合、1サイクルは1回の全回転です。360度未満回転する椅子の場合、1サイクルは一方のストッパーからもう一方のストッパーへの回転です。

f)シートまたはプラットフォームは、毎分5〜15回転の速度で60,000サイクル回転する必要があります。

g)シートの高さが調整可能な場合は、高さを最低位置に設定します。

h)すべての椅子について、さらに60,000サイクル試験を継続し、合計120,000サイクルとします。

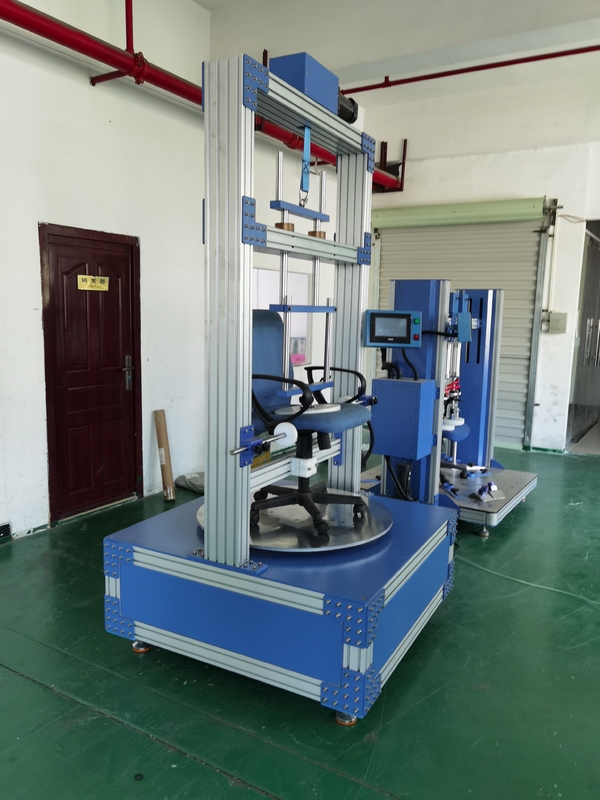

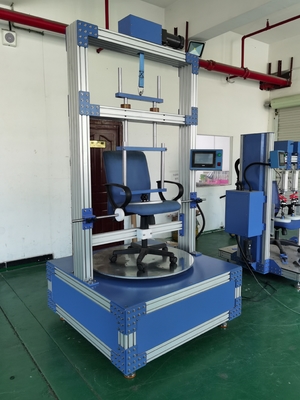

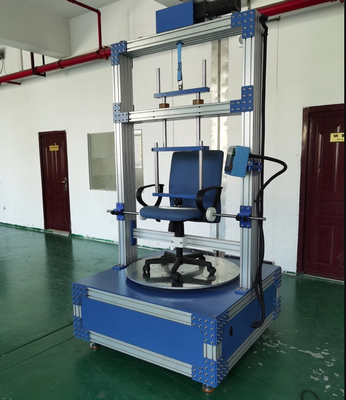

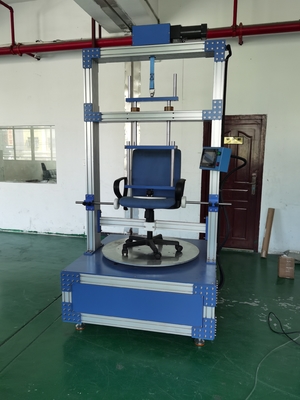

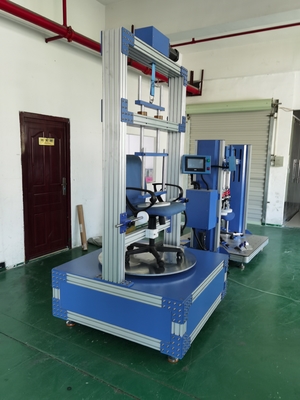

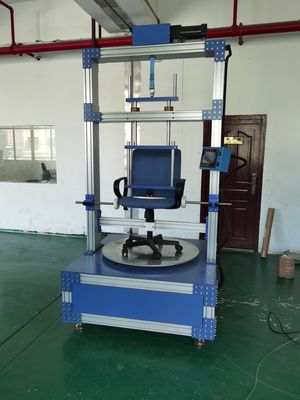

試験画像:
