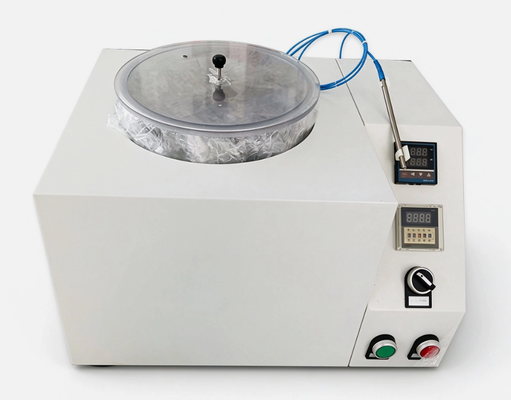

|
眼鏡架汗液測試機旨在評估鏡架的耐汗液腐蝕性，確保其可安全佩戴兩年以上。
這可以防止汗液腐蝕引起的變色和鍍層脫落，從而保障佩戴者的健康和安全。該設備專門根據 ISO 12870 等標準開發，採用先進的溫度控制技術，可保持測試溫度一致且穩定。配備可調節的定時器和溫度計，可滿足各種標準對測試時間和溫度的具體要求。設備採用德國進口的耐腐蝕、耐衝擊玻璃容器，並配備安全裝置，不僅確保操作安全，還使測試過程更加直觀，可實時監控和精確控制測試進度。
GB/T14214, QB2457, ISO12870
1. 測試溫度：55℃ ± 5℃
2. 測試時長：8、16 小時 ± 30 分鐘
3. 電源：220V 50Hz
4. 機器尺寸：30×30×33CM（長×寬×高）
5. 重量：10KG
6. 測試玻璃缸尺寸：φ220，高100mm（帶蓋， 鏡架支架，提供玻璃缸）7.
測試汗液由用戶提供 人造汗液溶液，組成如下：
a)
乳酸，純度>85%質量分數； b) 氯化鈉（經認可的分析純，p.a.級或更高）；
c) 水，符合 ISO 3696 3 級。使用合適的容器，稱取（50 ± 0.1）g 乳酸和（100 ± 0.1）g 氯化鈉，並在 900 ml 水中溶解。使用燒瓶（8.3.1.3），加水至 1 升。
8.3.2
測試 程序 8.3.2.1 用人造汗液溶液覆蓋容器底部，最小深度為 10 mm，使（堆疊時）最低鏡架的最低部分距離溶液不小於 12 mm。

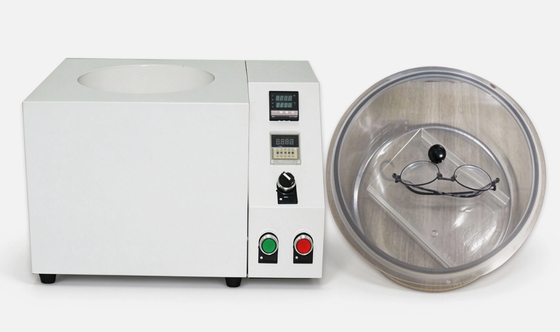

將帶有測試鏡片的測試樣品 1 放置在支架上，將鏡腿完全展開（對於帶彈簧鉸鏈的鏡架，展開至最大自然程度，不激活彈簧機構），鏡腿的底部邊緣靠在支架上（見圖 D.1）。確保眼鏡架不接觸其他樣品或容器壁。
關閉容器，放入烘箱中，並保持在（55 ± 5）°C。
8.3.2.2 （8
±0.5）小時後，取出每個樣品並立即用水沖洗。用軟布無摩擦地乾燥。 8.3.2.3 30 分鐘內，在 Z.2 中所述的檢查條件下檢查每個測試樣品。與相同但未測試的眼鏡架進行比較，檢查並記錄任何斑點或顏色變化，見 4.11 中的要求。
8.3.2.4 將測試樣品放回支架上，關閉容器，並將測試溫度保持在（55 ± 5）°C，再進行（16 ± 0.5）小時。完成第二個時段後，取出樣品，用軟布無摩擦地清潔和乾燥。
8.3.2.5 30 分鐘內，在 Z.2 中所述的檢查條件下，檢查樣品中容易與佩戴者皮膚長時間接觸的區域。與相同但未測試的眼鏡架進行比較，檢查並記錄任何腐蝕、表面劣化或塗層分離 - 見 4.11 中的要求。
4.11
樣品目視檢查規定a) 測試 8 小時後，鏡架（不包括鉸鏈和螺釘）上沒有出現任何斑點或明顯的顏色變化（表面光澤度損失除外），並且
b) 在與皮膚長時間接觸的部件上，即鏡腿內側、鏡框底部和下部以及鼻樑內側，經過總計 24 小時的測試後，沒有出現腐蝕、表面劣化（例如粗糙度、橘皮外觀）或任何塗層層的分離 - 見 4.11 中的要求。
如果眼鏡架由天然有機材料製成，並且製造商建議使用乳霜或蠟等產品進行維護，則在測試前，應根據製造商的說明使用該產品對鏡架進行準備。測試結束時，如果鏡架在檢查顏色變化或表面劣化時未能滿足此要求，則等待一天後再次檢查顏色變化或表面劣化。如果鏡架恢復了原來的顏色和表面光潔度，則眼鏡架被認為通過了測試；如果鏡架變色
d，則鏡架被認為未能通過測試。
