タッチ画面制御を用いるEN 11925-2の建築材料の燃焼性のテスター

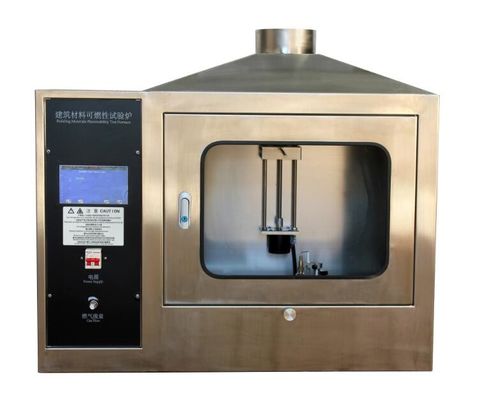

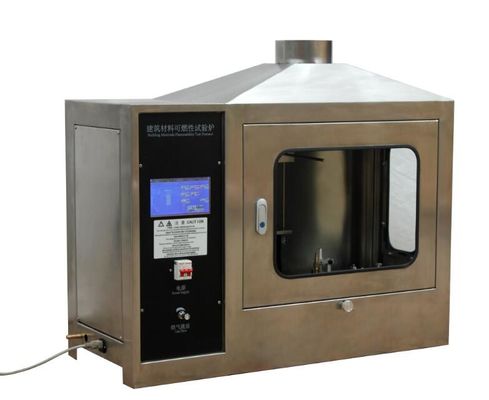

タッチスクリーン制御付き建築材料燃焼性試験炉

SL-FL13 単一燃焼項目

材料の燃焼特性試験に正確で信頼性の高いデータサポートを提供します。

製品概要

SL-FL13 単一燃焼項目は、GB/T 20284-2006 および BS EN 13823、その他国際的に認められた試験規格に厳密に準拠しています。建築材料、装飾材料、断熱製品の燃焼性能分類試験および研究開発に最適です。この装置は、プロパンサンドバーナーを備えた二重垂直試料トロッコ構成を特徴とし、高精度な熱放出率および煙発生率測定、UV炎アウト保護、完全自動インテリジェント制御を統合しています。

これにより、製品の火災反応特性を正確に評価し、GB/T 8624 火災分類認証に合格し、製品の市場投入までの時間を短縮できます。

技術概要

1. システム構成

• トロッコ（垂直試料2本を保持）+ 固定フレーム + ガス収集フード + J型排気ダクト
• 遠心ファン + 速度制御ユニット + 総合測定セクション + ガス分析キャビネット + データ収集システム

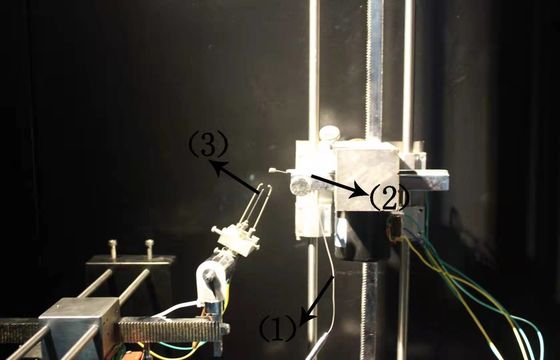

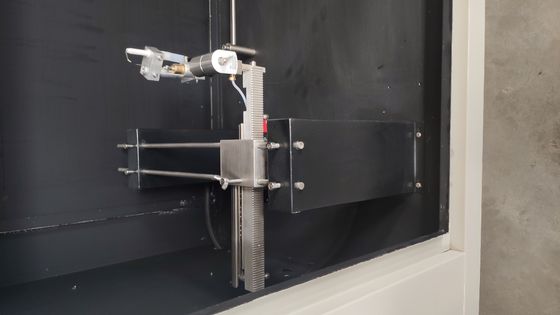

2. 試料トロッコおよび点火システム

• 垂直試料位置2箇所；垂直角度下部にサンドバーナー
• 表面点火方式；炎検出システムによる炎アウト保護
• 固定フレームに補助バーナーを搭載、炎検出も装備

3. 排気システム

• フレーム上部にステンレス製ガス収集フード
• ステンレス製J型排気管：内径（315±5）mm、50mmの高温鉱物ウール断熱材付き
• 連続排気流量：0.50～0.65 m³/s、周波数制御
• 遠心ファン：最大300℃に耐え、ステップキャリブレーション高温条件に適しています

4. ガス供給および流量制御

• マスフローコントローラー：範囲 0～2.5 g/s、精度 読み取り値の≥1.5%
• 647 mg/s および 2000 mg/s への自動ガス供給制御；試験中の供給レート変動 ≤ 5 mg/s、熱出力 30.7 ± 2 kW を保証

5. 排ガスサンプリングおよびコンディショニングシステム

• 構成要素：灰フィルター → コールドトラップ → 2つの乾燥カラム → サンプリングポンプ → ペリスタルティックポンプ
• 灰フィルターヘッド：0.5μmの内部フィルター材を備えた固体PTFE
• ダイヤフラムポンプ：流量 400 L/h、高温・耐腐食性
• コンプレッサーコンデンサー：冷却能力 320 kJ/h、露点安定性 0.1℃、静的変動 0.1 K、IP20保護
• 輸入ロータメータ：範囲 0～5 L/min、アナライザー入口流量を調整

6. ガスアナライザー（O₂ および CO₂）

7. 測定セクション（パイプおよびセンサー）

• 2155 mm の配管が含まれます：

• 圧力プローブ
• 3つの熱電対
• ガスサンプリングプローブ
• 白色光システム

• 双方向圧力プローブ：範囲（0～100）Pa、精度 ±2 Pa、90%応答時間 ≤ 1 s
• ガスサンプリングプローブはガス調整装置および O₂/CO₂ 入力アナライザーに接続

8. 煙測定 – 光学システム

• 光源：白熱灯タイプ、色温度（2900 ± 100）K
• フレキシブルジョイントを介して排気管側面に設置
• レンズシステム：光を直径 ≥ 20 mm の平行ビームに集光；発光孔径（d）とレンズ焦点距離（f）は d/f を満たす< 0.04
• 検出器：シリコンフォトダイオード（以下の特性を持つ）：

• 線形安定性：0.1%
• 10ビット測定範囲
• スペクトル応答は CIE V(λ) カーブと一致、精度 ≥ ±5%

• 光学減衰システムの90%応答時間 ≤ 3 s
• 側管に圧縮空気を導入し、光学装置を清潔に保ち、ドリフト仕様を維持

9. ソフトウェアおよびキャリブレーション機能

ソフトウェアは以下のインターフェースを提供します：

• O₂/CO₂ アナライザーキャリブレーション（ノイズおよびドリフト）
• 光学システムキャリブレーション（煙測定のノイズおよびドリフト）
• 光学システムフィルターキャリブレーション
• 空気量キャリブレーション（制御範囲）
• ステップキャリブレーションおよびヘプタンキャリブレーション

ステップキャリブレーション要件：

• O₂/CO₂ アナライザー遅延時間 ≤ 30 s
• O₂/CO₂ アナライザー応答時間 ≤ 12 s
• バーナースイッチ応答時間 ≤ 12 s
• 温度応答時間 ≤ 6 s
• 比率 Q_gas_30s(T) / HRR_30s(T) は（100 ± 5）%で連続すること
• ステップ2とステップ3の平均HRRの差 ≤ 0.5 kW

ヘプタンキャリブレーションの受け入れ：

• 単位質量あたりの発熱量：THR/m = 4456 ± 222.8 MJ/kg

10. 試験出力パラメータ

• 平均熱放出率 – RHRav(t)
• 総熱放出量 – THR(t)
• 1000 × [RHRav(t) / (t-300)] – （FIGRA計算に使用）
• 火災成長率指数 – FIGRA
• 600秒での総熱放出量 – THR600s
• 側方延焼の発生 – LFS
• 平均煙発生率 – RSPav(t)
• 総煙放出量 – TSP(t)
• 10000 × [RSPav(t) / (t-300)] – （SMOGRA計算に使用）
• 煙成長率指数 – SMOGRA
• 600秒での総煙放出量 – TSP600s

11. 規格、寸法、重量

• 規格：EN 13501、EN 13823
• 寸法：3000 mm (幅) × 4500 mm (高さ) × 3000 mm (奥行き)
• 重量：650 kg

用途

火災試験・分類 – 建築材料および製品向け

CEマーク火災試験 – 建材製品向け

火災反応評価 – 新製品開発向け

品質管理および出荷検査 – 生産ライン向け

設置要件

設置高さ：5メートル以上

床面積：3m × 3m以上

電源要件：220V、10A；380V、5KW

周囲温度：10℃～35℃

ガス要件：プロパンガス

校正ガス：N₂、CO₂ 標準ガス

校正標準：ヘプタン

よくある質問（FAQ）

Q1:私の規格に適合していますか？

A1:はい。EN 13823 および GB/T 20284 に準拠しています。結果は EN 13501-1 分類（A2-B-C-D）をサポートします。現在のバージョンと古いバージョンの両方の規格に対応しています。

Q2:安定性と精度はどの程度ですか？

A2:非常に高いです。加熱、点火、煙収集は完全に自動化されています。キャリブレーションは厳格で、ガスアナライザーは <3秒で応答し、データ収集は5秒で行われます – すべて規格のタイムラインを満たしています。Q3:どのようなパラメータをカバーしていますか？

A3:すべての主要パラメータ：HRR、THR、FIGRA、SPR、TSP、SMOGRA、さらにLFSとドロップレット – EN 13501-1 または GB 8624 グレードを直接決定します。

Q4:操作は簡単ですか？

A4:はい、もちろんです。直感的なインターフェース、自動点火/ガス制御。現場でのトレーニングが含まれています。

Q5:費用対効果はありますか？

A5:1台で全てをこなせるため、スペースと予算を節約できます。長期的な信頼性と低いメンテナンスコストのために、プレミアム輸入部品で製造されています。

Q6:メンテナンスとサポートは？

A6:1年間の保証 + ライフタイムサポート。設置、トレーニング、キャリブレーション、試験方法開発、CMA/CNAS認定コンサルティングが含まれます。

アフターサービスおよび技術サポート

1年間のアフターサービス、生涯技術サポート

機器の設置とキャリブレーション

キャリブレーションサービス

試験方法開発のサポート

技術トレーニング

お問い合わせ

完全な技術仕様、見積もり、またはデモンストレーションのスケジュールについては、営業チームまたは正規代理店にお問い合わせください。専門的かつ迅速な技術サポートとサービスを提供いたします。
