BS 476-7 スウ表面 広がる炎Tエステル壁の炎の延伸を測定するための

製品導入

BS 476 第 7 部分では,逆流量条件下,垂直位置に向き合っている製品の試料の表面に沿った炎の横向の拡散を測定するための試験方法を規定している.炎の拡散速度と範囲に基づいて分類するシステム主に壁や天井の露出面として使用される基本的には平らな材料,複合材料または組成物の最終使用性能を比較するのに適したデータを提供する.

製品パラメータ

1放射線パネルの面積は850mm × 850mmで,構造的サポートフレームは強化されています.
2. 標本保持器は放射パネルに垂直で,標準スケールのマークは上です. 炎の伝播距離に応じて,重要な熱放射流が測定できます.
3. 水冷却循環装置を装備し,サンプルホルダーは,長期間の高温による損傷を避けるために水冷却することができます.
4. スパーク発火モードを用いた小火の点火装置を装備する.
5. 放射線パネルは高温検出装置で装備されています. 放射線パネルをオフにすると,空気源は自動的に切断されます.
6水冷熱放射線流量センサーを装備し,結果は米国NISTまで遡ることができます.
7電気制御ボックスで装備され,ガスと空気流を調整し,熱放射線流量値を表示できます.
8試験に必要な情報を表示するためのPLCと人間機械インターフェースを備えています.

特徴

1この装置は,ラウンドに垂直に設置された放射線パネルで構成され,フレームワークに支えられています.
2放射線パネルは,ガスと空気混合物で汚されています.
3放射線パネルは,気ガス空気混合物の効率的な燃焼を可能にするように設計された,孔隙のある火熱性型燃焼ブロックのために,850mmの平方です.パネルの表面に炎が起こらない状態で,運用条件下.
4放射線パネルとその周囲は,パネルの中央が床面から約1250±100mmの位置にあるように枠の上に支えられています.
5装置の片側には試料ホルダーと試火装置が設置されている.
6標本保持器は,水冷蔵されたフロントプレートを持つ水冷蔵された鋼のフレームで構成されています.顔プレートは,その上と下の縁で20±2mmで標本を重なり,放射線パネルに隣接する垂直の縁の上に.
7試料を表面プレートに固定するために,スプリングを装着したクランプが配置されます.
8試料保持器へのポータブルな水供給は,試料保持器からの出口で最大温度が35°Cを超えないようにします.
9. The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.
10標本保持器の高さは,試験の間,放射パネルの表面から横向きに揺れるように,ヒンジになっている.試験位置から待機位置へ,そしてその逆.
11パイロットバーナーには鋼管があります
12放射線パネルへのガスと空気供給線には流量計,圧力調節器,制御バルブ,安全装置が含まれています.
13. 熱流量計:範囲: 0 ~ 50 kw/m2; 表面放射性:ɛ=0.95±0.05.
14保持器,校正された熱流量計と固定付きの偽型校正板.

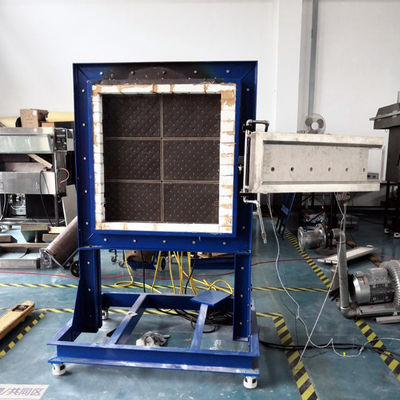

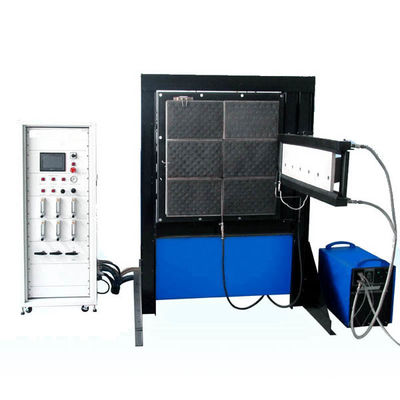

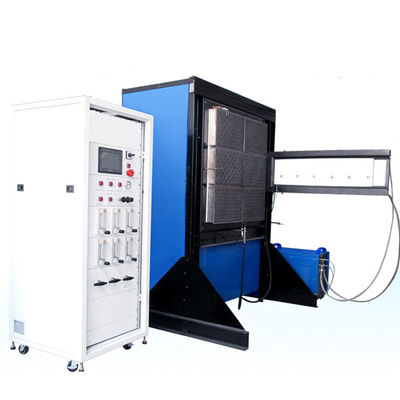

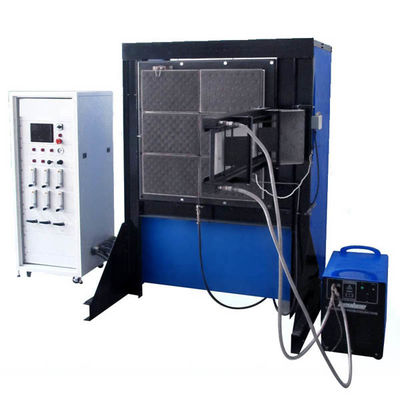

製品の詳細表面に広がる炎Tエステル

表面の炎の拡散試験装置はBS 6853シリーズの高速鋼製の炎阻害試験装置です.イギリスの建材と高速鋼の耐火性試験基準に適している標準はBS 476-7です. 試験方法は,標本表面の横延伸を速度に基づいて決定するために使用されます. 延伸長は燃焼レベルを決定します.BS 476-7 は,主に壁や天井の露出表面の炎の拡大を測定するために使用されます.
試験方法は,放射熱エネルギーの漸進的な変化に耐えて,サンプルを小さな炎で点燃させることで,臨界放射流量を測定することです.熱散電パネルは 850mm × 850mm試験標本保持器は水で冷却され,熱放射流曲線を校正するための穴を開けた校正プレートと熱放射流量センサーを装備する.試験器具は,研究室の場所で高い要求事項があります.試験器具を組み立てられる前に,使用者はより多くの安全対策を必要とします.

標準:BS:BS 476-7
尺寸:1220mm (W) x 550mm (D) x 1920mm (H)
体重:210kg

設置要件

電源: 230 ボルト 名目10 アムペア
環境温度: 10°C~35°C
ガス供給:プロパンと空気圧縮機
試験室 400m3

申請

- 壁板と装飾板

- 天井タイルと吊り天井システム

- 露出面として使用される複合材料と組成物

- 壁や天井の保温内膜

- BS 476‐7 (クラス 1 〜 4) の消防安全分類

- 0 級 (不燃性要件と組み合わせ)

- 建築材料の品質管理と研究開発試験

- 第三者試験研究室と認証機関

よく 聞かれる 質問

Q1: SL‐FL73 はどの規格に準拠し,何を測定するのですか?

A1: BS 476‐7 に適合する.試験器は,壁や天井の内膜材料の垂直表面に沿って放射熱によって広がる横向きの炎を測定する.ローナンス・ローナンス・ローナンス・ローナンス・ローナンス・ローナンス.

Q2:この機器でテストできる材料は?

A2: 壁板,天井板,装飾板,複合材,壁や天井の露出面として使用される熱隔熱内膜.基本的には平らな材料,複合材に適しています.,集会も

Q3: BS 476‐7 の基準で分類システムはどのように機能するのですか?

A3: 分類は,1.5分後と試験終了時に測定された炎の拡散距離に基づいています.クラス1は最も低い炎の拡散を示し,クラス4は最も高いリスクを示します.クラス0は,複合材料のクラス1と非燃焼性を要求する等級である..

Q4: 検査結果はどのくらい正確で,繰り返せるか?

A4:高精度は,孔状の火熱耐性バーナー,安定したガス/空気制御,NISTによる追跡可能な流量センサーと孔付きプレートによる校正によって達成される.水冷蔵庫は恒常的な熱条件を維持する標本を繰り返し配置できるようにします.

Q5: 操作が簡単ですか?

A5: はい.火花点火,スプリング式クランプ,PLC/HMIインターフェースにより,試料のシンプルなマウントと自動化試験を実行できます.試験パラメータはインターフェースで設定されます.熱流を含むリアルタイムデータが試験中に表示される.

Q6: 設置の主要な要件は何ですか?

A6: 抽出がない10~35°Cの部屋に設置する. 電源: 230V,10A名目. ガス:プロパンと圧縮空気. 試験室の容量: 400m3.維持のためには,放射線パネルの定期的な清掃と定期的な校正検査が推奨されます..

表面拡散炎テスト.pdf

炎の拡散テストとは?

炎の拡散試験表面の炎と直接相関して,炎が基板上に広がる傾向を測定することを目的とする.リアルな火災のシナリオでの拡散です
