| ブランド名: | SKYLINE |
| モデル番号: | SL-7601S |
| Moq: | 1単位 |
| 価格: | negotiated |
| 支払い条件: | T/T、L/C、ウェスタン・ユニオン、 |
| 供給能力: | 1かの単位月 |
| 電源電圧 | AC220V AC50Hz |
| 最大動作電源 | ≥5KW |
| コーンヒーターの電源 | ≤5KW |
| 熱出力熱 | 0~120KW/m2 |
| 標本箱の最大位置 | 100mm × 100mm × 50mm |
| 排気ガス流量 | 0.012m3/s~0.035m3/s (調整可能) |
| タイミング値の解像度 | 1s の誤差 < 1s/n |
| 酸素分析 | パラマグネティック酸素分析器,濃度範囲 0-25% |
| 煙密度の分析 | (選択可能) |
| 赤外線分析機 | CO: 0-1% CO2: 0-10% (オプション) |
製品特性と用途
1.コーンカロリメーター,移動分析キャビネット,ISO9705,EN13823など,ISO5660,ASTME1354,BS 476 Part 15などに準拠する大型熱放出率試験システムに接続できます.試験基準.
2. 統合テストボディと19インチ分析キャビネット,組み込みPC15インチタッチスクリーンコンピュータ,全制御と自動テストのために.

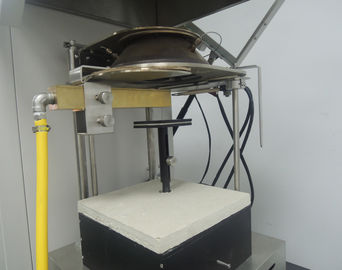

3円形ヒーターの定位電力は5000Wで,熱出力は0~100kW/m2で,PID温度コントローラを使用し,放射線コーンが水平または垂直であることができます.
450 x 50mm のサンプル表面の中央部分に曝されれば,偏差の中心部の放射線は2%を超えない.
5標本の重量範囲 0 ~ 3000g;精度: 0.1g.
6. 試料に放射線を送信するために自動シャッターが開きます.
7.ABB EL3020 パラマグネティック酸素分析器,パラマグネティック変化の方法を使用してガス中の酸素濃度を測定する.濃度範囲0〜25%
8レーザーシステムを用いた煙密度の分析.このシステムは,0.5mWのヘネレーザー,メイン検出器と補助検出器で構成されています.

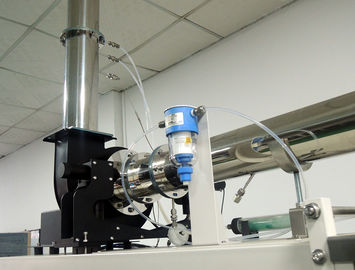

排気システムは,扇風機,煙の収集カバー,排気管と孔プレート流量計などで構成されています. 0 ~ 50g/sの排気扇風機流量,精度0.1g/s.
9685mmの煙を集めるハッドからリングサンプルが設置され,12つの穴があります.
10排気ガス流量は,風扇の上350mmの鋭角孔の両側,鋭角孔の内径の圧力差を測定することによって決定されるべきである.
エッジ・オリフィース・プレートは57mm+1mmです
11.ABB SCC-Sガス採取システムには採取ポンプ,フィルター,冷却キャプチャ,排水,水フィルター,CO2フィルターが含まれます.
熱流量計 (ISO 5660) を使用する場合,水道設備や配管を必要としない携帯水冷却システム.
12試験システム全体の反応を校正するために,C系数の値を測定するために,正方形開口の銅の校正バーナーを使用する.
13データ取得システムは,酸素分析器,孔計,熱対,その他の機器の出力を記録することができる.
申請
コーンカロリメーターは,以下を含む幅広い材料の燃焼および火の振る舞いを評価するのに適しています.
• 建築材料と建築製品
• 鉄道材料
■ワイヤとケーブル材料
•ポリマー材料
複合材料
• 火災研究および実験室試験に使用される材料
材料製造者,火力試験研究室,研究機関,および火力性能試験に関与する他の組織によって使用できます.

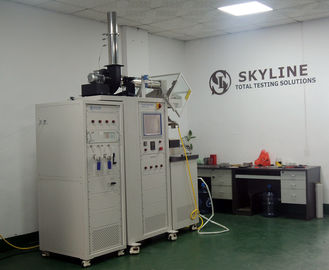

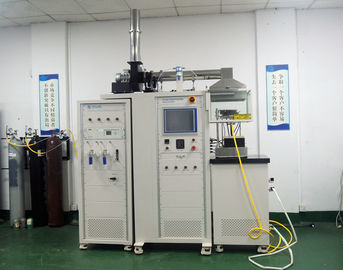

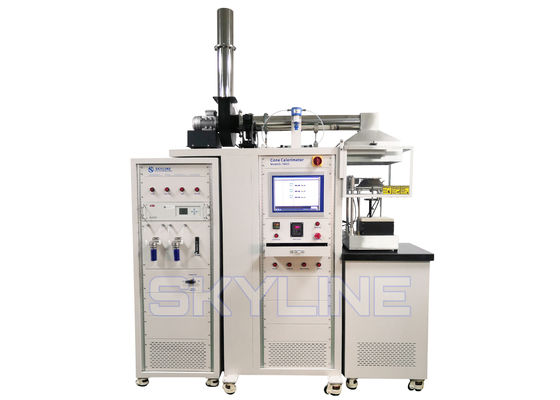

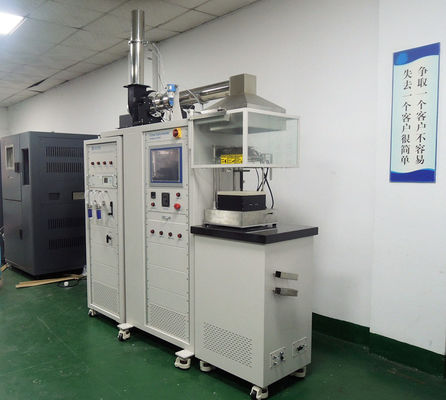

コーンカロリメーターの製品詳細
コーンカロリメーターの名前は,ドクター・コーンが使ったコーン式ヒーターから得られました.ベンチスケール酸素の枯渇のために100kW/m2までフローストで試験標本 (100mm×100mm) を検査するために彼の開発コーンカロリメーターテストは,純粋な燃焼カロリーは,燃焼に必要な酸素量と比例するという理論に基づいています.1kgの酸素が消費されるたびに1MJ/kgが生成される試験材料から生成された熱排出量,点火時間,酸素消費量,COとCO2生成量,および点火ガスの流れを測定する.
基準
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2:2013
GB:GB/T 16172:2007
設置要件
電源: 230 ボルト 名目 50 アムペア
環境温度: 10°C~35°C
尺寸:装置: 1800mm (W) x 900mm x (H) x 2600mm (D)
ガス供給:メタン,窒素,圧縮空気
コーンカロリメーターの操作のビデオは以下のリンクで確認してください:
https://youtu.be/-U20AJEfArg
会社プロフィール.pdf
よく 聞かれる 質問
Q1:コーンカロリメーターは何のために使われますか?
A1:コーンカロリメーターは,材料の燃焼性能と燃焼性能を評価するために使用されます.熱放出率,点火時間,酸素消費量,煙の発生燃焼中の質量損失.
Q2:コーンカロリメーターはどのように動作しますか?
A2: コンス熱計は酸素消費原理に基づいて動作します.試験標本で消費される酸素量は測定され,材料から放出される熱を評価するために使用されます...
Q3:このコーンカロリメーターでどのような基準を使用できますか?
A3:製品仕様にはISO 5660,ASTM E1354,BS 476 Part 15,ASTM D6113,ASTM E1740,ASTM F1550,EN 45545-2:2013およびGB/T 16172が記載されています.2007適用される規格は,特定の試験アプリケーションに依存します.
Q4:コーンカロリメーターを使用してどんな材料を検査することができますか?
A4:コーンカロリメーターは,建材,鉄道材料,ワイヤとケーブル材料,ポリマー,複合材料および他の燃える材料は,適用される試験方法に従って..
Q5:コーンカロリメーターはどんなパラメータを測定できるのですか?
A5:システム構成に応じて,装置は熱放出率,点火時間,酸素消費量,煙発生,COおよびCO2生成,質量損失および燃焼ガス流量を測定することができます.
Q6:煙の分析は可能ですか?
A6:はい.煙密度の分析はオプションの構成として記載されています.このシステムは,COおよびCO2分析のための赤外線分析器を装備することもできます.
Q7:コーンカロリメーターは他の火力試験システムに接続できますか?
A7:製品仕様によると,コーンカロリメーターは,ISO 9705とEN 13823などのより大きな熱放出率試験システムに接続できます.
