5%の正確さASTM E1623の中間スケールの熱量計

ASTM E1623の中間スケールの熱量計

1.Product導入

縦に特定の放射源--にさらされるサンプルの燃焼の特徴を測定するのに使用される中間スケールの熱量計

2.Technical変数

• 2.1装置は放射版、サンプル取付金具、ガス送管のコレクションおよびサンプル ガスのコレクション システム、ガス分析およびデータ処理システムおよびガス供給 システム含んでいる;
• 2.2放射パネルの取付金具は50*50mm正方形の管によって溶接され、表面は効果的に耐用年数を高めることができる黒いコーティングが塗られる。正方形の管は冷水によって熱変形を防ぐために冷却することができる;
• 2.3放射の版は高温抵抗力がある陶磁器の版で構成され、表面は火なしの赤外放射の源を形作ることができ強度は50kw/m2よりより少しではない;
• 2.4単一の陶磁器ディスクのサイズは95*158mm、4部分形作るモジュールを、合計27のモジュール形作る1524*1330mmのサイズの放射源をである;
• 2.5電気火花点火装置によって発火する点火用バーナーによって装備されていて、;
• 2.6各々の3つのモジュールは吹く装置、自然なガス制御装置およびベンチュリ管のミキサーがそれぞれ装備されている;
• 2.7サンプル取付金具は厚く高温および固定してサポート サンプル152mmまで抗できる炭素鋼によって溶接される、;
• 2.8サンプル取付金具はトロリーで取付けられ、テスト サンプルは地面で柵によってすぐに置かれ、取除くことができる;
• 2.9装置の重量を量ることと装備されていて、正確さは1g低い;
• 2.10 water-cooled保護カバーと100°Cよりより少しの表面温度から放射に露出される前にサンプルを保護するために装備し2秒以内のwater-cooled保護カバーから空気装置を通した移ることができる;
• 2.11 1℃として低い正確さの放射版の表面温度を、測定するために高音計によって装備されていて;
• 2.12テスト サンプルを発火させるのに使用されるサンプルの底そして上に取付けられている電気熱するワイヤー点火装置;
• 2.13シュミツトBoelterのwater-cooled熱流のメートル、測定範囲0-50kw/m2の正確さ±3%;
• 2.14 740kg/m3ケイ酸のカバー プレートから、サイズ1000*1000*12.7mm成っているの熱流の口径測定のパネル放射熱に目盛りを付けるのに使用される表面で整理される5x5合計25の口径測定の穴;

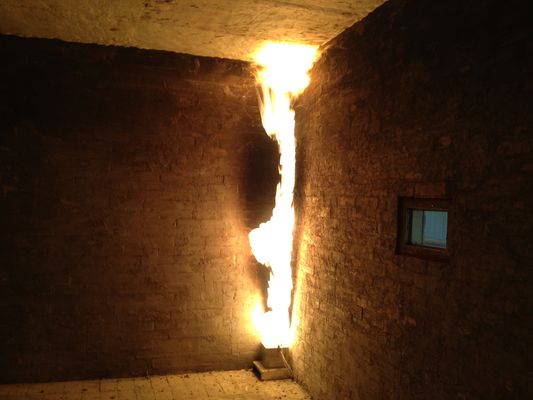

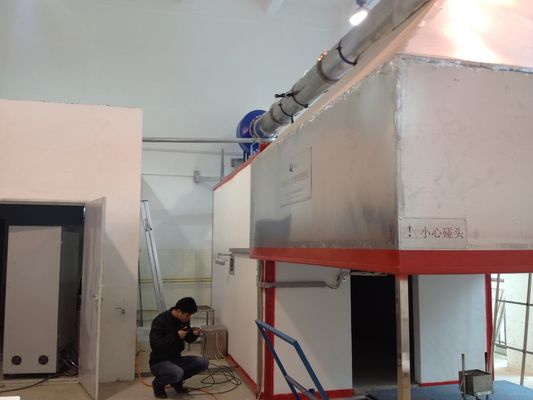

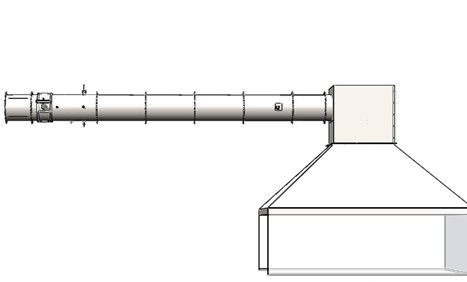

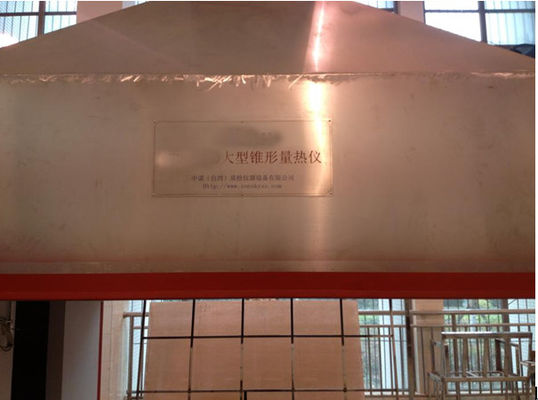

• 2.15円錐ガス送管のコレクターは重量を量るテーブルおよびサンプルの上で直接取付けられている。最下のサイズは2440mm*2440mmであり、高さは1000mmである。円錐ガス送管のコレクターの上は900mm*900mm*900mmの正方形である。*900mmの鋼板は上の正方形にガス送管のhomomixerを形作るために取付けられている;
• 2.16ステンレス鋼の排気管の最も短い長さは5000mmよりより少しではない、直径は400mmであり、両端はガス送管の混合装置が装備されている;
• 2.17煙の排気機構に燃焼テストで発生するすべてのガス送管を集める十分な容量があるファンの排気の容積は絶えず調節可能であり、煙の排気容量は8000m3/hよりより少しではない;
• 2.18換気扇は遠心ファンである、内部タンクはステンレス鋼から成っている、温度は300度よりより少しではないし、速度を調節するのに周波数変換ファンが使用されている;

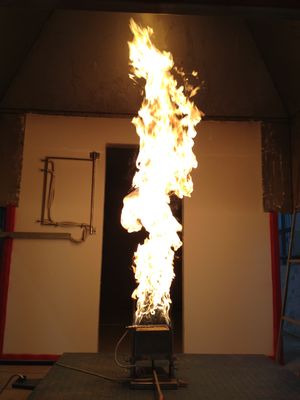

• 2.19砂場バーナーの点火は表面の点火方法を採用し、低い点火の成功率の火花点火そして他の点火方法を使用しない。
• 2.20マス フローのコントローラーを輸入した、範囲は0g/s-7g/sである、読む正確さは1.5%以内ではないし、最高の出力電力は300KWである;
• 2.21 500mmの長さの管は3つの作り付けの熱電対を備え、熱電対の設置位置はコレクターからの少なくとも400mmである;
• 2.22広範囲の測定区域の2155mmの長さのパイプラインは圧力調査、3つの熱電対およびガスの見本抽出調査装置が装備されている;
• 2.23すすフィルターから、コラムを、ポンプおよび不用な液体の調整装置乾燥する、冷却トラップ成っているガス送管の見本抽出システムはガス送管のサンプルの有効なコレクションおよび不用な液体の取り外しを保障べきである;
• 2.24輸入されたダイヤフラム ポンプ、流動度:33L/minの真空:700 ㎜Hg、圧力:2.5棒;
• 2.25アメリカのPARKERのすすフィルターのフィルター頭部は0.5um PTFEフィルター物質的な内部との固体PTFEから、成っている;
• 2.26湿気フィルターのフィルター頭部は固体PTFEから成り、最下の液体はトラップを通して流出させることができる;
• 2.27圧縮機のタイプ コンデンサー、冷却容量320KJ/hは、露点の安定性を0.1度、露点の静的な変更0.1K、保護等級IP20;
• 2.28 0-1L/min.の範囲が付いている輸入されたロタメーター。
• 2.29装甲0.5mmの直径であるオメガの3つの熱電対、Kタイプの熱電対を絶縁した。接触は半径が付いている円アークにのあるべきである（87±5） 120 °の含まれた角度の軸線からのmm、;
• 2.30 2組の対面調査は少なくとも（0-100） Paの範囲および±2Paの正確さの輸入された圧力センサーによって接続される。圧力センサーの90%の出力の応答時間は最高で1sである;
• 2.31ガスの見本抽出調査はガスの調整装置およびO2および二酸化炭素の入口のガス分析器と接続される。酸素の検光子の正確さは0.02%であり、応答時間は12秒以下ではない;
• 2.32輸入された酸素の検光子は常磁のタイプであるべきで、少なくとも16%-21% （V/V） 02を測定できる。酸素の検光子の応答時間は12sを超過するべきではない。検光子の30min、漂流および騒音の中では100×10-6よりもっと。データ収集 システムへの検光子の出力は100×10-6の最高の決断があるべきである;
• 2.33輸入された二酸化炭素の検光子はIRのタイプべきで、少なくとも0%-10%の集中の二酸化炭素を測定でき検光子の直線性はフル・スケールの少なくとも1%べきである。検光子の応答時間は12sを超過するべきではない。データ収集 システムへの検光子の出力は100×10-6の最高の決断があるべきである;
• 2.34光減衰システムは適用範囲が広い接合箇所が付いている煙の排気管の側面の管で取付けられ、次の装置を含んでいる白熱軽いタイプである、:
• 2.35ランプは電球で、（2900±100） K.の色温度で使用される。電源は安定した直流であり、現在の変動範囲は±0.5%の内にある（を含む温度、短期および長期にわたる安定性）;
• 2.36少なくとも20mmの直径が付いている平行ビームにライトを集中するのに使用されるレンズ系。フォトセルの発光穴はそれの前のレンズの焦点で見つけられd/fが0.04よりより少しであるように直径（d）はレンズの焦点距離（f）によって決まるべきである;
• 2.37探知器におよび輸入されたケイ素 フォトダイオード調査は、光電検出部屋0.1%の線形安定性、10ビット測定の範囲が、ケイ素 フォトダイオードの分光分布のresponsivity CIE （照明のカーブ）に一貫している、標準関数V （γ）少なくとも±5%の正確さを達成できるある;
• 2.38光減衰システムの90%の応答時間は3sを超過するべきではない;
• 2.39データ収集 システムは（自動的に記録的なデータに使用される）、O2および二酸化炭素のために、正確さ少なくとも100×10-6 （0.01%）、温度の測定のために、正確さである0.5℃、他のすべての器械のために、時間の0.1Sの器械のフル・スケールの出力価値0.1%である。台湾Advantechの獲得モジュールを採用しなさい;
• 2.40データ収集 システム記録および店次の関連した価値少なくともあらゆる3s:
• 時間、s;
• バーナー、mg/sを通るプロパンのガスの質量流量;
• 二方向の調査、Paの圧力相違;
• O2集中、（V oxygen/Vの空気） %;
• 二酸化炭素の集中、（Vカーボンdioxide/V空気） %;
• 広範囲の測定区域、K.の3点の温度の価値。
• 2.41技術的な指示のためのさまざまなセンサーの口径測定、システム口径測定およびソフトウェア インターフェイスを含む標準テスト ソフトウェア。
• 使用される熱量計は何であるか。
• 熱量計がある特定の時間間隔の間に作り出される容積および熱を測定するのに使用されている。流れは部分的に熱容量および重量が実験の前に知られている水で満ちているタンクを通して渡される。
