| ブランド名: | SKYLINE |
| モデル番号: | SL-FL080 |
| Moq: | 1単位 |
| 価格: | negotiated |
| 支払い条件: | T/T、L/C、ウェスタン・ユニオン |
| 供給能力: | 1かの単位月 |

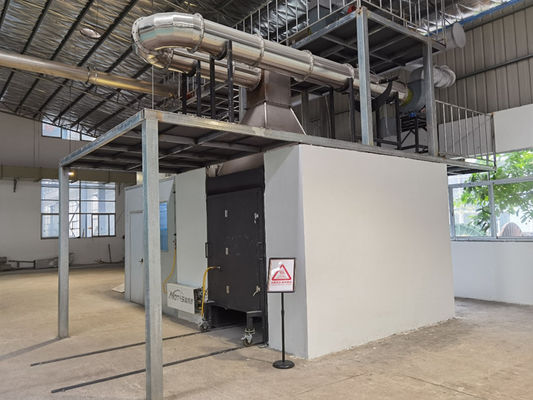

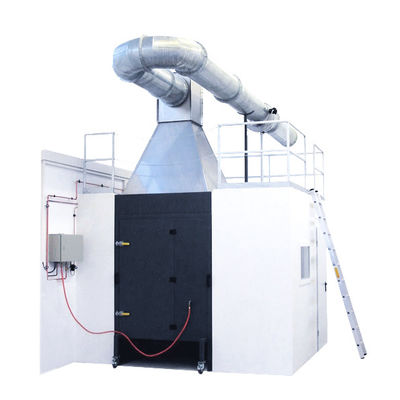

EN13823SBI 単燃物 燃やす可能性試験装置
楽器の説明
単発性物 (SBI) での建材/製品の耐火性試験に適しています.燃える単一の物体による熱攻撃にさらされた床面を除く建築製品.
特徴:
1機械のコアパーツは,炭素二酸化物,酸素分析機器などの輸入部品です.
2操作インターフェーススタイルと性能は,イギリスFTTと同等だが,性能は少し改善されている.
3FTT 最低50%から70%未満の遅延部品の交換は,メンテナンスの問題はありません.
4輸入された統合制御キャビネット.
仕様
1組成:この試験装置には,燃焼実験室,制御室,2つの小さな車,排気管,固定フレーム,煙ガス収集システム,統合測定システム装置が含まれます.データ収集・分析装置ガス供給制御装置
2燃焼室: 長さ (3.0 ± 0.2) m × 幅 (3.0 ± 0.2) m × 高さ (2.4 ± 0.1)中B についてリックス
3標準燃焼室から構成されるレンガとカルシウムシリケート板A1プレートでは,試験炉は,ローカルで設置されるべきです.
4部屋の上部には採取管を繋ぐ吸煙管と採取ホップがあります.試験中に試料の燃焼熱放出と燃焼産物が排気管から放出される..
5壁の燃焼室は,小さなカートに入れるための開口を設置し,自然に空気を外す.両側の前面の両側にある垂直試験板は,観測窓に開かれました.
6. イグニッションソースは, 31KWプロパン直角サンドボックスバーナーの垂直角にある車に配置されています (横の長さ250MM高さ80MM).
7カートの位置は,カートの開口をカートの背面に置くことで,燃焼室壁の開口を閉じます.燃焼室の床に沿って空気の流れを均等に分配するためにトリの底部にある空気入口に穴が開いたプレート (穴開いた) が配置されています.直径8mm,開いた面積は総面積の60%を占めています.
8調節可能なガバナンス装置により,サンプルを積んで卸すことは非常に便利です.
9サンドボックスのバーナー: 1 つは車床 (メインバーナー) にあり,もう1 つはフレームコラムに固定され,プロパンガスがサンドボックスのバーナーを通り 30.7 ± 2.0kWの熱量を出力します.
酸素測定:シエメンズ分析機
| 測定範囲 | 0~25% |
| 信号出力 | 4〜20mA |
| 応答時間 T90 | ≤2S |
| 環境温度 | 0〜45 °C |
| 相対湿度 | <90% (不凝縮) |
| 線形性 | <±0.1% O2 |
| ゼロ・ドリフト | 0.05% O2 週に |
| 繰り返し可能性 | <±0.02% O2 |
| 二酸化炭素 (CO2) の測定 | |
| 測定範囲 | 0~10% |
| 繰り返し可能性 | < ± 1% 制御キャビネットの内部構造 |
| ゼロ・ドリフト | ≤2% /週 |
| スパン・ドリフト | ≤2% /週 |
| 線性偏差 | < ± 1% |
| 応答時間 | T90≤2秒 |
記録データ取得システムは,酸素濃度,一酸化炭素濃度,温度,煙密度,熱放出率,質量損失率などを収集し,保存することができます.
試験基準
EN 13823
建築用製品の火災試験への反応
燃える物体による熱攻撃
EN 13501-1
建築製品と建物の要素の火災分類
供給者は,コンプライアンスドキュメントと証明書を提供しなければならない.
供給の範囲
完全なSBIシステムには,以下の要素が含まれます.
SBI試験室
- EN 13823 の要求に従って完全な試験室
- 燃えない建築物
- L型標本の設置に適しています
- 標準要件に従って内部寸法
- アクセスドアと観察窓
- サンプルマウントシステム
ほら
3 燃焼装置
このシステムには,次のものが含まれます.
- SBIサンドボックスバーナー
- プロパンガス供給システム
- バーナー校正システム
- ガスの圧力調節器
- ガス流量測定と制御
- 安全シャットオフシステム
必要な燃焼器容量:約30 kW
5 測定・分析システム
このシステムには,次のものが含まれます.
熱放出測定
必要なパラメータ:
- 熱放出率 (HRR)
- 総熱放出量 (THR600s)
- FIGRA 計算
煙の測定
必要なパラメータ:
- 煙発生率 (SMOGRA)
- 煙の総生産量 (TSP600s)
ガス分析
必須事項:
- 酸素分析機 (O2)
炭素二酸化物分析機 (CO2)
- 6 データ取得システム
ソフトウェアは,次のものを提供しなければならない.
- リアルタイム監視
- 自動データ記録
- 試験報告の生成
- 時間温度曲線
- HRR曲線
- 煙の曲線
- 自動計算:
- フィグラ
- THR600s
- スモグラ
-TSP600s について
最低サンプル採取頻度: ≤ 10 Hz
