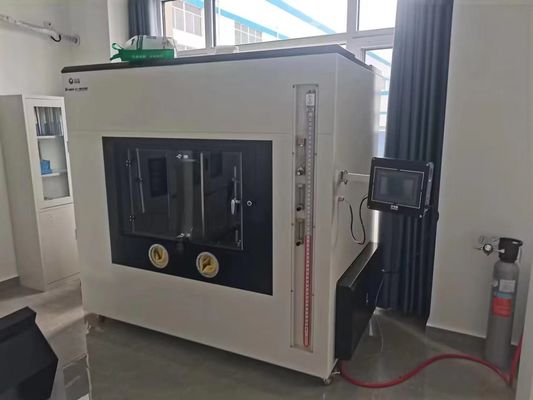

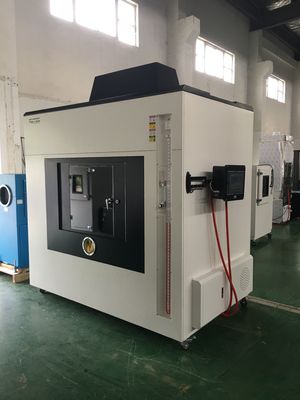

ケーブルの耐火性試験装置 UL 2556 / UL 1581

VW-1 炎症性試験機

製品説明

VW-1の燃焼テストは,UL規格に厳格に準拠して製造されています.それはVW-1の燃焼テスト標準に完全に準拠しており,VW-1とFT-2のテストを完了することができます.それは経済的で,ワイヤーとケーブル業界で広く使用されています試料のパラメータは以下のとおりです. 試験は,4.32立方メートル体積の密閉試験室で全試験を行います. 試験方法:炎の高さを調整します.炎の上部を試験品の下に置く.15 秒間燃やして 15 秒間消し,5 回繰り返して試料の燃焼状態を確認します.操作します.

標準:

● UL2556‐ 2013 年

技術パラメータ

1試験室:L2200*D1300*H1650mm,容量は>4.0m3;上部の炎容量は2.0m3以上,面にはガラスの窓があります.操作用ゴム手袋と煙排気装置を室の上部に;

2バンセンバーナー:ASTM D5025規格によると,バーナー管の内径は9.5mm,長さは100mm,ガス口径は0.9mm,厚さは1.6mmです.燃焼ガス98%最低純度でメタンです内部炎の高さは40±2mm,外側の炎の高さは125±10mm,名乗電力は500Wで,炎の高さはいつでも要求を満たしているか確認できる炎のレギュラーがあります.

3温度測定システム:ASTM D5207規格に従って,温度測定のための銅の10gのパーツを含む,直径0.5mmのタイプKステンレス鋼熱,ストロップウォッチと温度計.

4. 標本スタンド:水平および垂直のスタンドの両方が独立して,ステンレス鋼で作られています. 垂直スタンドは垂直燃焼テスト&FT1テスト,ケーブル燃焼テスト,VW-1の炎症試験と水平試料/FT2の炎症試験横軸スタンドは,電線の横軸試料の燃焼試験のみです.

5ガス:最低純度98%のメタン,または37.1MJ/m3または8.9キロカロリー/m3の熱量を含む天然ガス.綿の直径は150~200mm,厚さは6mm,試料の垂直軸の面域W 305mm × D355mmon をカバーする厚さ10mmで長さ10mmの強化されていない60lbまたは98g/m2のクラフト紙のストライプで綿をサンプルに貼り付け,試料から20mm以上を抽出のない部屋の裏側へ.

6流量システム: 圧縮弁,流量計,流量範囲は1000ml/min,圧力計,圧範囲は200kPa,密度は1000kg/m3のグリーンオイルで構成されています.U型圧力計の範囲は36°.

7タイムリングシステム: 燃えるタイマー,停止燃えるタイマー,火を延ばすタイマーなどで構成される合計3つのタイマー装置.

8. 炎カウンター: 試験時間を正確に記録
