製品

ブランド名: SKYLINE
モデル番号: SL-7601S
Moq: 1セット
支払い条件: T/T (50% デポジット、50% 出荷前)、L/C
供給能力: 1ヶ月あたり10セット
詳細情報
起源の場所:
中国広東省東莞市
証明:
UL1685-2018, ISO 9001
ラダートップ鋼板:
610×610×3.2mm
点火源:
プロパンリボンバーナー 341 x 30 mm、242 穴
適用規格:
UL 1685-2018
バーナー穴の配置:
1.35 mm 穴 242 個 (81/80/81)
プロパン流量計:
230 mm3/s 質量流量計
空気流量計:
1330 mm3/s 質量流量計
チャンバー内部サイズ (HxLxW):
3353×2438×2438mm
光路長:
910 mm
室構造:
断熱層付きステンレス鋼板、内側は黒色塗装
光源:
PHILIPS 石英ハロゲンランプ、100 W、12 V DC、2000 ~ 3000 lm
光検出器:
シリコン光電池
集煙塔:
40 度の傾斜を持つ円錐形の上部にある 914 mm の立方体
排気管:
SUS304 内径405mm×長さ5500mm
排気管:
SUS304 内径405mm×長さ5500mm
テストラダー:
SUS304、305×76×2400mm、横桟間隔25mm
排気流量:
0.65 +/- 0.5 m3/秒
排気流量:
0.65 +/- 0.5 m3/秒
双方向プローブ:
0 ~ 200 Pa、精度 +/-1 Pa
双方向プローブ:
0 ~ 200 Pa、精度 +/-1 Pa
温度センサー:
K タイプ シース熱電対、1.5 mm ワイヤ (GB/T 16839.1-1997)
制御システム:
NI LabVIEW ソフトウェア + Advantech データ収集カード
電源:
220V/380V、50Hz
パッケージの詳細:
標準的な輸出用木製ケース、フィルムラップと緩衝材付き
供給の能力:
1ヶ月あたり10セット
ハイライト:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

製品説明
UL1685垂直托盘火灾传播烟气释放测试设备(电线光纤电缆用) SL-7601S

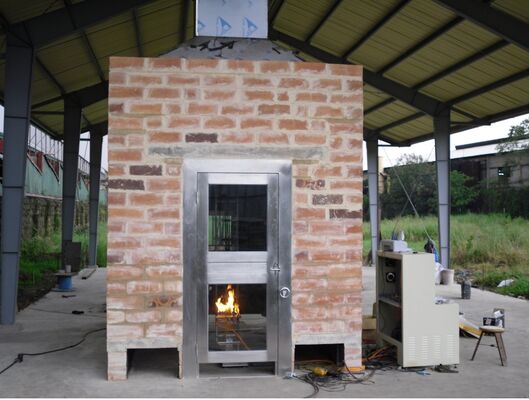

SL-7601S は、電気および光ファイバーケーブルの垂直燃焼伝播および煙放出性能を評価するフルスケール火災試験システムであり、 UL 1685-2018 — 電気および光ファイバーケーブルの垂直托盤火災伝播および煙放出試験規格に準拠しています。 適用範囲FT4燃焼規格に基づき、ケーブルおよび光ファイバーケーブルの垂直燃焼伝播および煙放出を判定試験方法:ケーブルを垂直に梯子に固定し、点火する。試験後に燃焼高さと煙発生を検査する。主な技術パラメータ
チャンバー内部サイズ(高さ x 長さ x 幅)
  • 3353 x 2438 x 2438 mm
  • チャンバー構造
断熱層付きステンレス鋼板、内装黒塗装
煙収集塔914 mm立方体塔、40°の円錐形頂部
試験梯子(トレイ)SUS304製梯子 305(幅)x 76(奥行)x 2400(高さ)mm、段間隔25 mm;上部鋼板 610 x 610 x 3.2 mm
点火源プロパンリボンバーナー、341 x 30 mmステンレスパン、3列千鳥配置(81/80/81)の1.35 mm穴242個
プロパン/空気流量計マスフローメーター、プロパン 230 mm³/s、空気 1330 mm³/s
光学システム石英ハロゲン光源(100 W、12 V DC、2000-3000 lm)およびシリコン光電池、光路910 mm;光透過率0%-100%
排気ダクトSUS304、内径405 mm x 5500 mm、直線部3600 mm
排気風量0.65 ± 0.5 m³/s
双方向プローブ範囲0-200 Pa、精度±1 Pa
温度センサーKタイプシース熱電対、ワイヤー径1.5 mm(GB/T 16839.1-1997)
制御とデータ収集NI LabVIEWソフトウェアとAdvantechデータ収集カード;リアルタイム曲線、自動記録とレポート印刷
電源220 V / 380 V、50 Hz
システム構成 試験チャンバー、煙収集塔、排気ダクト、点火源、試験梯子、光学測定システム、およびデータ収集・処理ユニット。
