製品

ブランド名: SKYLINE
モデル番号: SL-1666
Moq: 1セット
支払い条件: T/T (50% デポジット、50% 出荷前)、L/C
供給能力: 毎月20セット
詳細情報
起源の場所:
中国広東省東莞市
証明:
UL1666, ISO 9001
適用規格:
UL1666
チャンバー層:
3層、内部1.22 x 2.44 m
レイヤーの高さ:
底部 1.22 m、最初の 3.66 m、2 番目の 2.24 m
チャンバーの材質:
レンガ壁厚さ 203 mm、コンクリート中間層床 127 ~ 203 mm
層間開口部:
305 x 610 mm、後壁から 203 mm、側壁から 102 mm
アクセスドア:
1層目と2層目では
内部照明:
高温防爆ランプ
温度測定:
US OMEGA K タイプ熱電対、28 AWG、最大 700 C、精度 0.1 C
遠心ファン:
1.5KW
ファンの速度制御:
台湾泰安周波数インバータ
空気流量測定:
熱電対と微差圧センサーを備えた双方向流量計
バーナー:
1/2 インチスチールバーナーヘッド、6.4 mm 火炎伝播プレート (CNC 加工)
点火:
窒化ケイ素点火装置、24 V、数秒で 800 ~ 1000 C まで加熱
ガストレイン:
日本 伊藤みらい減速機、谷田池電磁弁、イタリア 桂龍フィルター、アリカットマスフローコントローラー
マス フローのコントローラー:
US ALICAT、0 ~ 3.5 g/s、+/-0.8%、0 ~ 5 V 出力
データ収集:
アドバンテック ADAM-4520/4117/4118、オムロン CP1H-XA40DR-A + CP1W-TS004
バーナーの放熱:
154.5kW、30分間のテスト
市民構造:
顧客が提供するインフラストラクチャ
パッケージの詳細:
標準的な輸出用木製ケース、フィルムラップと緩衝材付き
供給の能力:
毎月20セット
ハイライト:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

製品説明

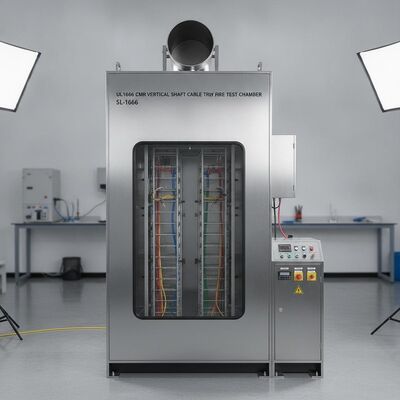

UL1666 CMR 垂直シャフトケーブルトレイ 耐火ケーブル認証のための火力試験室
についてSL-1666CMRケーブル試験室は,換気シャフトに垂直に設置された複数のケーブルの燃焼状態を再現し,UL 1666合格結果はCMRグレードで評価されます.
複数の試料を垂直軸と燃焼器に配置し,熱を放出する154.5kW合格基準: 炎は12フィート高の部屋の上部に広がり,温度は454.4°Cを超えない.この試験には煙の密度が含まれていません..
燃焼試験室
室構造 3層,内側1.22x2.44m;下層は少なくとも1.22m高,第一層は3.66m高,第二層は2.24m高.各層には305x610mmの開口がある.
建築 材料 壁は203mm厚のレンガで 床は127-203mm厚の鋳コンクリートで
インターレイヤーの開口 305 x 610 mm,裏壁から203 mm,横壁から102 mm.
オープニング 試験中に煙が放出されるため,排気口が上部にある.
アクセスと照明 試料と熱対を設置するための第一層と第二層のアクセスドア;内部高温の防爆照明.
温度測定 US OMEGA K型熱対 28 AWG 700°Cまで 精度0.1°C ソフトウェアで監視
注: 顧客が提供する土木建設/インフラ.
空気供給システム
  • 1標準要求の試験空気容量を供給する,5 kWの遠心風扇
  • 台灣 台安 周波数インバータ 扇風機速度と制御室の空気容量を調節する
  • 二方向流量計,熱対と微微微差圧センサーで,入気気流量測定と表示
点火源
  • 燃焼器:6.4mmの鋼製の炎の広がりプレートを持つ 1/2インチ鋼製の燃焼器頭,標準寸法で機械加工されたCNC
  • 点火:シリコンナイトリド点火器,24V,数秒以内に800〜1000°Cまで熱します.ソフトウェアで制御されます.
ガス供給システム
  • ガス列車には日本・イト・ミライの減圧バルブ,台湾・ヤタイケ電磁弁,ガスチェックバルブ,イタリア・ギュヨンガスフィルター,台湾ヤタイケ油水分離機とUS ALICATガス質量流量制御機,金属グリッド制御キャビネットに設置
  • 質量流量制御器:US ALICAT,範囲0〜3.5g/s,精度±0.8%,0〜5V出力,ソフトウェアで設定可能
  • 燃焼時間およびソフトウェアで設定された他のパラメータ
コンピュータデータ取得システム
台湾アドバンテック取得ボード:ADAM-4520,ADAM-4117,ADAM-4118 x2,OMRONコントローラCP1H-XA40DR-Aと温度モジュールCP1W-TS004付き.可視化:2つ目の層に8つの熱対と 1つ目の層に1つの熱対を表示します試験の前に,室温が要求を満たしているかどうかを自動的に判断し,空気速度と排気ガス速度を表示します.
